La WPM-680B rimuove lo smalto da filo di rame da 0,14-1,33 mm con una spazzola metallica, su una lunghezza di spellatura di 1-50 mm. La spazzola è azionata da un motore su una base fissata al piano del tavolo, e conduttori singoli o multipli possono essere presentati in un solo passaggio.
Sotto circa 0,2 mm le spellatrici a lama incidono il rame con la stessa frequenza con cui tagliano lo smalto, e una sola intaccatura basta a rompere il conduttore sul rocchetto. La 680B utilizza una spazzola metallica rotante invece di una lama: lo smalto viene abraso mentre la sezione di rame resta inalterata. La lunghezza di spellatura è determinata da quanto il filo viene spinto nella spazzola, fino a 50 mm.
Le WPM-6P e WPM-02A utilizzano lame in acciaio al tungsteno e partono da 0,35 mm, sopra l'intervallo in cui serve la 680B. La portatile WPM-0316 copre 0,3-2,5 mm ma deve essere tenuta contro il lavoro. La 680B è l'unità fissa per filo fine in volume, dove il filo viene portato alla spazzola.
Caratteristiche principali
1. Campo: rame smaltato 0,14-1,33 mm, l'estremo fine della gamma
2. Metodo: spazzola metallica rotante, rimozione per abrasione senza contatto di lama sul rame
3. Lunghezza di spellatura: 1-50 mm, determinata dalla profondità di inserimento nella spazzola
4. Numero di conduttori: uno o più conduttori spellati in un solo inserimento
5. Montaggio: fissaggio al piano del tavolo, ingombro 480×350×320 mm, alimentazione AC220 V

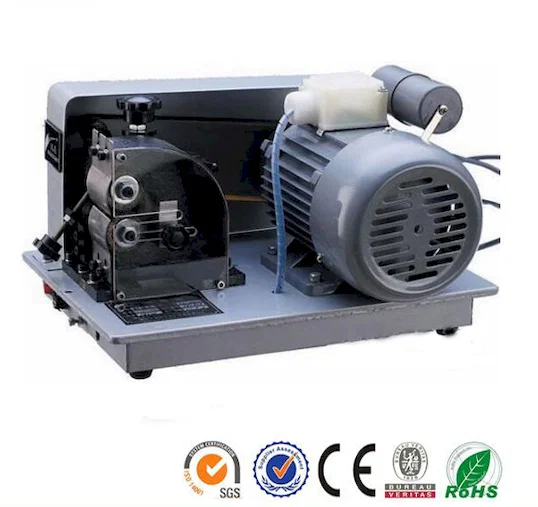

6. Disposizione: motore e spazzola su un'unica base, spazzola racchiusa in una carteratura con apertura frontale per il filo
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-680B |
|---|
| Tipo di macchina | Spellatrice da tavolo per filo di rame smaltato |
|---|
| Sezione del filo | 0,14-1,33 mm |
|---|
| Lunghezza di spellatura | 1-50 mm |
|---|
| Metodo di spellatura | Spazzola metallica |
|---|
| Montaggio | Fissata sul piano del tavolo |
|---|
| Tipo di conduttore | Singolo o multiplo |
|---|
| Alimentazione | AC220 V |
|---|
| Dimensioni | 480×350×320 mm |
|---|
Applicazioni
— Avvolgimento di trasformatori di misura e piccole bobine: rame smaltato 0,14-0,3 mm, spellatura prima della saldatura
— Conduttori di bobine per relè e micro-motori: filo smaltato fine, più conduttori spellati in un solo passaggio
— Preparazione di conduttori per sensori e termocoppie: filo 0,14-0,5 mm, rimozione dello smalto al giunto
— Produzione di trasformatori elettronici: filo secondario fine spellato senza perdita di sezione
— Officine di avvolgimento che lavorano filo 0,14-1,33 mm in volume, dove un trefolo intaccato cederebbe al terminale
