Spelafili per filo smaltato 1-6 mm² WPM-1-6

📅 2025-05-03 👁️ 771
  • Modello prodotto: WPM-1-6

  • Specifiche

    Modello: WPM-1-6
    Dimensioni filo: 1-6 mm
    Peso: 30 kg
    Dimensioni: 430*450*250 mm
    Alimentazione: AC220V
    Velocità di lavoro: 200-350W
    Lunghezza di spelatura: 1-60 mm
    Tolleranza di taglio: (0,2±0,002L) mm
    Materiale coltello: Acciaio bianco
    Lunghezza di taglio: 10 m
  • Richiedi un preventivo

Il WPM-1-6 rimuove il film di smalto da filo di rame smaltato da 1-6 mm² su una lunghezza impostata di 1-60 mm e poi taglia il filo a misura, entrambe le operazioni dallo stesso programma PLC. La tolleranza di taglio è dichiarata (0,2 ± 0,002L) mm, la lama è in acciaio bianco e la macchina misura 430 x 450 x 250 mm per 30 kg a AC 220 V, con potenza di lavoro di 200-350 W.

Il filo smaltato non si spela come un cavo isolato: il film è aderente al rame e deve essere rimosso senza ridurre la sezione del conduttore, perché un intacco di pochi centesimi di millimetro diventa un punto caldo in un avvolgimento. La lama in acciaio bianco chiude sul filo con la corsa programmata e distacca il film per la lunghezza impostata, con la formula di tolleranza che mantiene costante la lunghezza spellata da pezzo a pezzo. Il filo è guidato in entrata e in uscita da rulli di trascinamento contro un raddrizzatore, così il conduttore entra in testa in asse e non inclinato.

Tratta conduttore smaltato pieno, non cavo cordato. La WPM-0.5-10MM2 è lo spelafili generale per cavo da 0,5-10 mm e la WPM-5-150MM2 taglia BVR da 5-150 mm² senza spelare affatto; la 1-6 è quella che rimuove un film aderente dal rame stesso.

Caratteristiche principali

1. Campo filo 1-6 mm² che copre il filo di rame smaltato usato dai piccoli trasformatori fino ai conduttori di motore su un'unica testa.

2. Lunghezza di spellatura 1-60 mm, impostata sul PLC, così una preparazione corta per terminazione e una lunga esposizione del conduttore richiedono la stessa configurazione.

3. Tolleranza di taglio (0,2 ± 0,002L) mm, che mantiene costante la lunghezza spellata nel lotto invece di derivare con l'usura della lama.

4. La lama in acciaio bianco distacca il film di smalto lungo il filo anziché bruciarlo, così non resta residuo carbonioso sul rame prima della saldatura.

5. Rulli di trascinamento e raddrizzatore a rulli portano il filo in testa in asse: è questo che impedisce a un conduttore rettangolare o tondo di salire sulla lama.

6. Controllo PLC con tastiera e display sul pannello superiore memorizza lunghezza di spellatura, lunghezza di taglio e quantità per lavoro, in un telaio da banco di 30 kg e 430 x 450 x 250 mm a AC 220 V e 200-350 W.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-1-6
Tipo di macchinaMacchina automatica per spellatura e taglio di filo smaltato
Campo sezione filo1-6 mm²
Dimensioni430 x 450 x 250 mm
Peso30 kg
AlimentazioneAC 220 V
Potenza di lavoro200-350 W
Lunghezza di spellatura1-60 mm
Tolleranza di taglio(0,2 ± 0,002L) mm
Materiale della lamaAcciaio bianco
Lunghezza di taglio10 m
Componenti principaliPLC, interfaccia in inglese
Gestione del filoRulli di trascinamento con raddrizzatore a rulli

Applicazioni

— Avvolgimenti di motori e trasformatori: rame smaltato da 1-6 mm² spelato sul capo di uscita prima di realizzare un terminale o una giunzione.

— Induttori, impedenze e filtri EMI: filo smaltato tagliato a misura e spelato 1-60 mm in un passaggio al banco di avvolgimento.

— Costruzione di alimentatori e adattatori: capi spelati senza bruciatura, così non resta carbonio intrappolato sotto il giunto saldato.

— Conduttori di motori per elettrodomestici: conduttore smaltato rettangolare e tondo preparato per la crimpatura, dove il film deve essere rimosso completamente nella zona di crimpatura.

— Produzione di bobine ed elettromagneti: filo misurato a una lunghezza di taglio di 10 m e spelato ai due capi per una serie di avvolgimento continua.

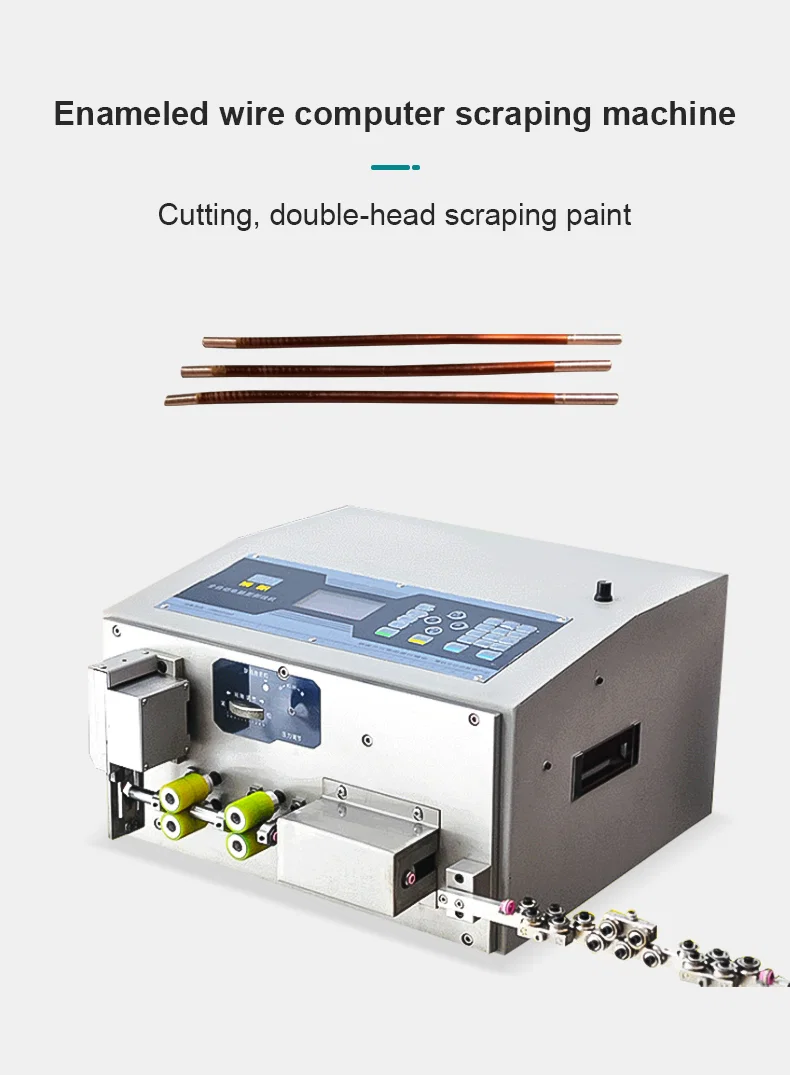

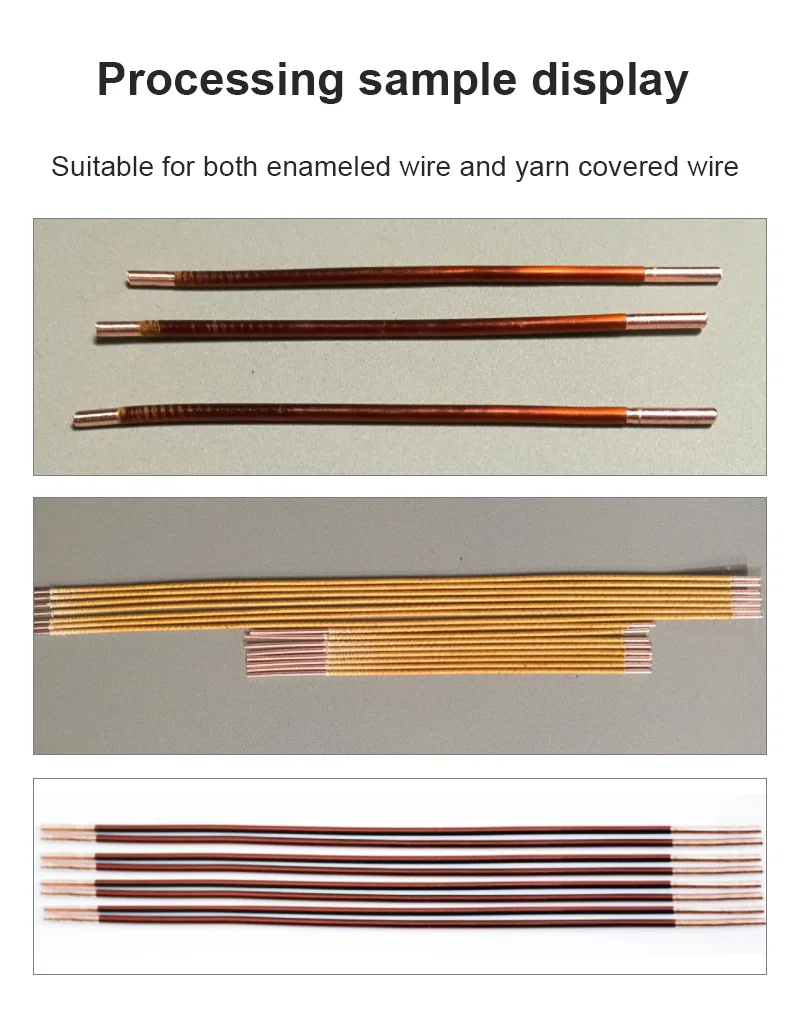

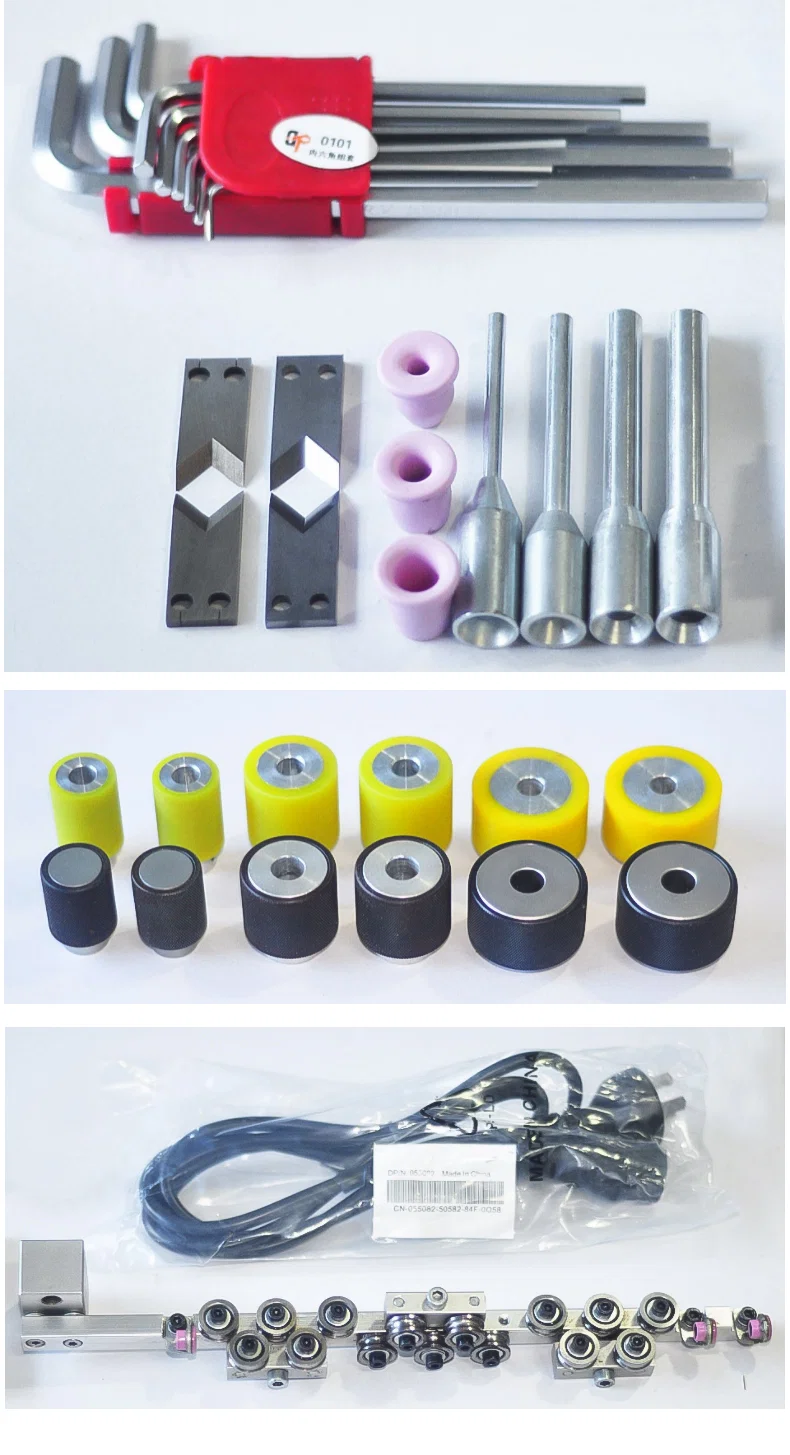

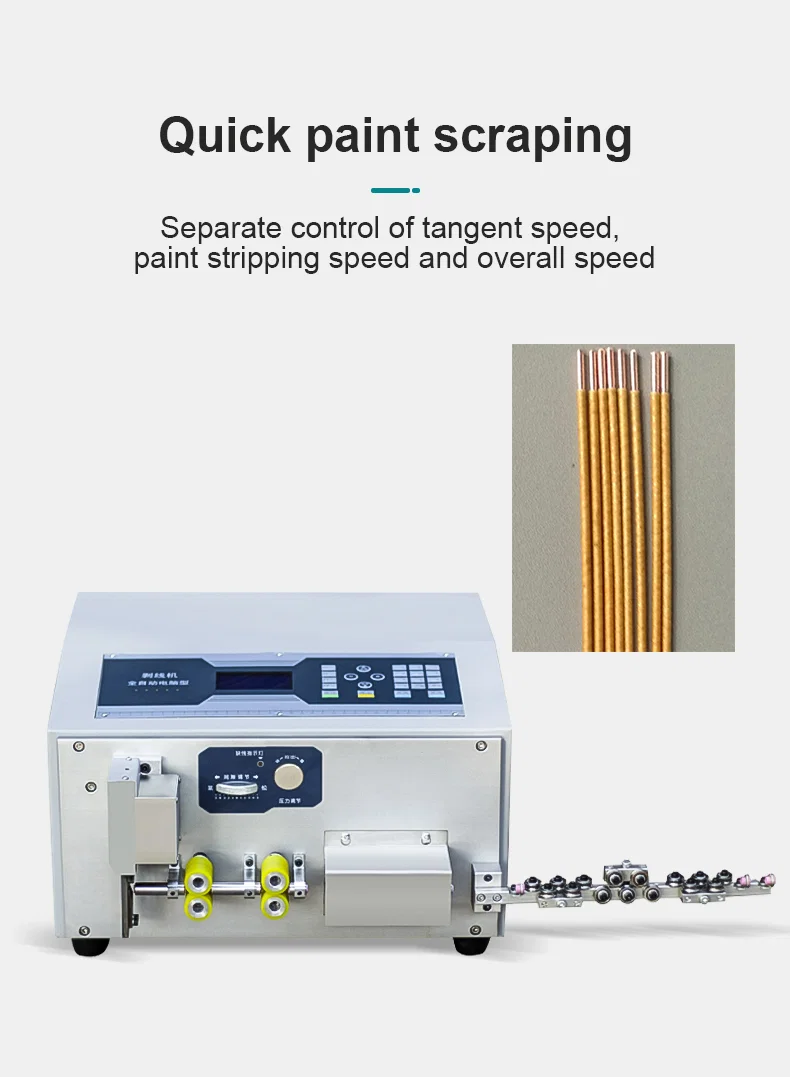

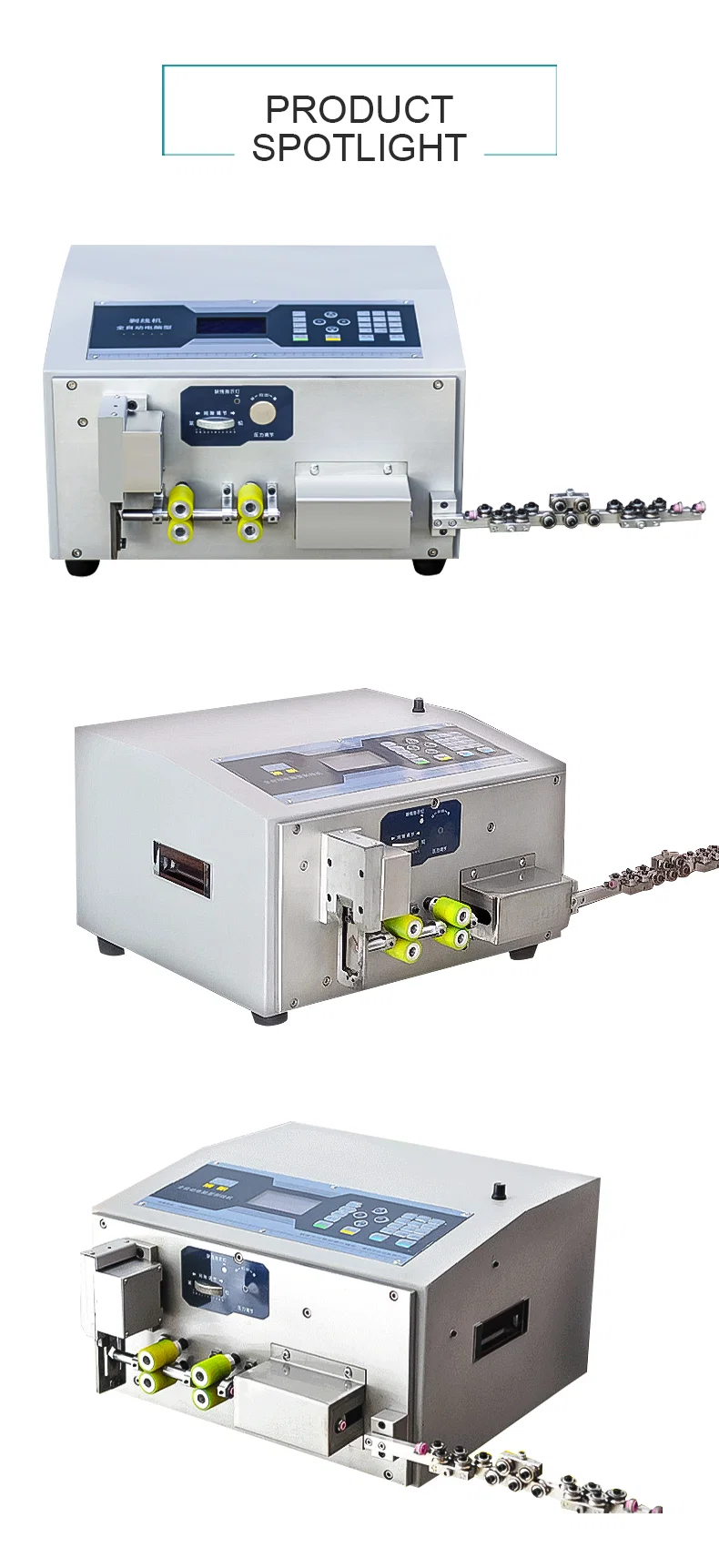

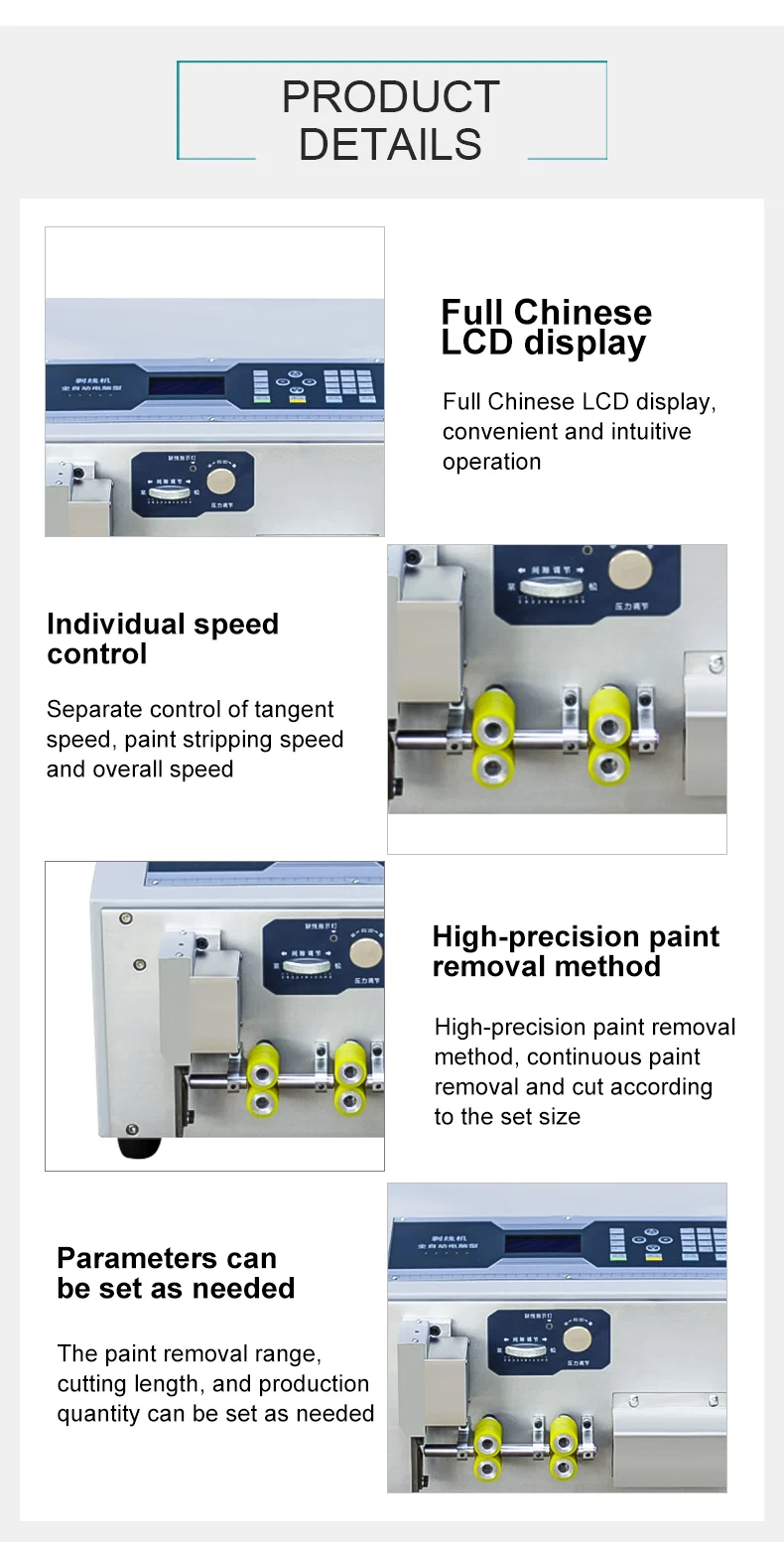

Enameled wire scraping machine with control panel and green feed rollersQuick paint scraping machine beside yellow enameled wires with bare tipsStainless steel enameled wire stripping machine for 1-6 square millimeter wiresSamples of enameled and yarn covered wires with scraped bare endsProduct details of LCD display, speed control and paint removal unitThree views of the enameled wire scraping machine with guide railTool kit with hex keys, ceramic guides, collets and feed rollers
