La WPM-02A rimuove lo smalto da filo di rame sottile. La testa porta quattro lame in acciaio al tungsteno in disposizione centripeta, e l'apertura delle lame si regola con una vite rotante in base al filo in lavorazione. Uno schermo trasparente copre la testa e l'unità è destinata alla rimozione dello smalto su un intervallo di sezioni sottili.
Sul filo smaltato fine il guasto tipico è una lama che morde il rame perché l'apertura è rimasta impostata per una sezione maggiore. Le quattro lame si chiudono in modo uniforme lungo la circonferenza, così lo smalto viene tagliato e non schiacciato, e il diametro si imposta sulla vite prima di presentare il filo. Lo schermo tiene le mani lontane dalla testa in rotazione mentre il filo è alimentato a mano.
La WPM-6P monta la stessa testa centripeta a quattro bacchette per filo smaltato di grossa sezione fino a 5 mm; la 02A è l'unità per filo sottile di questa coppia. La WPM-680B rimuove lo smalto con una spazzola metallica su 0,14-1,33 mm, e la portatile WPM-0316 copre 0,3-2,5 mm dove il filo non può essere portato al banco.
Caratteristiche principali
1. Testa: gruppo centripeto a 4 lame in acciaio al tungsteno
2. Regolazione: vite rotante che modifica l'apertura delle lame per ogni diametro di filo
3. Sicurezza: schermo trasparente attorno alla testa portalame, con filo alimentato a mano dalla parte anteriore
4. Disposizione: motore verticale su base in fusione, testa portalame sul naso libera dal corpo motore per presentare estremità corte
5. Applicazione: rimozione dello smalto su filo di rame sottile prima di saldatura, saldobrasatura o crimpatura dei terminali
6. Manutenzione: la testa è avanzata rispetto al motore, così le lame sono accessibili senza smontare la trasmissione
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-02A |
|---|
| Tipo di macchina | Spellatrice automatica per filo di rame |
|---|
| Tipo di filo | Filo di rame sottile |
|---|
| Materiale delle lame | Acciaio al tungsteno |
|---|
| Configurazione delle lame | Testa centripeta a quattro lame |
|---|
| Metodo di regolazione | Vite rotante per la regolazione del diametro |
|---|
| Dispositivo di sicurezza | Schermo di protezione |
|---|
| Applicazione | Rimozione dello smalto su filo di rame sottile |
|---|

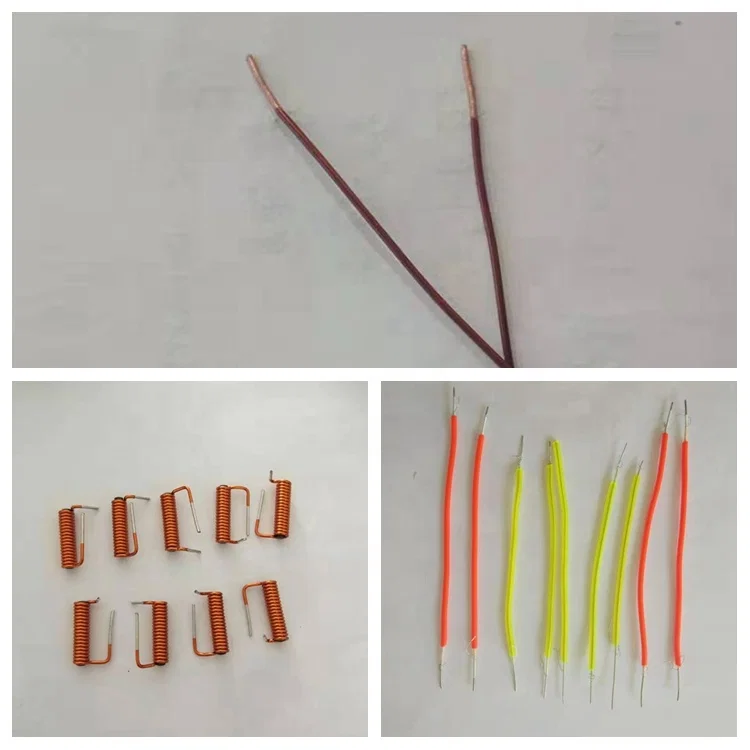

Applicazioni
— Avvolgimento di piccoli motori e bobine di relè: rame smaltato sottile, rimozione dello smalto prima della saldatura dei conduttori di uscita
— Assemblaggio di bobine per sensori e strumenti: filo smaltato sottile, spellatura alla terminazione
— Avvolgimento primario di trasformatori: rame fine, rimozione dello smalto prima della stagnatura
— Produzione di reattori elettronici e piccoli induttori: spellatura sul giunto del pin
— Banchi di riavvolgimento e riparazione che trattano a mano filo smaltato fine
