Spelafili pneumatica da banco 0-5 mm WPM-305

📅 2025-05-03 👁️ 2,351
  • Modello prodotto: WPM-305

  • Specifiche

    Modello: WPM-305
    Lunghezza di spelatura: 50 mm
    Diametro del filo: 0-5 mm
    Pressione dell'aria: 0,3-0,7 MPa
    Tensione: 220 V / 50 Hz, 110 V / 60 Hz
    Forza: 31-73 kg
    Peso: 20 kg
    Dimensioni: L400 x W300 x H270 mm
  • Richiedi un preventivo

La WPM-305 è una spellatrice pneumatica da banco per cavo da 0 a 5 mm di diametro esterno, con lunghezza di spellatura massima di 50 mm. La forza della lama è di 31–73 kgf a 0,3–0,7 MPa di aria e il circuito di comando è costruito per alimentazione 220 V/50 Hz o 110 V/60 Hz.

Il cavo di piccolo diametro è il caso in cui la spellatura manuale fallisce: una lama regolata troppo in profondità incide le trecce, una troppo superficiale lascia isolante sul conduttore, e il difetto emerge solo alla stazione di crimpatura. Sulla WPM-305 la lama chiude su un cilindro pneumatico e la profondità è fissata da un arresto meccanico, per cui il taglio si ripete per tutta la bobina. Cilindri separati bloccano il cavo ed estraggono il manicotto dopo il taglio, e un quadro di comando a due pulsanti lascia entrambe le mani libere per tenere il filo.

La 305 è la più piccola delle spellatrici pneumatiche WPM: 0–5 mm di diametro e 50 mm di spellatura, contro 0–15 mm e 100 mm della WPM-310, 0–20 mm e 150 mm della WPM-315 e 0–30 mm e 150 mm della WPM-416. Con 20 kg è anche il modello a telaio completo più leggero del gruppo, il che conta dove una macchina serve più banchi. Le finestre lunghe di guaina su cavo oltre 20 mm restano fuori da tutte queste macchine e sono coperte solo dalla WPM-330, entro il suo limite di 20 mm.

Caratteristiche principali

1. Campo di diametro esterno 0–5 mm con lunghezza massima di spellatura di 50 mm, fissata da un arresto meccanico sul carrello porta lama.

2. Pressione di lavoro 0,3–0,7 MPa che fornisce 31–73 kgf alla lama, impostata dal regolatore in funzione della guaina e non dell'operatore.

3. Bloccaggio, taglio e strappo gestiti da cilindri pneumatici separati, così il manicotto viene rimosso senza trascinare il conduttore.

4. Quadro di comando a due pulsanti su cavo volante che avvia il ciclo; l'operatore tiene entrambe le mani sul cavo durante la spellatura.

5. Costruzione a doppia tensione, 220 V/50 Hz o 110 V/60 Hz per il circuito di comando, così la stessa macchina funziona su entrambe le alimentazioni monofase.

6. Telaio da 400 × 300 × 270 mm e 20 kg, abbastanza pesante da restare fermo sul banco durante la corsa di strappo.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-305
Tipo di macchinaMacchina pneumatica per spellatura del filo
Diametro del cavo0–5 mm
Lunghezza massima di spellatura50 mm
Pressione dell'aria0,3–0,7 MPa
Forza della lama31–73 kgf
Tensione220 V/50 Hz, 110 V/60 Hz
DimensioniL400 × P300 × A270 mm
Peso20 kg

Panoramica della gamma

Tutte e cinque le spellatrici pneumatiche condividono lo stesso principio di funzionamento. La tabella riporta le differenze di capacità, forza e ingombro per scegliere la misura corrispondente al campo di filo.

ParametroWPM-305WPM-310WPM-315WPM-330WPM-416
Campo di diametro del cavo1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
Lunghezza di spellatura3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
Alesaggio del cilindroØ40Ø50Ø60Ø60Ø80
Forza di bloccaggio della lama31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
Alimentazione220 V220 V220 V220 V220 V
Dimensioni (L×P×A)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
Peso netto20 kg25 kg35 kg65 kg50 kg
ImballaggioCassa in legno, imballo standard per esportazione

Applicazioni

— Assemblaggio elettronico: filo di cablaggio e per apparecchiature da 0,5–2,5 mm², spellato a un'estremità prima della stagnatura o della crimpatura.

— Cablaggio di elettrodomestici: conduttori per sensori, ventilatori e comandi fino a 5 mm di diametro esterno, spellati a 8–20 mm per l'inserimento del terminale.

— Produzione di LED e illuminazione: conduttori di alimentazione da 2–4 mm² su driver e connettori, con guaina rimossa senza danneggiare le trecce.

— Cavi per strumentazione e sensori: cordoni multipolari sottili in cui una sola incisione su una treccia da 0,2 mm rende inutilizzabile l'assieme.

— Costruttori di quadri: piccole serie di conduttori di comando spellati al banco, dove una spellatrice completamente automatica non è conveniente.

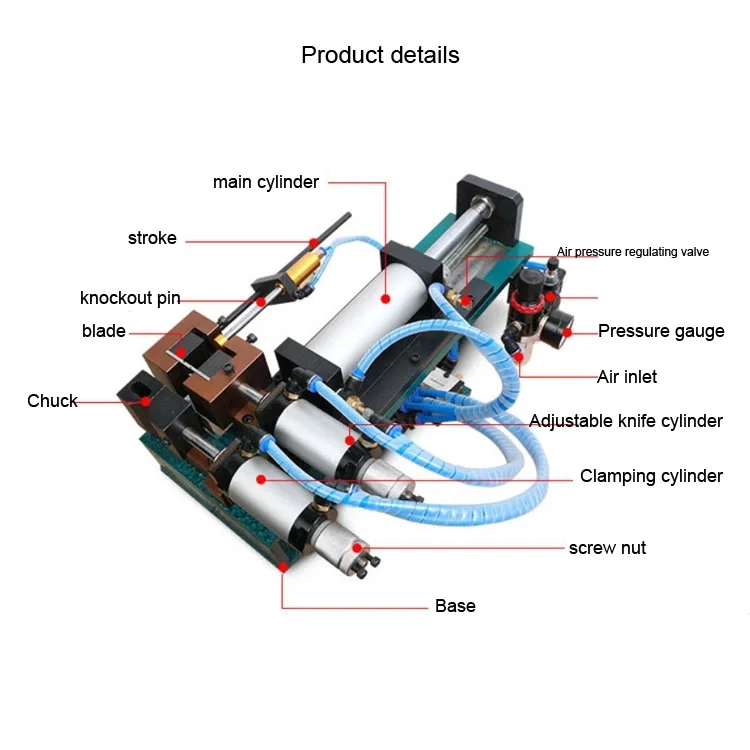

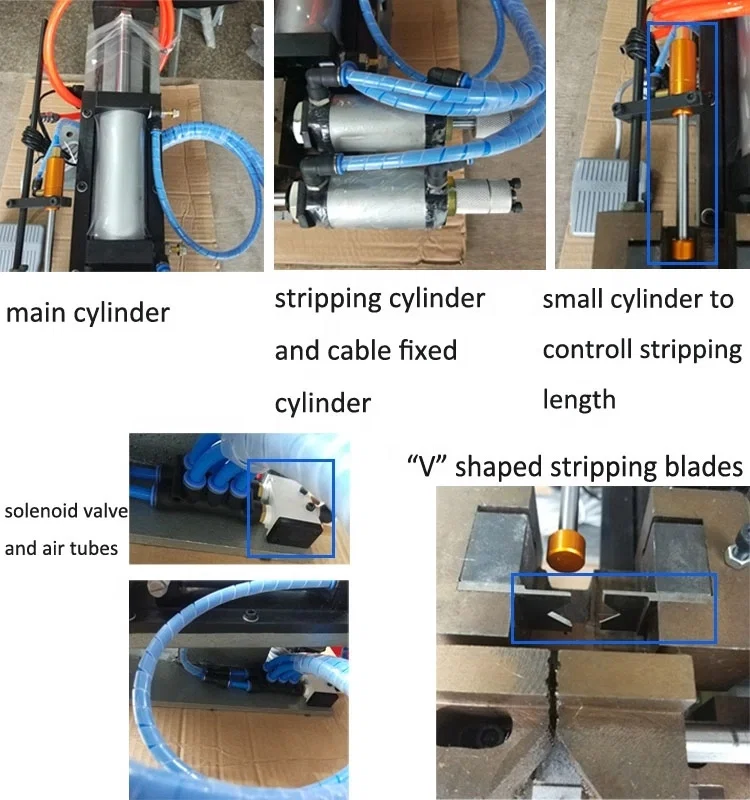

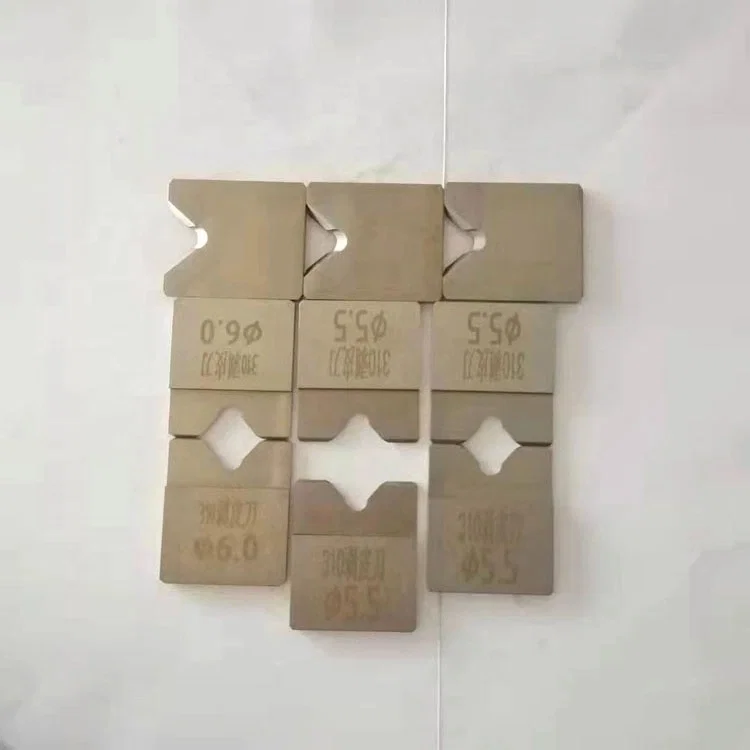

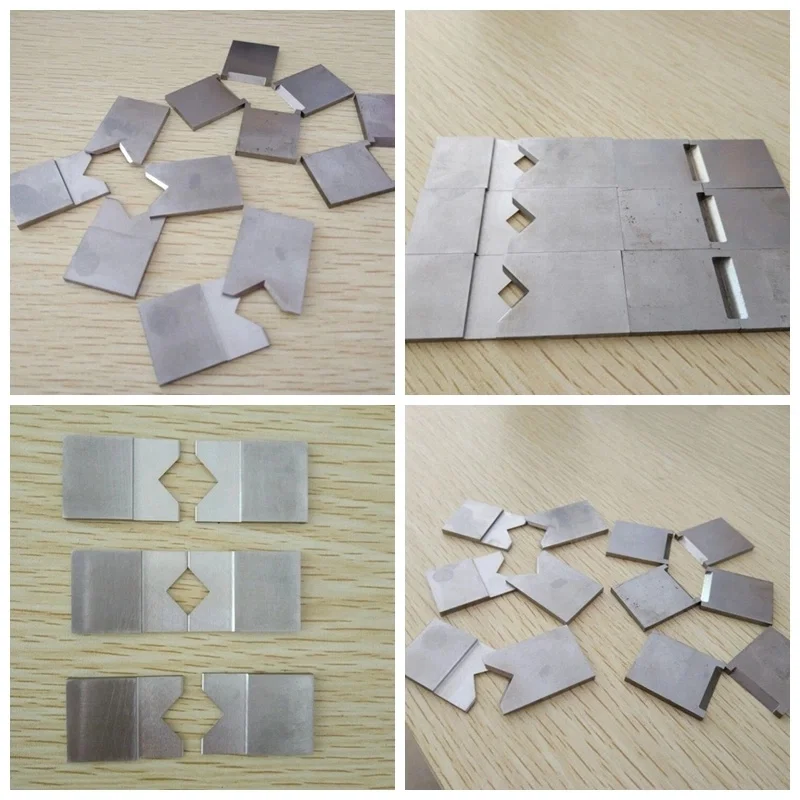

Schema con didascalie dei cilindri, della pinza e della lama della spellatrice pneumaticaFoto di dettaglio con indicazione del cilindro principale, dell'elettrovalvola e delle lame a VPiastre porta lama con aperture a V e a romboPiastre porta lama incise con le misure 6,0 e 5,5 mm
