Il WPM-0.5-30 è una spellatrice pneumatica da banco per fili unipolari e per i conduttori interni di cavi multipolari fino a 35 mm², con lunghezza di spellatura fino a 30 mm. Una coppia di lame a V universale copre l'intero campo senza cambio di lama.
Le spellatrici a cambio lama costano tempo a ogni cambio di sezione: la lama si regola sulla misura del conduttore, il gioco si controlla su uno scarto e una lama troppo profonda intacca il rame. Il WPM-0.5-30 chiude una coppia di lame a V sull'isolante e lascia che la bocca a V segua il diametro del conduttore, così le stesse lame passano dal filo di comando sottile al cavo da 35 mm². Un sensore all'ingresso avvia il ciclo all'inserimento del filo, il che lascia entrambe le mani libere per tenere il cavo e impostare la lunghezza di spellatura.
Il WPM-0.5-10MM2 copre diametri da 0,5 a 10 mm con lo stesso principio di non cambio lama, mentre il WPM-5-150MM2 è un'unità di solo taglio per cavi da 5 a 150 mm². Il WPM-0.5-30 è la spellatrice di fascia intermedia: capacità 35 mm², lunghezza massima di spellatura 30 mm e corpo da banco con regolatore d'aria integrato, per officine di cablaggio che spellano anche i conduttori interni dei cavi multipolari.
Caratteristiche principali
1. Una coppia di lame a V universale spella fili fino a 35 mm² senza cambio lama, con la bocca a V che segue il diametro del conduttore su tutto il campo.
2. Lunghezza di spellatura fino a 30 mm, impostata sulla macchina, sia per conduttori singoli sia per i fili interni di cavi multipolari.
3. Un trigger a sensore all'ingresso del filo avvia il ciclo di spellatura all'inserimento, così l'operatore tiene il cavo con entrambe le mani.
4. L'azionamento a cilindro pneumatico garantisce una corsa della lama ripetibile indipendentemente dalla forza dell'operatore, senza calore di motore al banco.
5. Un gruppo filtratore-regolatore con manometro sul fianco del corpo imposta la pressione di lavoro sulla macchina.

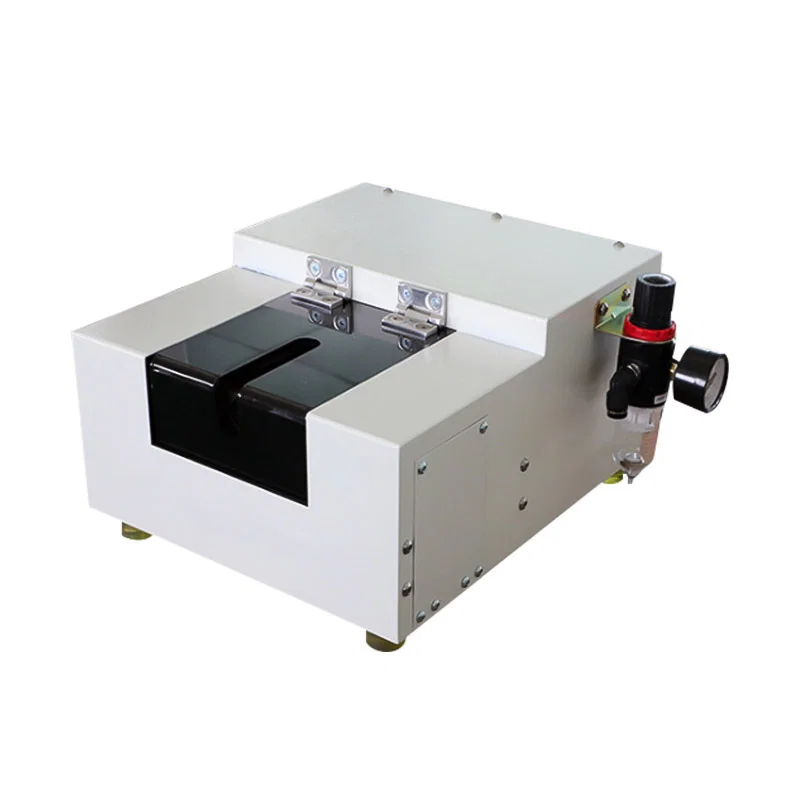

6. Il corpo da banco presenta una guida d'ingresso a V sul frontale e un riparo sull'area della lama, dimensionato per stare accanto a un piano di cablaggio.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-0.5-30 |
|---|
| Tipo di macchina | Spellatrice pneumatica per cavi multipolari, senza cambio lama |
|---|
| Capacità sezione filo | Fino a 35 mm² |
|---|
| Lunghezza di spellatura | Fino a 30 mm |
|---|
| Tipo di lama | Lame a V universali, senza cambio |
|---|
| Funzionamento | Azionamento pneumatico/elettrico con trigger a sensore |
|---|
| Applicazione | Fili unipolari e conduttori interni di cavi multipolari |
|---|
| Settori di impiego | Telecomunicazioni, automotive, elettrico |
|---|
| Configurazione lame | 2 ganasce a V universali, senza cambio |
|---|
Applicazioni

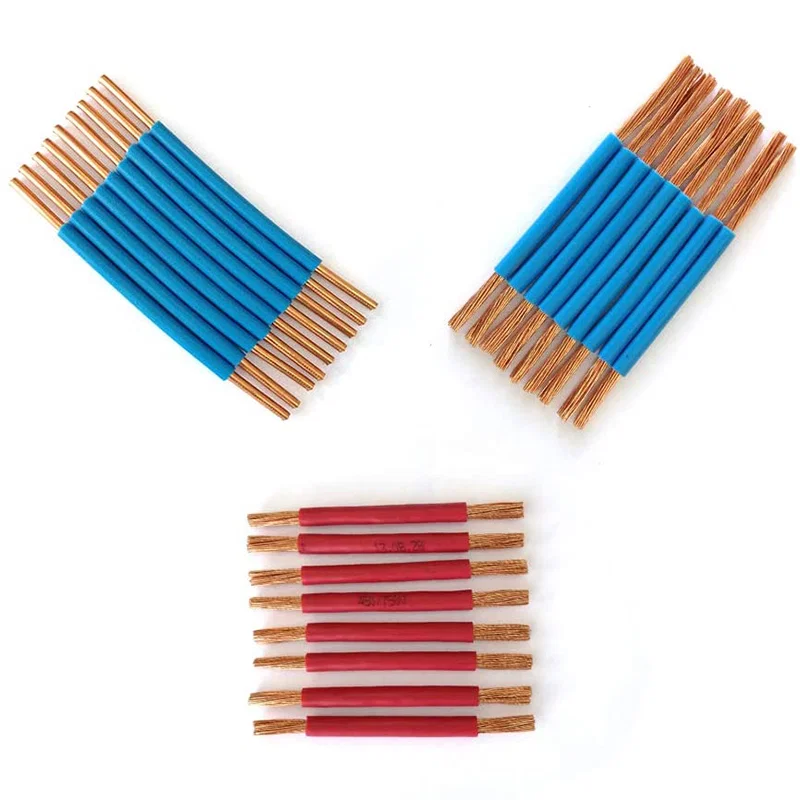

— Fasci automobilistici: conduttori interni di cavi multipolari spellati prima della crimpatura dei terminali.
— Telecomunicazioni: conduttori di caduta e di permutazione spellati per la terminazione nei ripartitori.
— Costruzione quadri elettrici: conduttori singoli fino a 35 mm² spellati prima del montaggio di puntalini e capicorda.
— Pacchi batteria per nuova energia: estremità di cavi batteria flessibili spellate per l'assemblaggio di barre e connettori.
— Produzione di elettrodomestici: conduttori di cavo di alimentazione spellati per morsettiere e prigionieri di terra.
