La WPM-416 è una spellatrice pneumatica per cavo da 0 a 30 mm di diametro esterno, con lunghezza di spellatura massima di 150 mm. È il modello con la forza più alta della gamma pneumatica, 165–300 kgf, e lavora con aria a 0,5–0,8 MPa a 220 V/50 Hz o 110 V/60 Hz.
A 30 mm la guaina è spessa e il fascio di conduttori è pesante, per cui il bloccaggio deve tenere prima che la lama si chiuda, altrimenti il cavo si solleva e il taglio esce fuori asse. La WPM-416 utilizza un gruppo di cilindri da 165–300 kgf per quel bloccaggio e taglio, con la testina portata su un telaio da 615 × 425 × 375 mm che sostiene il cavo ai due lati del taglio. La pressione dell'aria si regola fino a 0,8 MPa per le guaine più tenaci e si riduce per il cavo più piccolo, così una sola macchina copre dal cavo di comando da 10 mm al cavo di potenza da 30 mm.
La 416 è l'opzione sul diametro, non sulla lunghezza: 30 mm di capacità contro 20 mm delle WPM-315 e 330, ma gli stessi 150 mm di spellatura della 315. Dove su cavo da 20 mm serve una finestra lunga, la WPM-330 offre 330 mm; dove il cavo è da 30 mm, la 416 è il limite della gamma e la spellatura resta a 150 mm.
Caratteristiche principali
1. Capacità su diametro esterno 0–30 mm, la più alta della gamma pneumatica WPM.
2. Forza di lama e bloccaggio di 165–300 kgf, la più alta della serie, a una pressione di linea di 0,5–0,8 MPa.

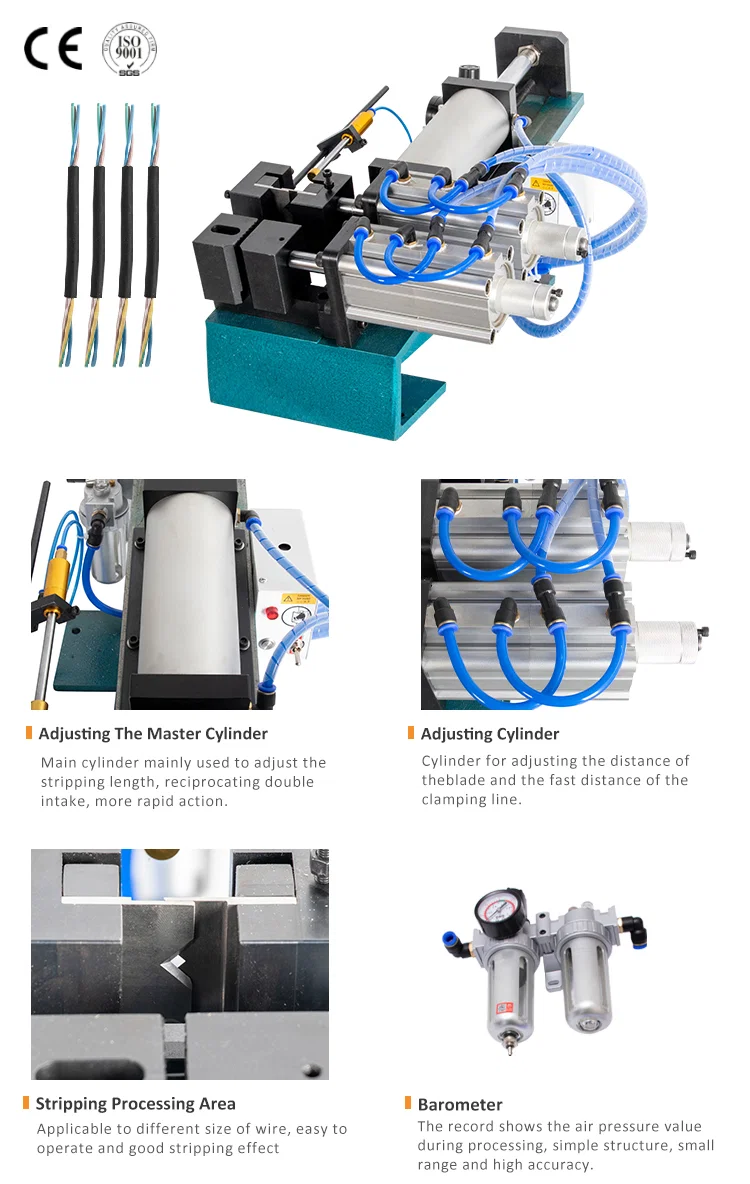

3. Lunghezza massima di spellatura di 150 mm con testina portata sulle guide di base e cavo bloccato prima del taglio, così il cavo pesante non può sollevarsi.
4. La pressione di lavoro può salire a 0,8 MPa per guaine tenaci da 30 mm e scendere per isolanti più sottili sullo stesso set di lame.
5. Telaio da 615 × 425 × 375 mm e 50 kg, compatto per il banco ma stabile sotto lo strappo di 300 kgf.
6. Comando costruito per 220 V/50 Hz o 110 V/60 Hz; profondità della lama regolata da viti di arresto sul blocco della testina.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-416 |
|---|
| Tipo di macchina | Macchina pneumatica per spellatura del filo |
|---|
| Diametro del cavo | 0–30 mm |
|---|
| Lunghezza massima di spellatura | 150 mm |
|---|
| Pressione dell'aria | 0,5–0,8 MPa |
|---|
| Forza della lama | 165–300 kgf |
|---|
| Tensione | 220 V/50 Hz, 110 V/60 Hz |
|---|
| Dimensioni | L615 × P425 × A375 mm |
|---|
| Peso | 50 kg |
|---|
Panoramica della gamma
Tutte e cinque le spellatrici pneumatiche condividono lo stesso principio di funzionamento. La tabella riporta le differenze di capacità, forza e ingombro per scegliere la misura corrispondente al campo di filo.
| Parametro | WPM-305 | WPM-310 | WPM-315 | WPM-330 | WPM-416 |
| Campo di diametro del cavo | 1–5 mm | 1–10 mm | 1–15 mm | 1–20 mm | 1–30 mm |
| Lunghezza di spellatura | 3–50 mm | 3–100 mm | 3–150 mm | 3–330 mm | 3–150 mm |
| Alesaggio del cilindro | Ø40 | Ø50 | Ø60 | Ø60 | Ø80 |
| Forza di bloccaggio della lama | 31–37 kg | 49–115 kg | 84–196 kg | 84–196 kg | 165–300 kg |
| Alimentazione | 220 V | 220 V | 220 V | 220 V | 220 V |
| Dimensioni (L×P×A) | 40×30×27 cm | 48×33×28 cm | 60×42×36 cm | 110×55×45 cm | 80×62×55 cm |
| Peso netto | 20 kg | 25 kg | 35 kg | 65 kg | 50 kg |
| Imballaggio | Cassa in legno, imballo standard per esportazione |
Applicazioni
— Distribuzione di potenza: cavo di alimentazione da 35–95 mm² spellato a 150 mm per capocorda a compressione e terminali a compressione.
— Veicoli elettrici e infrastrutture di ricarica: cavo DC da 25–50 mm² preparato per terminali crimpati e connettori stagni.
— Assemblaggio di generatori e UPS: cavo di batteria e inverter di grande sezione con guaina XLPE tenace fino a 30 mm di diametro esterno.
— Alimentazione in cantiere: cavo in gomma H07RN-F spellato per spine CEE e prese industriali.
— Reparti di assemblaggio cavi: lotti misti da 10 a 30 mm sulla stessa macchina, regolando regolatore e arresto lama.
