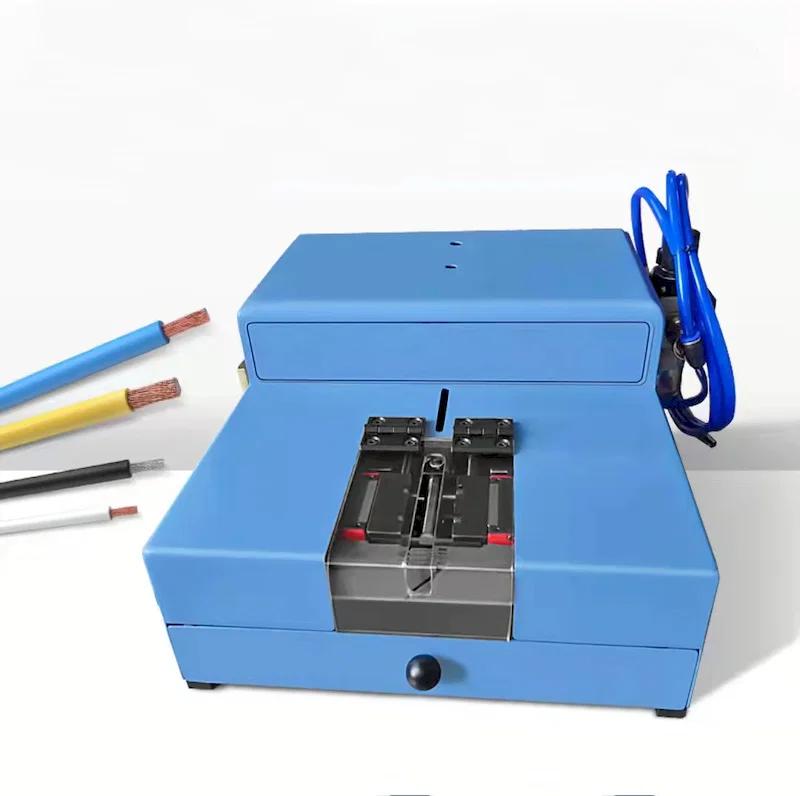

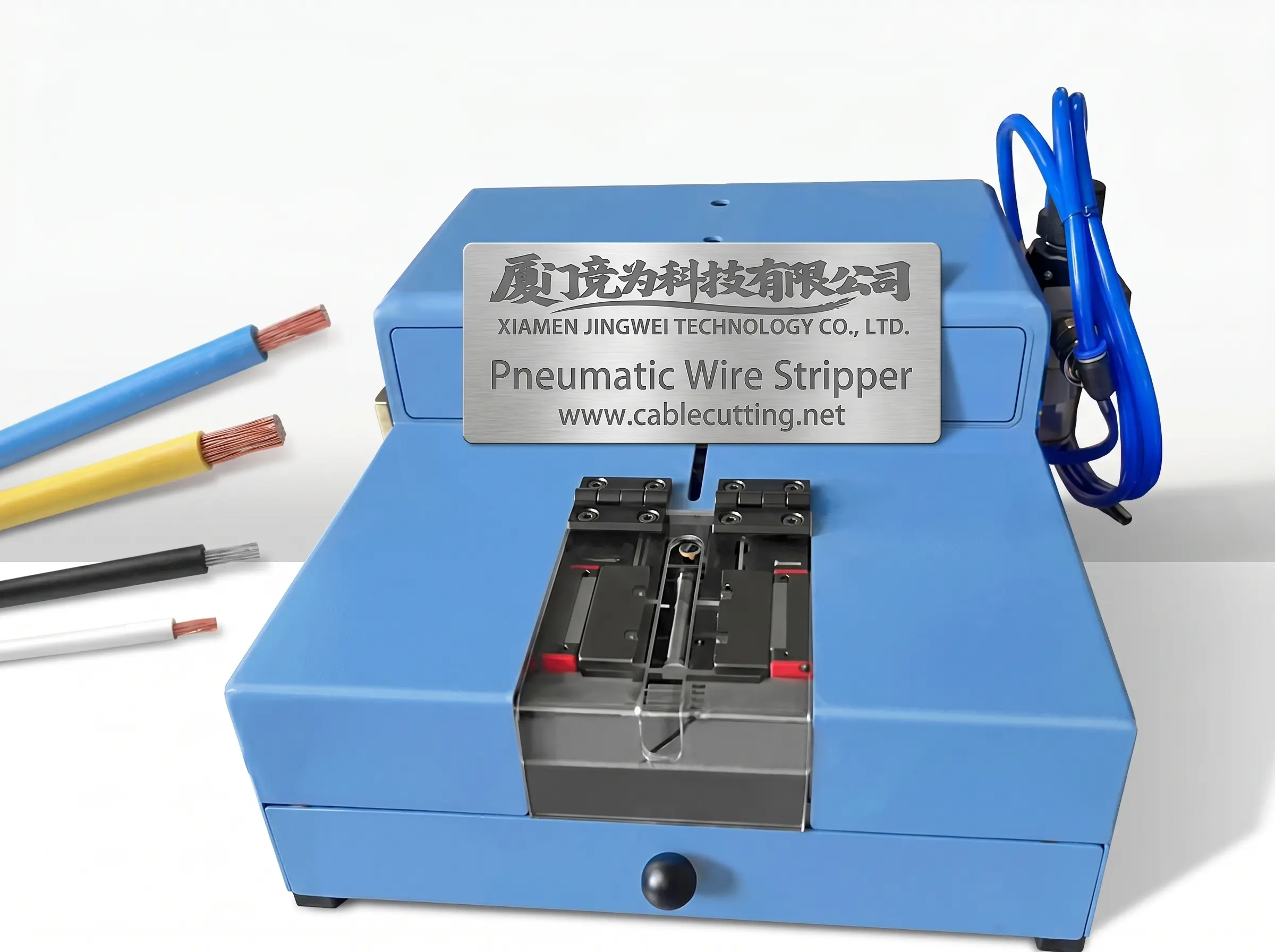

Il WPM-0.5-10MM2 è uno spelafili pneumatico da banco che accetta cavo da 0,5 mm a 10 mm e rimuove il capo di guaina senza cambio lama tra le misure. Tratta cavo unipolare e multipolare, e le ganasce sono chiuse da un cilindro pneumatico alimentato con aria di stabilimento, senza alcun collegamento elettrico alla macchina.
Uno spelafili a lama fissa richiede una nuova posizione della lama per ogni misura di cavo, e la regolazione è dove avvengono la maggior parte degli intacchi: la lama va posta abbastanza vicina per tagliare la guaina e abbastanza lontana per non toccare i trefoli, e su cavi piccoli il margine tra le due condizioni è stretto. Qui il set di ganasce chiude sul cavo con la corsa del cilindro, così la stessa testa lavora 0,5 mm e 10 mm senza cambio lama, e il cambio formato è una impostazione di pressione e corsa anziché una sostituzione. Una protezione trasparente copre il punto di taglio e può restare in posizione mentre la ganascia chiude.
È il complemento ad alimentazione manuale degli spelafili automatici. Il WPM-1-6 rimuove lo smalto dal filo di rame smaltato, il WPM-6806N esegue nove strati coassiali sotto controllo di programma, e questa unità esegue la singola spelatura di guaina su serie brevi, riparazioni e kit di misure miste, dove programmare una macchina costa più che premere il grilletto.
Caratteristiche principali
1. Un solo set di ganasce copre cavo da 0,5-10 mm, così un banco che lavora misure miste non si ferma per un cambio lama tra un lavoro e l'altro.
2. Le ganasce chiudono sul cavo con la corsa del cilindro anziché essere regolate su un'apertura fissa per misura, il che elimina la posizione della lama dal cambio formato.
3. Azionamento a cilindro pneumatico con componenti pneumatici di precisione importati, che assicura una corsa di chiusura ripetibile su un turno lungo.
4. Tratta cavo multipolare e unipolare, così guaina esterna e singolo conduttore isolato si spelano sulla stessa testa.
5. Protezione trasparente sul punto di taglio tiene le ganasce coperte durante la corsa senza nascondere la linea di lama all'operatore.
6. Solo azionamento ad aria, con tubo e riduttore sul retro, il che lascia libero il fronte dell'unità da banco per caricare il cavo a mano.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-0.5-10MM2 |
|---|
| Tipo di macchina | Spelacavi pneumatico da banco |
|---|
| Campo diametro filo | 0,5-10 mm |
|---|
| Tipo di funzionamento | Pneumatico |
|---|
| Sistema di lama | Nessun cambio lama, 1 set di ganasce copre la gamma 0,5-10 mm |
|---|

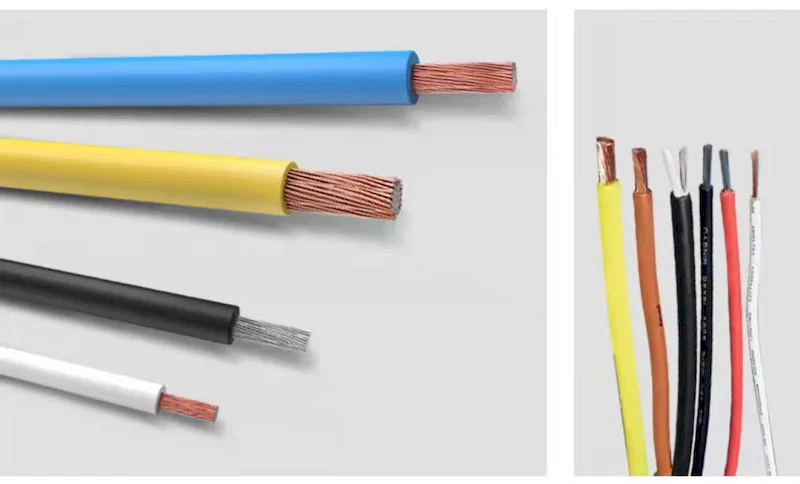

| Compatibilità cavo | 2 tipi: cavo multipolare e unipolare |
|---|
| Sorgente di potenza | Cilindro pneumatico |
|---|
| Qualità dei componenti | Particolari pneumatici di precisione importati |
|---|
| Protezione | Coperchio trasparente sul punto di taglio |
|---|
| Montaggio | Da banco |
|---|
| Alimentazione del cavo | Manuale |
|---|
Applicazioni
— Cablaggio di quadri e apparecchiature: filo da quadro 0,5-10 mm spelato all'estremità prima del montaggio di un puntalino o di un capocorda.
— Gruppi di cavi multipolari: guaina esterna rimossa all'estremità senza intaccare l'isolante interno, su cavo schermato e non schermato.
— Kit per assistenza e manutenzione: il funzionamento solo ad aria permette di usare lo spelafili con il compressore del furgone di servizio, senza alimentazione elettrica.
— Cablaggi per elettrodomestici e illuminazione: serie brevi e rilavorazioni dove uno spelafili da banco è più rapido che impostare una macchina automatica per pochi conduttori.
— Cavi per sensori e strumentazione: conduttori di piccolo diametro spelati senza intaccare i trefoli, dove una lama fissa richiederebbe una regolazione dedicata.
