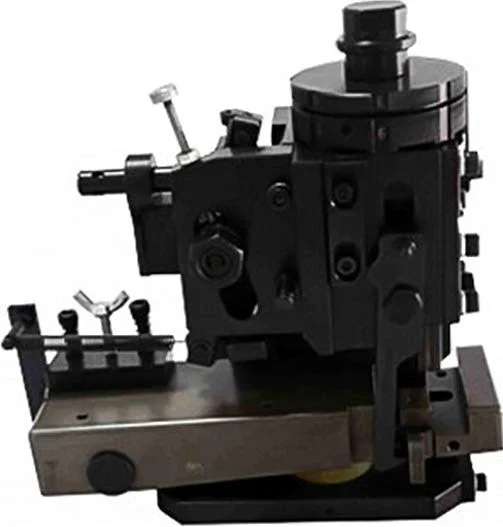

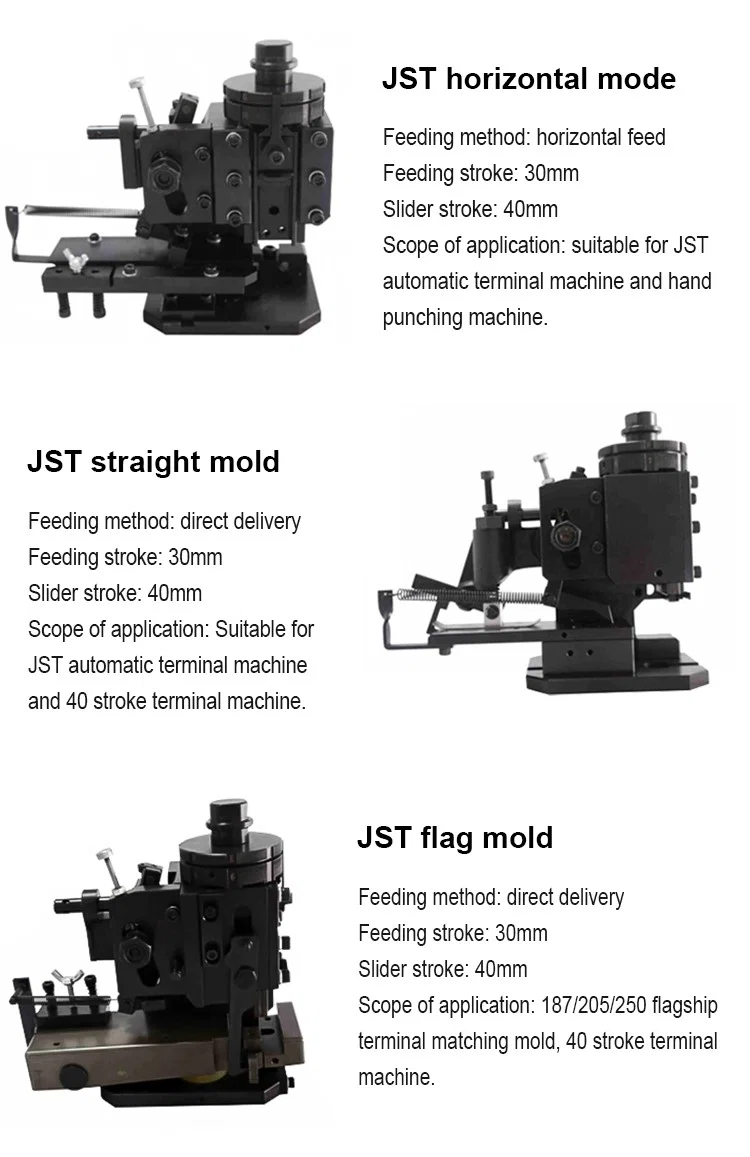

La JW-AP20 è una matrice JST per terminali di tipo flag, destinata agli applicatori delle macchine crimpatrici e alla crimpatura orizzontale e verticale. Lo stampo è costruito nel formato OTP a U ed è compatibile con i set di stampi OTP a U.
Il blocco frontale è alleggerito per aprire una gola sufficientemente ampia a un corpo flag, così il terminale si presenta di fianco nello stampo ed è il barile, non la flag, a essere portato sotto il punzone. La base è prolungata per sostenere il terminale più largo senza sporgenze, il che mantiene uniforme l'altezza di crimpatura su tutta la larghezza della flag. È questa la differenza rispetto a una matrice diritta: una matrice diritta non può chiudere su un terminale flag perché il corpo flag interferisce con il blocco frontale.
Si impiega dove un cablaggio comprende terminali flag che non possono essere lavorati su una matrice diritta, e sostituisce la matrice per flag nei telai applicatore JST esistenti. Poiché lo stampo è specifico per la forma flag, un allestimento con terminali diritti e flag richiede due matrici ma può condividere un solo applicatore.
Caratteristiche principali
1. Forma per terminali flag con gola frontale alleggerita per corpi terminale ad angolo retto
2. Profilo di stampo OTP a U, compatibile con i set di stampi OTP a U
3. Crimpatura orizzontale e verticale dei terminali flag
4. Base prolungata che sostiene l'impronta più larga della flag e mantiene uniforme l'altezza di crimpatura
5. Montaggio su applicatore JST come stampo applicatore
6. Cambio stampo specifico per terminale all'interno di un telaio applicatore esistente
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | JW-AP20 |
|---|
| Terminali compatibili | Terminali flag JST |
|---|
| Forma dello stampo | Stampo per terminali flag, OTP a U |
|---|
| Orientamento di crimpatura | Orizzontale e verticale |
|---|
| Montaggio | Stampo applicatore di macchina crimpatrice |
|---|
| Impiego | Produzione industriale di cablaggi |
|---|
Applicazioni
— Presse con applicatore JST che crimpano terminali flag, dove il conduttore esce dal barile ad angolo retto rispetto all'asse del terminale
— Cablaggi che comprendono terminali diritti e flag e cambiano stampo su un unico telaio applicatore
— Cablaggio di quadri e apparecchiature, dove i terminali flag sono usati su connessioni ad angolo retto
— Sostituzione di una matrice flag usurata su un applicatore JST esistente, senza cambio di telaio
— Sottogruppi automotive in cui i terminali flag vengono crimpati in prossimità di un corpo connettore
