Stampo OTP verticale positivo a U per terminali JW-AP03
Stampo OTP verticale positivo a U per terminali JW-AP03 Thumb

Stampo OTP verticale positivo a U per terminali JW-AP03

📅 2025-05-03 👁️ 1,977

Il JW-AP03 è uno stampo OTP verticale positivo con forma a U, fornito per le macchine per terminali JST. Il punzone scende verticalmente su un'incudine fissa a U e la striscia di terminali viene alimentata nello stampo lateralmente.

Poiché la corsa è positiva e verticale, la forza di crimpatura si applica lungo l'asse della macchina senza carichi laterali sul punzone, e la forma a U mantiene il barilotto perpendicolare all'incudine durante la discesa del crimpatore. L'alimentazione laterale tiene la pista della striscia lontana dalla posizione dell'operatore, il che conta sulle stazioni che lavorano in continuo.

È intercambiabile con gli stampi orizzontali e verticali impiegati sulla stessa macchina JST, così una linea può lavorare un terminale in entrambi gli orientamenti senza un secondo allestimento di pressa.

Caratteristiche principali

1. Forma a U con corsa verticale positiva su un'incudine fissa.

2. Guida verticale del punzone che applica la forza di crimpatura lungo l'asse della macchina senza sollecitazioni laterali.

3. Pista di alimentazione laterale con dito di guida a molla che trattiene la striscia in posizione di crimpatura.

4. Blocco stampo avvitato all'adattatore del punzone, che consente di sostituire il crimpatore senza riallineare la base.

5. Piastra di base con fori asolati per la regolazione longitudinale sul banco dell'applicatore.

6. Intercambiabile con gli stampi orizzontali e verticali delle macchine per terminali JST.

Specifiche tecniche

ParametroSpecifica
ModelloJW-AP03
Tipo di stampoStampo OTP verticale positivo, forma a U
Orientamento di crimpaturaVerticale
Alimentazione terminaliIngresso laterale
Compatibilità macchinaMacchine per terminali JST
ApplicazioneCrimpatura di terminali su filo

Applicazioni

— Macchine per terminali JST allestite con punzoni verticali per terminali a barilotto aperto.

— Assemblaggio di cablaggi in cui il filo viene presentato in orizzontale e la crimpatura si chiude dall'alto.

— Celle di assemblaggio elettronico che lavorano terminali a U su una pressa verticale da banco.

— Cambio tra crimpatura orizzontale e verticale sulla stessa macchina, mantenendo un'unica specifica di terminale.

— Sostituzione di uno stampo verticale usurato su una stazione OTP esistente.

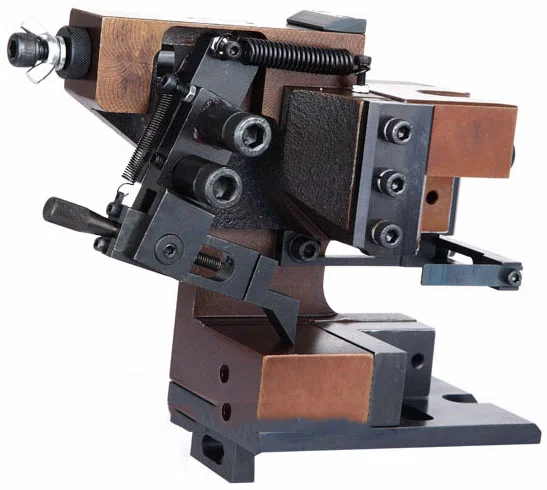

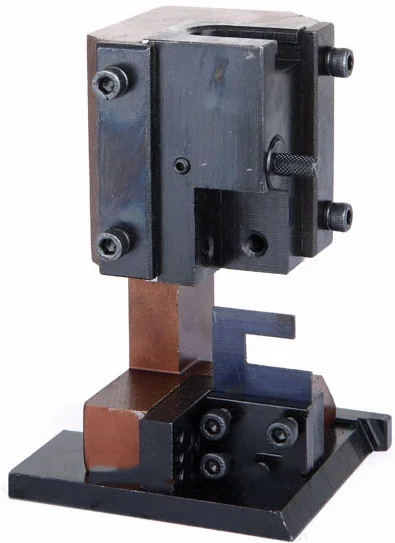

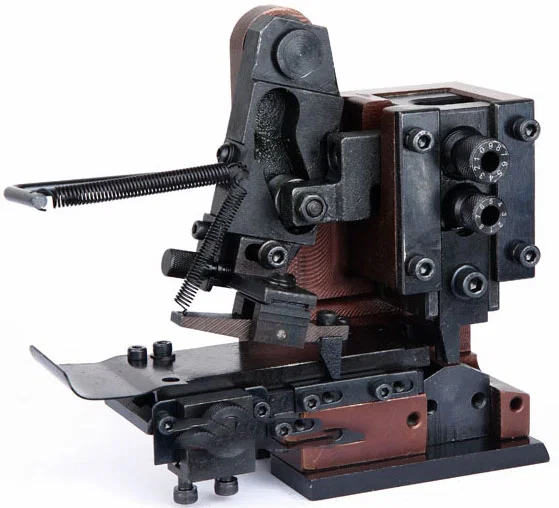

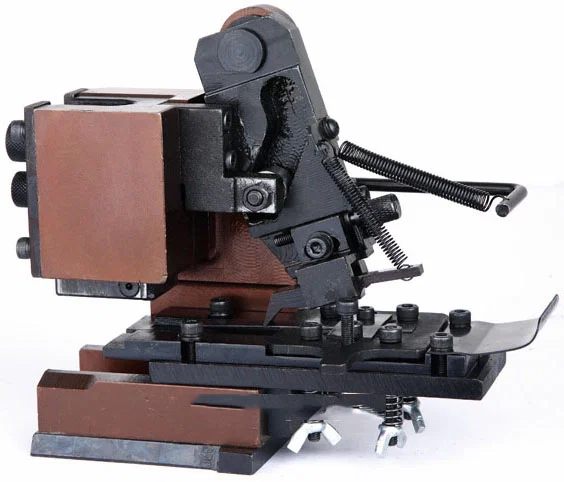

Applicatore OTP trasversale nero, vista laterale con braccio di alimentazione e mollaApplicatore OTP trasversale nero, vista laterale con braccio di alimentazione e mollaApplicatore OTP per terminali, vista dal lato opposto con nottolino di avanzamento e base di montaggioVista posteriore del punzone e della base dell'applicatore, acciaio nero con piastre color rameVista frontale dell'applicatore con guida terminali regolabile, molle e staffa di montaggioApplicatore OTP trasversale nero, vista laterale con braccio di alimentazione e molla
