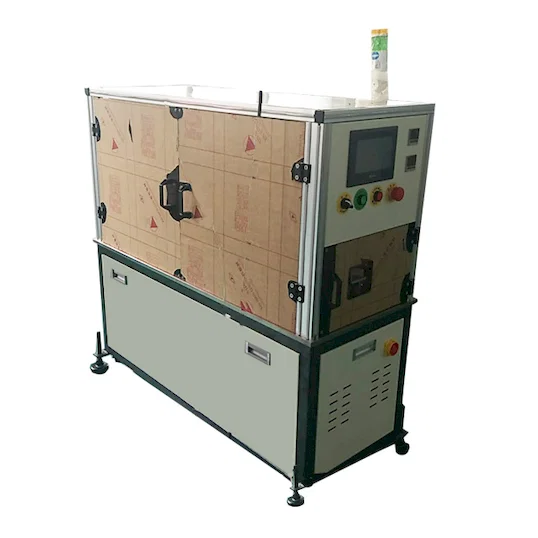

Infilatrice Guaina Intrecciata WPM-BZ1

Detailed description

Automatizza l'applicazione della guaina intrecciata con la filettatrice per guaine intrecciate ad alta velocità

Rivoluziona i processi di assemblaggio di cablaggi e cavi con la nostra infilatrice per guaine intrecciate, una soluzione completamente automatica progettata per aumentare notevolmente l'efficienza e la precisione nell'applicazione delle guaine. Questa macchina avanzata è progettata per automatizzare l'infilatura di manicotti in tessuto su cablaggi e cavi, fornendo risultati coerenti e di alta qualità con un intervento minimo da parte dell'operatore.

Questa macchina avvolgibile automatica per guaine intrecciate è progettata per una perfetta integrazione nella linea di produzione, automatizzando un'attività tradizionalmente ad alta intensità di manodopera. Fonde in modo univoco la guaina tessuta in base alla lunghezza impostata e la convoglia sul lato del tubo di guida cavo per scopi di filettatura, semplificando l'intero processo di applicazione della guaina e garantendo una lunghezza e un posizionamento costanti del manicotto.

Caratterizzata da prestazioni eccezionali, questa macchina vanta un'elevata velocità, un eccellente effetto di filettatura, un funzionamento semplice e un taglio preciso. Sperimenta un aumento significativo della produttività con velocità di filettatura non inferiori a 1000 pezzi/ora (a seconda delle dimensioni della guaina e della velocità di funzionamento manuale), mantenendo una qualità di filettatura superiore ed eliminando le incongruenze inerenti all'applicazione manuale. Il suo funzionamento semplice garantisce facilità d'uso e requisiti di formazione minimi per gli operatori. Il preciso meccanismo di taglio garantisce lunghezze delle maniche pulite e precise ogni volta.

Adatta per avvolgere vari tipi di guaine intrecciate attorno a cablaggi e cavi, questa macchina versatile si adatta a un'ampia gamma di materiali di guaina e diametri dei cavi. Dai delicati cavi di segnale ai robusti cavi di alimentazione, questa macchina offre una soluzione di guaina flessibile e adattabile. È progettato specificamente per guaine applicabili, tra cui guaine in fibra (guaina a rete tessuta), materiali tagliati a fusione, soddisfacendo le diverse esigenze del settore.

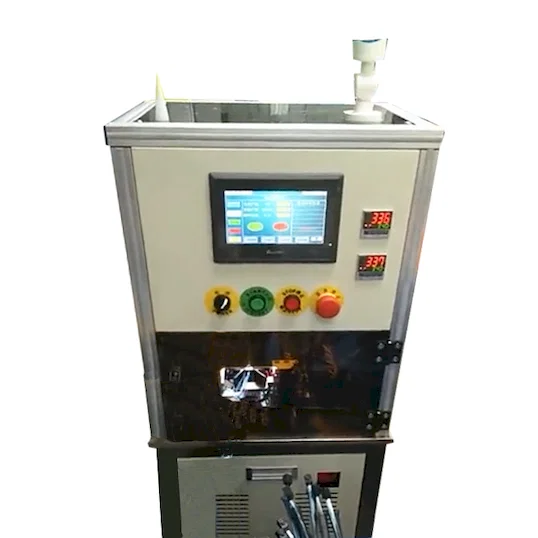

L'infilatrice per guaine intrecciate è costruita su un sistema di controllo robusto e affidabile. È composto da un sistema di controllo fotoelettrico finemente regolabile e da un sistema di controllo PLC. Questa architettura di controllo avanzata garantisce un funzionamento preciso e una facile regolazione. La lunghezza di taglio può essere impostata, consentendo la personalizzazione in base ai requisiti specifici dell'applicazione, e le prestazioni di taglio rimangono stabili, garantendo lunghezze costanti delle maniche e riducendo al minimo lo spreco di materiale. La precisione di taglio viene mantenuta a un impressionante ±3 mm, garantendo ulteriormente la precisione in ogni applicazione di guaina. La lunghezza di taglio è regolabile in un'ampia gamma, da 100 mm a 1200 mm, offrendo flessibilità per le varie esigenze del progetto.

I prodotti applicabili includono un'ampia gamma di fili e cavi assemblati: cablaggi automobilistici, fili elettronici, fili medicali, metalli, fili, cavi, ecc. La sua ampia applicabilità si estende a diversi settori applicabili come impianti di lavorazione di cablaggi, fabbriche di elettronica, produttori di elettrodomestici, industrie di ferramenta, ecc. Questa versatilità lo rende una risorsa inestimabile per i produttori di numerosi settori.

Specifiche tecniche:

• Modello: WPM-BZ1
• Guaina applicabile: guaina in fibra (guaina in rete tessuta), materiali tagliati a fusione
• Gamma di fili applicabile: tipo personalizzato (il diametro del filo non supera il diametro del tubo)
• Diametro della gamma di tubi guida applicabile: diametro 12-25 mm
• Precisione di taglio: ±3 mm
• Lunghezza di taglio: 100 mm-1200 mm
• Velocità: non meno di 1000 pezzi / ora (a seconda delle dimensioni della guaina e della velocità di funzionamento manuale)
• Potenza singola: monofase AC 220V/50HZ
• Consumo energetico: 400 W/ora
• Temperatura ambiente di funzionamento: -5 ° C ~ +40 ° relativo
• Umidità relativa: (40 ~ 90)% RH
• Fonte di gas di accesso: 0,4 ~ 0,6 MPA
• Peso: circa 80 kg
• Dimensioni: 500W1230L1115H(mm) (soggetto a produzione effettiva)
• Nota: I materiali speciali possono essere personalizzati.

Aggiorna la tua produzione di cablaggi e cavi con l'infilatrice per guaine intrecciate. Sperimenta i vantaggi dell'automazione, dell'alta velocità, della precisione e della facilità d'uso, trasformando i processi applicativi di guaina e massimizzando l'efficienza della produzione.
