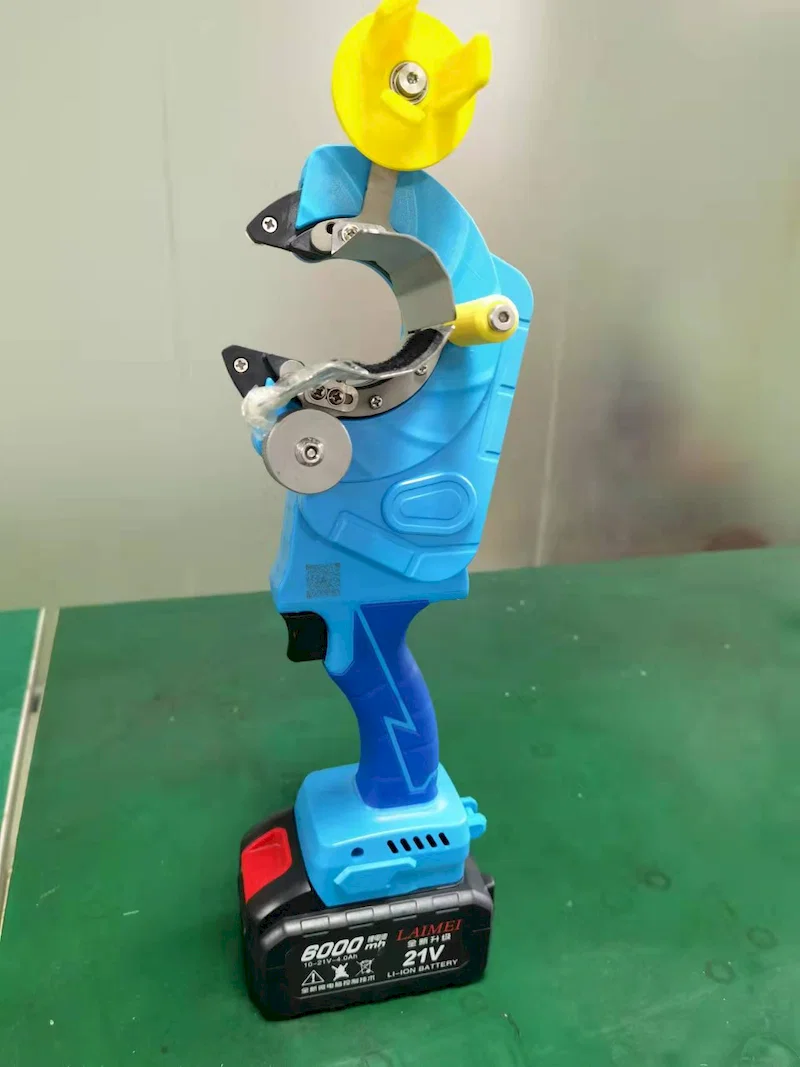

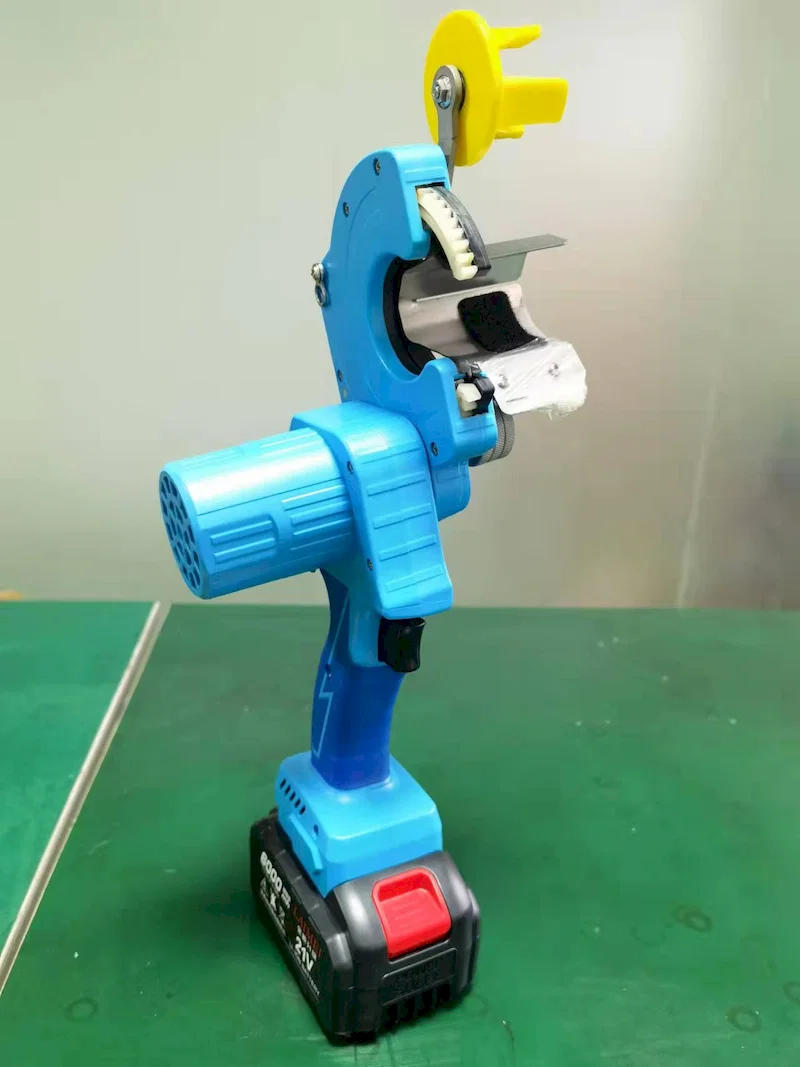

L'AT-101G è una nastratrice portatile a batteria per avvolgere rami di cablaggio. Copre diametri di avvolgimento da 3 mm a 35 mm, accetta nastro da 10-25 mm di larghezza con anima da 38 mm e fino a 110 mm di diametro esterno, e lavora nastro PVC, nylon o Bucky. La testa gira a 150, 200, 350 o 500 rpm e la batteria da 6000 mAh garantisce cinque ore di uso continuo.
Su un ramo piccolo il limite della nastratura manuale non è il nastro ma il polso: il rotolo deve orbitare attorno a un conduttore da 3 mm dentro la cavità di un connettore, e il numero di avvolgimenti al secondo cambia a ogni giro. L'AT-101G aziona l'anello del nastro a velocità fissa, così l'operatore guida l'utensile lungo il ramo e la rotazione resta costante dal primo all'ultimo avvolgimento. Il corpo pesa 1 kg, un dato che conta quando l'utensile viene tenuto a braccio teso per un intero turno.
L'AT-101G è la più leggera e veloce delle portatili qui presentate, con 1 kg e 500 rpm, e l'unica con campo di avvolgimento 3-35 mm e un elenco di nastri ammessi. L'AT-101 (430) è più pesante, 1,95 kg, con nastro da 9-25 mm e massimo 120 rpm; l'AT-101L (487) è l'unità per nastro largo, 3-52 mm; l'AT-101D (488) è la stessa classe di batteria su supporto da tavolo. L'AT-101G va scelta quando il ramo è da 3-35 mm, il nastro è PVC, nylon o Bucky e deve entrare un rotolo da 110 mm.
Caratteristiche principali
1. Campo di diametro di avvolgimento 3-35 mm
2. Larghezza nastro 10-25 mm, anima 38 mm, rotolo fino a 110 mm di diametro esterno
3. Accetta nastro in PVC, nylon e Bucky
4. Quattro velocità: 150, 200, 350 e 500 rpm
5. Batteria 6000 mAh, 10-21 V, 4,0 A, 5 ore di uso continuo
6. Corpo da 1 kg, 250 x 300 x 280 mm
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | AT-101G |
|---|
| Tipo | Portatile a batteria |
|---|
| Campo diametro di avvolgimento | 3-35 mm |
|---|
| Campo larghezza nastro | 10-25 mm |
|---|
| Diametro esterno del rotolo | Sotto 110 mm |
|---|
| Diametro interno del rotolo | 38 mm |
|---|
| Tipi di nastro | PVC, nylon, Bucky |
|---|
| Velocità impostabili | 150 / 200 / 350 / 500 rpm |
|---|
| Batteria | 6000 mAh, 10-21 V, 4,0 A, 0,6 kg |
|---|
| Autonomia della batteria | 5 ore in uso continuo |
|---|
| Peso della macchina | 1 kg |
|---|
| Dimensioni | 250 x 300 x 280 mm |
|---|
Applicazioni
— Montaggio di cablaggi: avvolgimento di rami da 3-35 mm su cablaggi per auto ed elettrodomestici
— Conduttori di sensori e piccola sezione: nastratura di conduttori da 3 mm e coppie attorcigliate in prossimità del connettore
— Produzione elettronica: avvolgimento di cavo all'interno di un telaio dove una testa fissa non entra
— Cavi per dispositivi medicali: nastratura di conduttori sottili con numero di avvolgimenti ripetibile
— Cablaggi di ricambio: avvolgimento a batteria direttamente sul veicolo o sulla macchina
