Avvolgitrice e legatrice automatica per cavi 6,2 mm WPM-81

📅 2025-05-03 👁️ 576
  • Modello prodotto: WPM-81

  • Specifiche

    Modello: WPM-81
    Tipo filo/cavo: AC / DC / USB
    Diametro esterno filo: ≤ 6,2 mm
    Distanza avvolgimento: 70 - 200 mm
    Lunghezza avvolgimento: ≤ 6 m
    Velocità avvolgimento: Regolabile
    Diametro esterno legatura: ≤ 55 mm
    Lunghezza testa filo: 0 - 130 mm
    Lunghezza coda filo: > 0 mm
  • Richiedi un preventivo

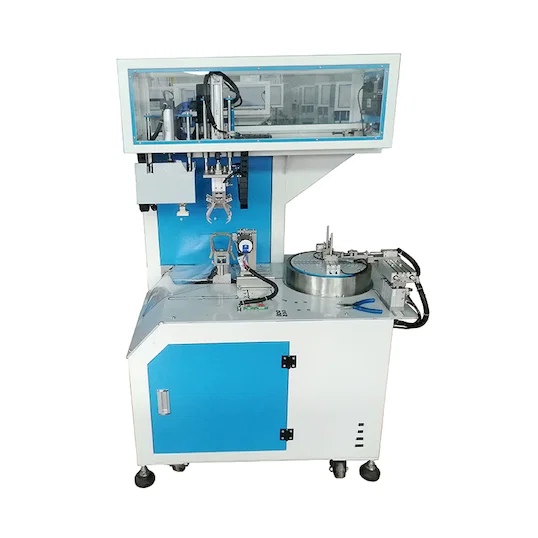

La WPM-81 avvolge e lega il cavo in un fascio finito in un ciclo. Accetta cavo CA, CC e USB fino a 6.2 mm di diametro esterno, imposta la larghezza del fascio su una distanza della parte di avvolgimento di 70-200 mm e lavora tratte fino a 6 m, con il laccio che si chiude fino a 55 mm di diametro esterno.

Fasciare a mano 6 m di cavo significa misurare la lunghezza a occhio, piegarla a una larghezza uniforme e poi tenere la matassa mentre si tira un laccio. La 81 esegue piega e legatura nello stesso ciclo: l'operatore alimenta l'estremità del cavo, la testa avvolge alla larghezza impostata e applica il laccio, così larghezza del fascio e posizione del laccio si ripetono da pezzo a pezzo, e un operatore può caricare una seconda macchina mentre la prima lega.

Questo modello è specificato dal proprio ingombro di matassa e non da una forma fissa: 70-200 mm di larghezza, 6 m di lunghezza e apertura di legatura di 55 mm, la più ampia del gruppo. Le 40XL e 81M3 si fermano a un laccio di 20 mm su cavo da 4 mm, la 82M porta cavo da 10 mm a 8 m con laccio da 40 mm e la 83T gestisce tratte rettilinee da 3-20 m con tre lacci.

Caratteristiche principali

1. Avvolgimento e legatura completamente automatici: piega e legatura si completano in un ciclo e non in due stazioni.

2. Larghezza del fascio di 70-200 mm impostata sulla distanza della parte di avvolgimento, così una testa copre più formati di imballo.

3. Campo cavo fino a 6.2 mm di diametro esterno per cavo CA, CC e USB, comprese le spine stampate.

4. Lunghezza del cavo fino a 6 m per fascio, con lunghezza del capo 0-130 mm e coda superiore a 0 mm.

5. Il laccio si chiude fino a 55 mm di diametro esterno, l'apertura più ampia di questo gruppo, per fasci multipolari voluminosi.

6. Velocità di avvolgimento regolabile, così un fascio da 6 m e una matassa da 70 mm rientrano nello stesso campo di impostazione.

Specifiche tecniche

ParametroSpecifica
Numero di modelloWPM-81
Tipo di macchinaMacchina automatica di avvolgimento e legatura dei cavi
Tipo di filo / cavoCA / CC / USB, ecc.
Diametro esterno del filo≤ 6.2 mm
Distanza della parte di avvolgimento70 - 200 mm
Lunghezza di avvolgimento≤ 6 m
Velocità di avvolgimentoRegolabile
Diametro esterno di legatura≤ 55 mm
Lunghezza del capo0 - 130 mm
Lunghezza della coda> 0 mm

Applicazioni

— Produzione di cavi di alimentazione: cavi CA da 3-6 m fasciati a larghezza fissa per l'imballo in cartone.

— Gruppi di cavi CC: cavi di alimentatori con spine stampate, fasciati senza caricare il corpo della spina.

— Produzione di cavi USB: cordoni da 1-2 m fasciati a una larghezza di 70-200 mm prima dell'insacchettamento.

— Cablaggio di elettrodomestici: conduttori di cablaggi interni fasciati prima del sottoassemblaggio in linea.

— Distribuzione di cavi: tratte tagliate rifasciate su ordine tra lotti di dimensioni miste.

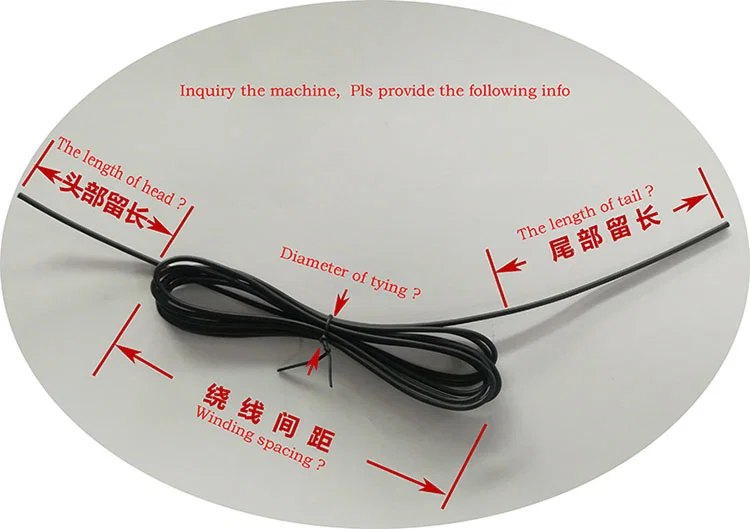

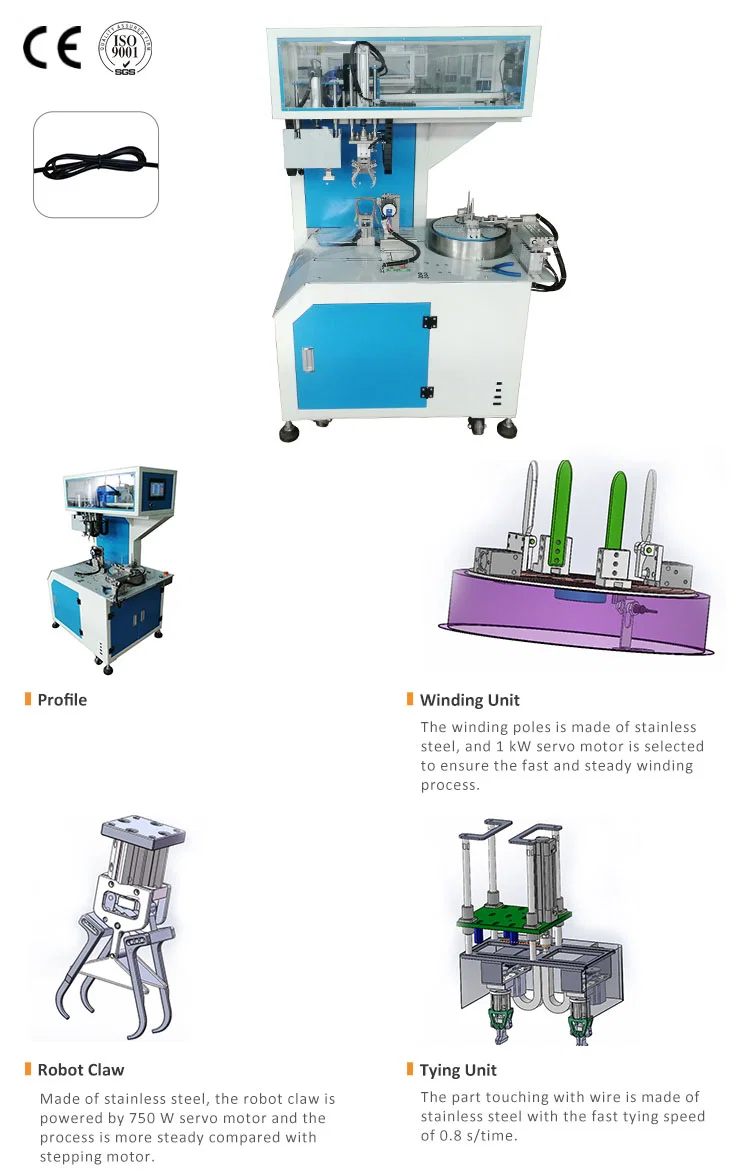

Macchina di avvolgimento e legatura WPM-81 con marchio CE, unità di avvolgimento e pinza roboticaMatassa di cavo nero con indicazioni di lunghezza del capo, della coda e passo di avvolgimento
