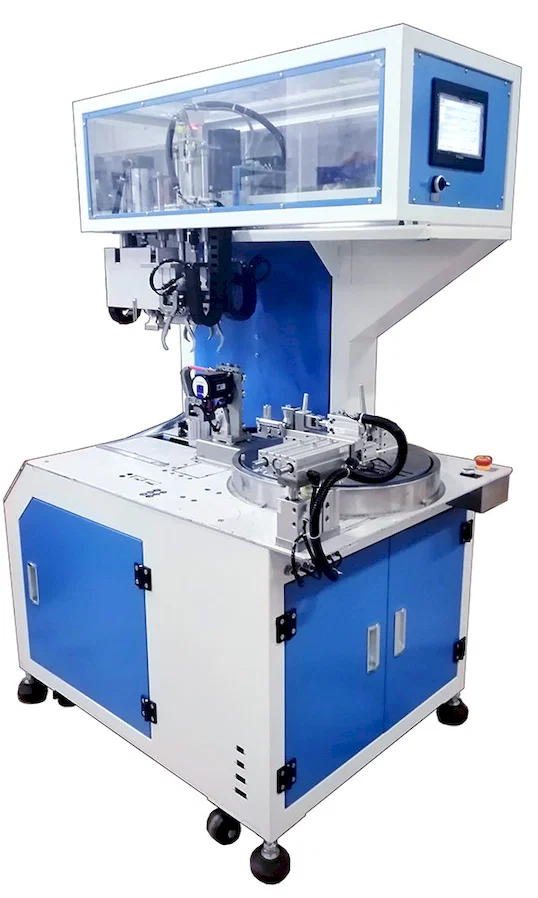

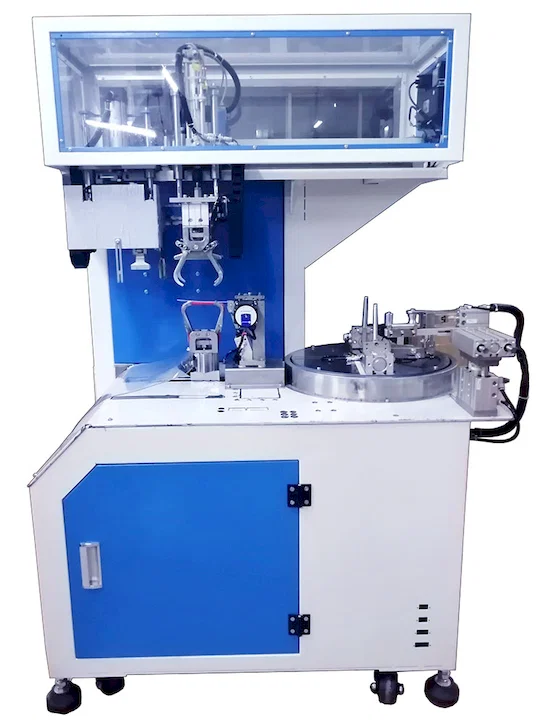

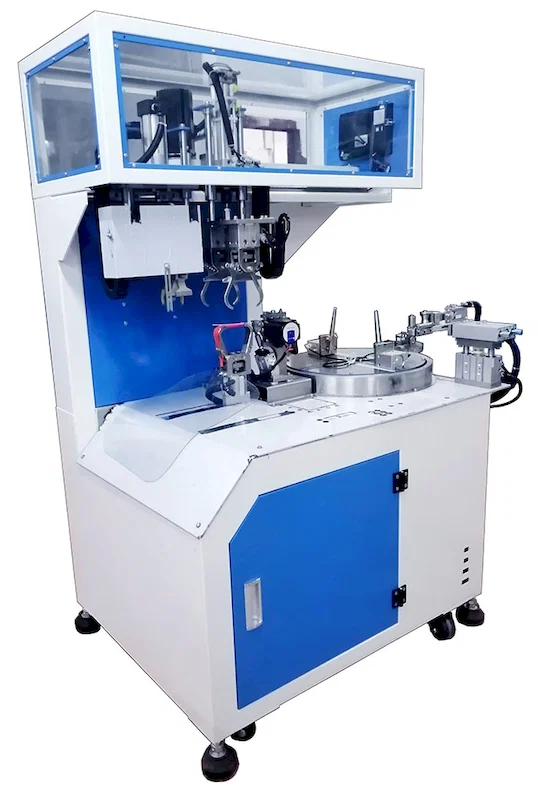

Il WPM-RT-81T avvolge cavo, corda o tubo flessibile fino a 12 mm di diametro in una matassa e la lega con una fascetta in plastica. Una matassa può contenere fino a 10 m di linea, la fascetta chiude a un diametro di legatura fino a 45 mm e il passo di avvolgimento è regolabile da 150 a 300 mm, così le spire restano ben distanziate su materiale rigido.
Un tubo da 12 mm o un cordone di potenza pesante non accetta una spira serrata a mano: le spire si incrociano e la fascetta scivola appena la matassa viene sollevata. La RT-81T dispone le spire a un passo impostato sul piano motorizzato e lega la matassa senza che l'operatore la debba tenere. La produzione dichiarata è 1000 pcs/h con lunghezza di linea 1 m e 3 spire.
È l'unità di diametro maggiore della gamma: 12 mm contro 6,2 mm della 81M2, 10 mm della 82M e 4 mm della RT-81S, e il suo passo di 150-300 mm è la cordatura più lunga del gruppo. Dove la 82o e la 83T lavorano bobine lunghe a 450 e 250-380 pcs/h, la RT-81T scambia lunghezza di matassa con cadenza su cavo pesante.
Caratteristiche principali
1. Avvolgimento su piano motorizzato con passo regolabile 150-300 mm, così il cavo spesso è disposto in spire aperte anziché in un pacchetto serrato.
2. Dimensione della matassa: fino a 10 m di linea per matassa, legata a un diametro fino a 45 mm.
3. Campo filo fino a 12 mm di diametro, che copre cavo AC, DC e USB, cordoni di alimentazione, filo spesso, corde e tubi flessibili.
4. Legatura con nastro da rotolo fino a 7,5 kg, con lunghezza testa 0-130 mm e lunghezza coda superiore a 0 mm.
5. Dichiarata 1000 pcs/h con lunghezza di linea 1 m e 3 spire, con la fascetta applicata in ciclo sul piano.
6. Funzionamento: aria a 0,55-0,65 MPa, 220 V 50 Hz, potenza fino a 2800 W, 1040 x 720 x 1540 mm, 230 kg, su ruote con testa di avvolgimento protetta.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Codice modello | WPM-RT-81T |
|---|
| Tipi di cavo applicabili | Cavi AC, DC, USB, cordoni di alimentazione, filo spesso, corde, tubi flessibili |
|---|
| Diametro massimo del filo | ≤ φ12 mm |
|---|
| Lunghezza massima della linea | ≤ 10 m |
|---|
| Diametro di legatura | ≤ 45 mm |
|---|
| Passo di avvolgimento | 150 - 300 mm |
|---|
| Lunghezza della testa | 0 - 130 mm |
|---|
| Lunghezza della coda | > 0 mm |
|---|
| Efficienza produttiva | 1000 pcs/ora (linea 1 m, 3 spire) |
|---|
| Pressione applicabile | 0,55 - 0,65 MPa |
|---|
| Capacità nastro di legatura | ≤ 7,5 kg/rotolo |
|---|
| Tensione | 220 V 50 Hz |
|---|
| Potenza | ≤ 2800 W |
|---|
| Dimensioni della macchina | 1040 L x 720 P x 1540 A mm |
|---|
| Peso della macchina | ≈ 230 kg |
|---|
Applicazioni
— Montaggio di cordoni di alimentazione: cordoni spessi da 12 mm avvolti e legati per i cartoni di esportazione.
— Imballo di tubi e tubazioni: tubo in PVC o gomma avvolto in spire aperte e legato con fascetta.
— Fornitura di corde e cordami: lunghezze tagliate avvolte e legate prima dell'etichettatura.
— Distribuzione di cavi pesanti: cavo per saldatura e filo da edilizia fascettati per lunghezza per la consegna in cantiere.
— Officine di cablaggio: set di cavi spessi avvolti dopo terminazione e collaudo.
