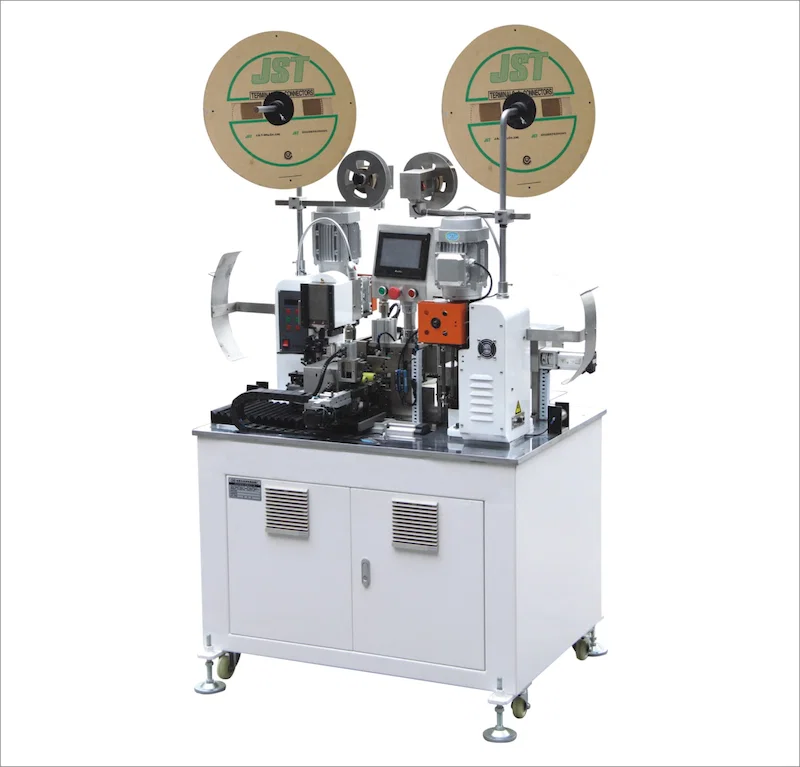

Crimpatrice Automatica Doppio Capo Cavo Piatto WPM-SP20

Detailed description

Crimpatrice per cavi piatti, Crimpatrice per cavi a nastro, Macchina per crimpare con cavo a nastro a doppia testa

Tratti somatici

1: Questa macchina adotta il sistema di controllo giapponese Panasonic e il servo Panasonic per ottenere precisione, alta efficienza e stabilità.

2: Regolare tramite il controllo touch screen, inclusa la lunghezza della linea, la lunghezza di stripping, la posizione del terminale, ecc., Tutti i touch screen

Regolazioni; L'intero processo operativo sarà visibile a colpo d'occhio e più dispositivi possono essere azionati da una sola persona.

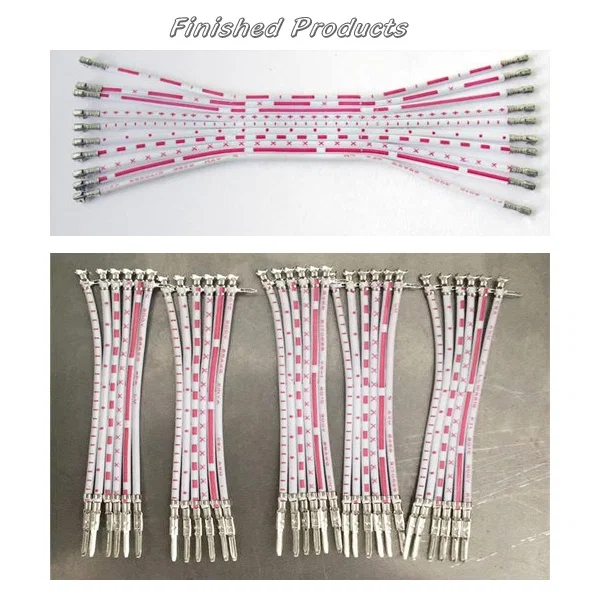

3: Funzione del prodotto: terminale a crimpare a doppia estremità; Applicato al cavo, il filo elettronico può essere lavorato su questo dispositivo, senza la necessità di sostituire gli accessori, è possibile effettuare solo piccole regolazioni, ottenere una macchina multiuso e ridurre l'investimento in apparecchiature.

4: Modello terminale applicabile, PH, XH, ZH, SCN, SM, VH, DuPont e un'altra crimpatura continua del terminale.

5: Buona stabilità, l'uso dell'albero eccentrico, la pressione terminale bilanciata, la pressatura ordinata, l'alto rendimento, la struttura di trasmissione a camme,

Il movimento di ramificazione di controllo è stabile e veloce.

6: Alta efficienza, la velocità di pressatura può raggiungere 22000 pezzi H (max) e la macchina può funzionare 24 ore.

7: Funzione speciale:

(1) Il cavo a 2 pin può emettere 5 pezzi contemporaneamente.

(2) Le estremità A e B sono separate da estremità di pressione positiva e negativa e la curva può essere sverniciata a metà o completamente.

(3) Crimpatura dello sterzo, crimpatura a due estremità, crimpatura a estremità singola, crimpatura a intervalli, crimpatura positiva e negativa, ecc.

8: Messa in servizio: la messa in servizio è semplice, con un servocontrollo completo della consegna del filo, della lunghezza del ramo, del taglio e della spelatura.

Specificazione

Valore dell'oggetto

Luogo di origine Cina

Utilizzo: Taglio, Spelatura, Crimpatura

Garanzia 1 anno

Efficienza 22000 pezzi / h (20 pin)

Lunghezza di taglio 55-850 mm personalizzata

Lunghezza di spelatura lato A 0-7 mm, lato B 0-9 mm

Filo applicabile del cavo OD 0,8-2,0 mm

Larghezza massima del cavo 20 mm

Pin massimo del cavo 20pin

Diametro del filo 28-18AWG cavo a nastro, filo singolo

Forza di crimpatura 1.5T/2T personalizzata

Il principale punto di forza è l'alimentazione, la divisione, il taglio e la spelatura con servomotore.

Dimensioni della macchina L1800 * W1400 * H1550mm

Peso netto 450 kg

Tensione AC220V 50HZ

Potenza 4kw

Fonte d'aria 0,4-0,6 MPa

Spazio di installazione 2000 * 3000 mm

Ambiente di lavoro livello e terreno forte, terreno piano e forte, livello asciutto e terreno forte, terreno piano e forte, livello asciutto e terreno forte, terreno piano e forte, livello asciutto e terreno forte, terreno piano e forte, terreno asciutto e forte, asciutto, senza luce solare diretta
