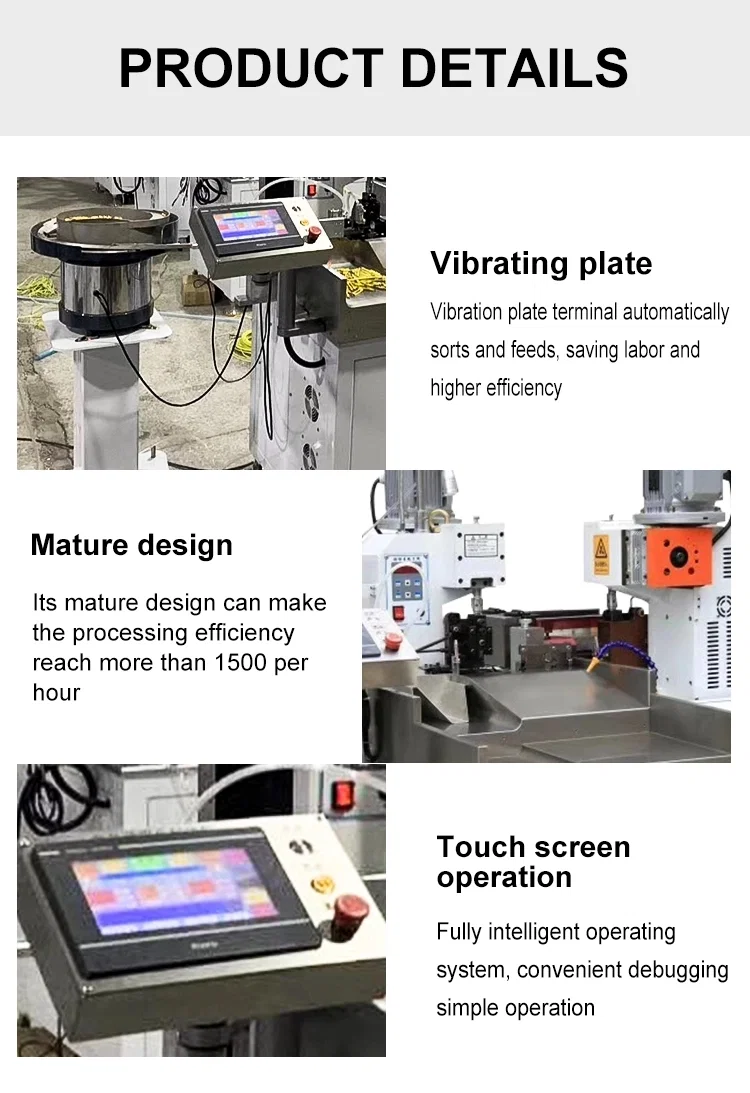

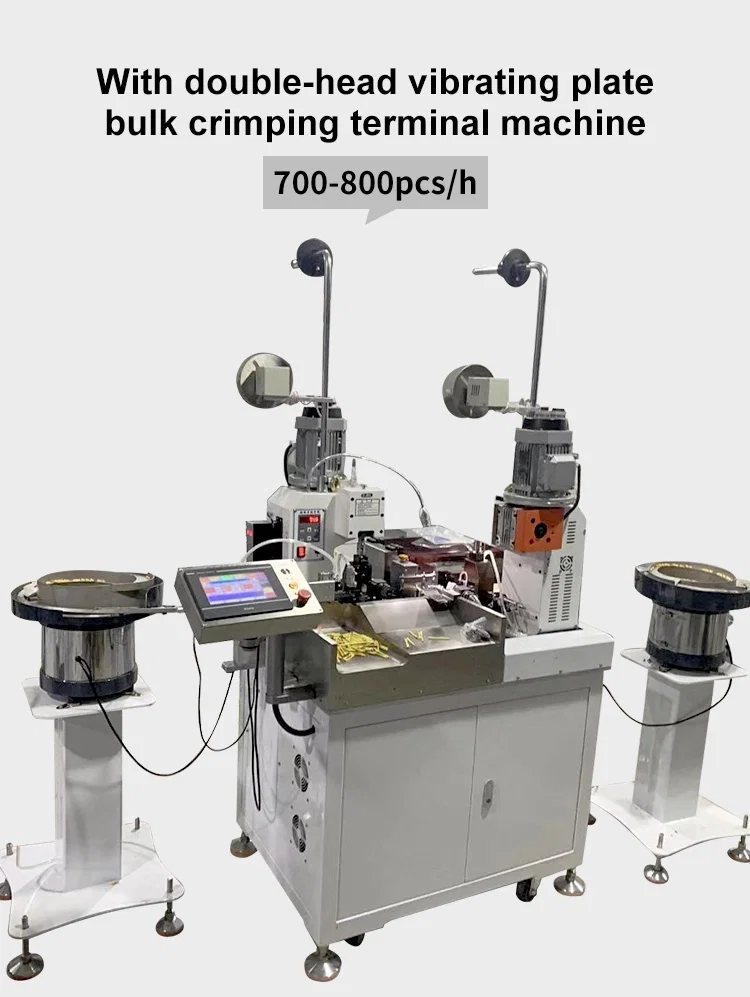

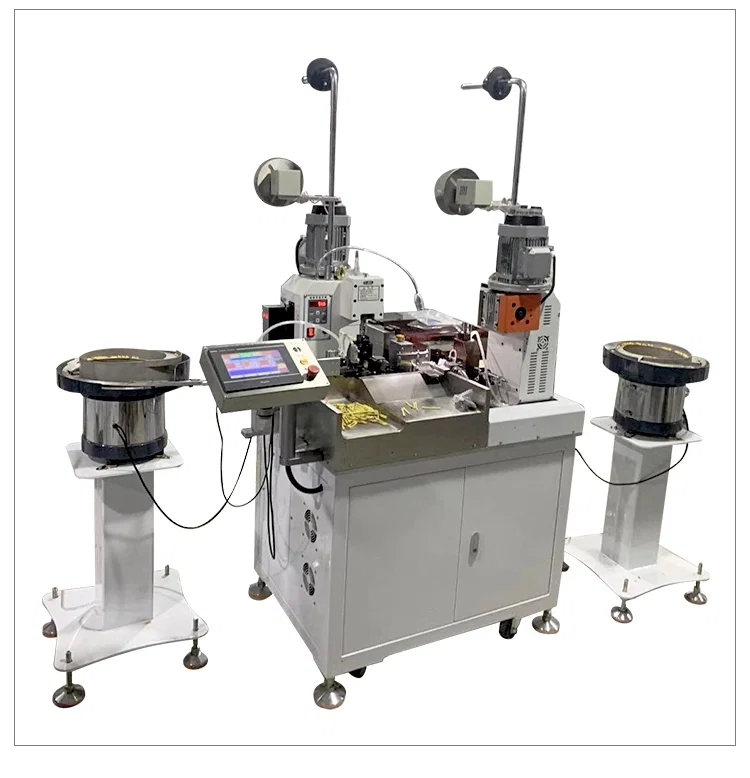

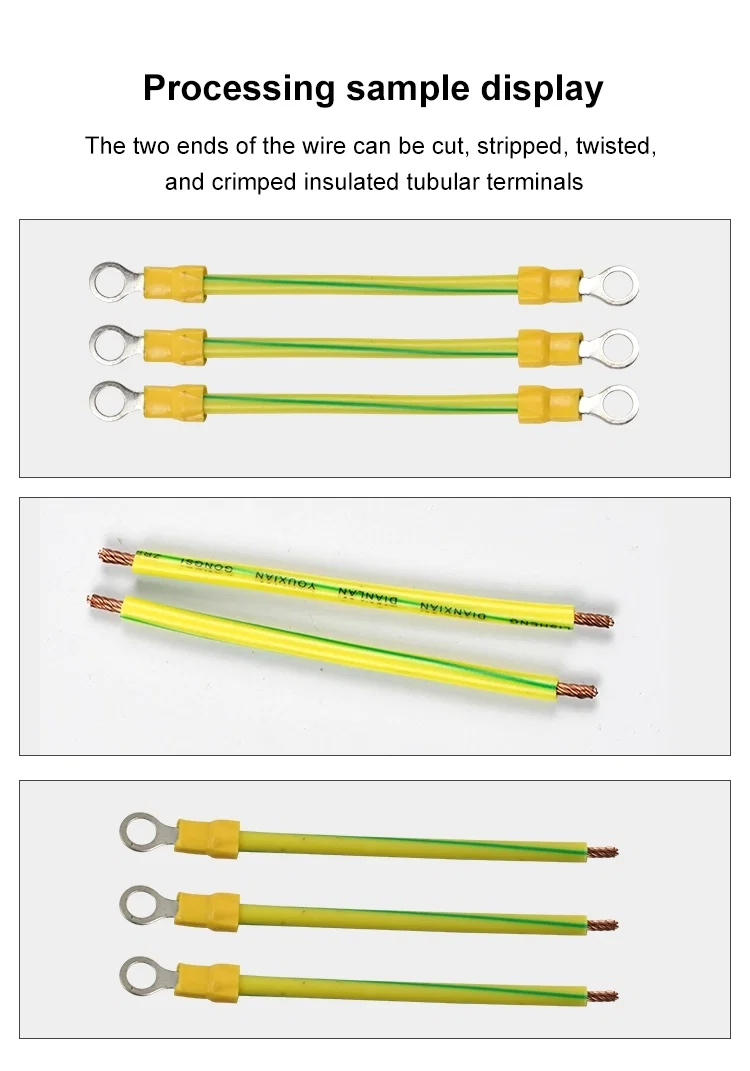

La JW-CM05 è costruita attorno a due teste di crimpatura, ciascuna alimentata da una propria vaschetta vibrante. I terminali tubolari isolati sciolti sono orientati nelle vaschette e inviati alle teste, mentre il filo è tagliato, spellato e attorcigliato; ogni testa pressa un terminale sulla propria estremità, così entrambe le estremità del conduttore sono terminate senza bobina di terminali.
I terminali isolati sciolti vengono normalmente caricati a mano in una pressa manuale o in un applicatore da banco. La vaschetta vibrante elimina quel carico e la doppia testa elimina la seconda movimentazione, così un solo operatore controlla entrambe le estremità del conduttore da un unico schermo di comando.
La produttività è dichiarata in oltre 1500 pz/h, inferiore alle macchine a terminali su nastro di questo gruppo perché ogni terminale è movimentato come pezzo singolo. Il compromesso riguarda il tipo di terminale: questa macchina accetta terminali tubolari isolati sciolti, e il sistema di controllo intelligente memorizza le impostazioni di testa e di alimentazione per i lotti ripetuti.
Caratteristiche principali
1. Schema a doppia testa che crimpa entrambe le estremità del filo, ciascuna testa con il proprio alimentatore a vaschetta vibrante.
2. Gestisce terminali tubolari isolati sciolti, quindi non servono bobina di terminali né cambio di applicatore.
3. Taglio, spellatura, attorcigliatura e crimpatura eseguiti in un solo ciclo.
4. Capacità di oltre 1500 pz/h.
5. Sistema operativo intelligente che memorizza le impostazioni di processo per i lotti ripetuti.
6. Due svolgibobina su colonne alte che mantengono entrambi i percorsi di alimentazione liberi dalla zona di crimpatura.

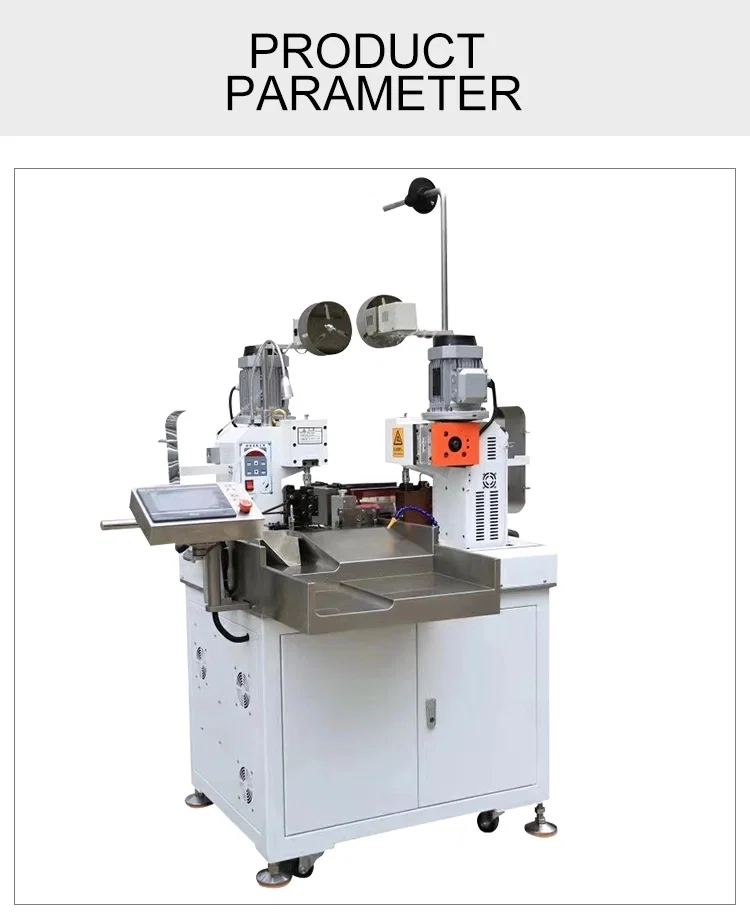

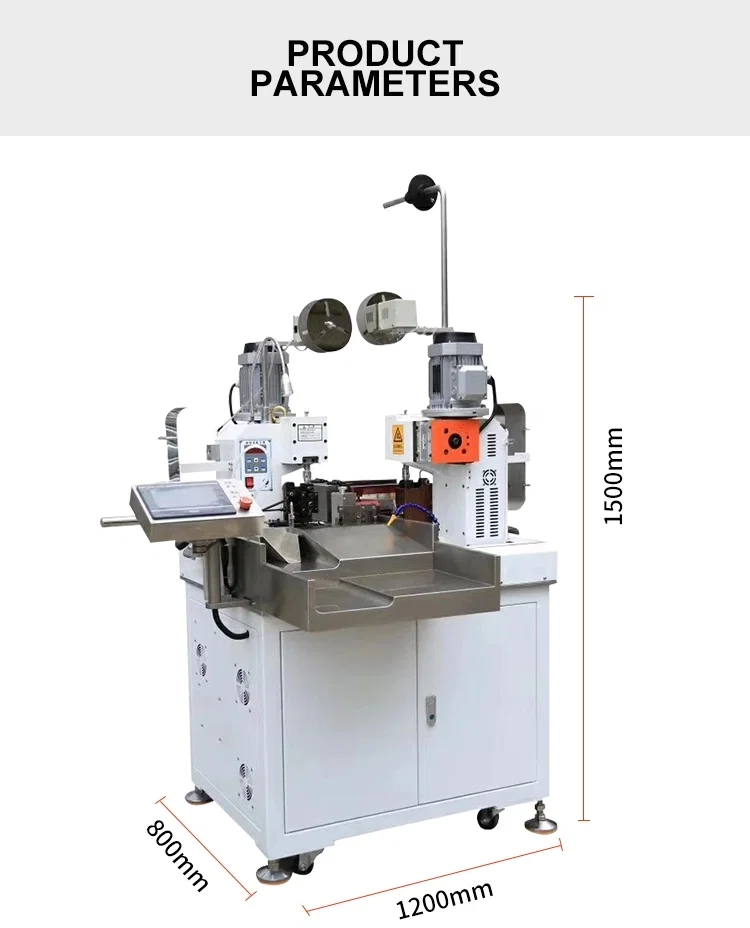

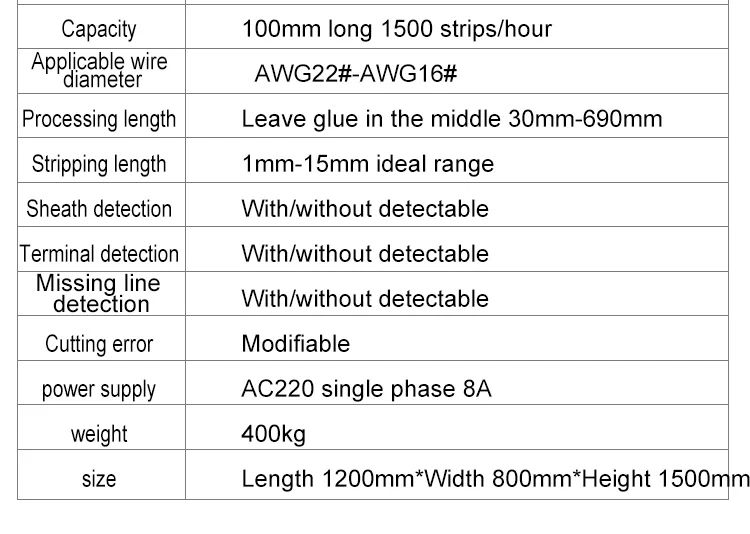

Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | JW-CM05 |
|---|
| Teste | Doppia testa |
|---|
| Sistema di alimentazione | Vaschetta vibrante |
|---|
| Tipo di terminale | Terminali tubolari isolati |
|---|
| Capacità | oltre 1500 pz/h |
|---|
| Funzioni | Taglio, spellatura, attorcigliatura, crimpatura |
|---|
| Sistema di controllo | Sistema operativo intelligente |
|---|
Applicazioni
— Cablaggio interno di elettrodomestici con terminali tubolari isolati a entrambe le estremità.
— Cablaggio di quadri di comando con puntali isolati.
— Morsettiere e relè: conduttori terminati con puntale su entrambe le estremità.
— Conduttori per illuminazione e distribuzione di potenza con terminali tubolari isolati.
— Costruttori di quadri che lavorano piccoli lotti di conduttori con puntale e cambi frequenti di terminale.
