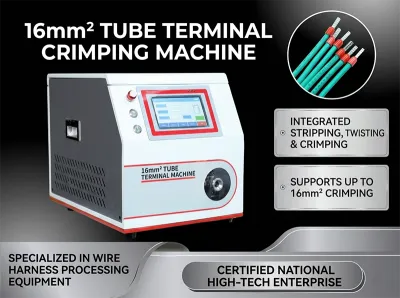

Crimpatrice Semiautomatica per Terminali a Ghiera WPM-5-40

Name: Crimpatrice Semiautomatica per Terminali a Ghiera WPM-5-40
Brand: JINGWEI
SKU: WPM-5-40
Availability: InStock
Rating: 5 (1 reviews)

Crimpatrice semiautomatica del terminale della ghiera/Macchina di crimpatura della striscia del cavo e della piegatrice per il pre-isolamento, Macchina di crimpatura del terminale di pre-isolamento del tubo alla rinfusa, Macchina di crimpatura del terminale di pre-isolamento del tubo

Titolo: Aumenta la produttività con WPM-5-40: la tua prima macchina semiautomatica per la crimpatura di strisce di filo per terminali a ghiera

Introduzione:

Nell'ambiente di produzione frenetico di oggi, l'efficienza e la precisione sono fondamentali. La crimpatrice semiautomatica per terminali con ghiera WPM-5-40 / Macchina per strisce e crimpature è progettata per elevare le capacità di lavorazione dei cavi, offrendo una soluzione robusta e affidabile per la crimpatura di terminali di pre-isolamento di tubi sfusi e la crimpatura di terminali di pre-isolamento di tubi. Questa avanzata macchina a crimpare per strisce di filo è progettata per la produzione di grandi volumi, offrendo prestazioni eccezionali e qualità costante per tutte le applicazioni terminali di tipo tubo.

Caratteristiche e vantaggi principali:

Crimpatura ad alta velocità per una maggiore produttività: Ottenete una produzione rapida con un tempo di ciclo di soli 2,5 secondi. Il WPM-5-40 aumenta significativamente la tua produzione, consentendoti di soddisfare con facilità i programmi di produzione più impegnativi.
Crimpatura quadrilatera precisa e coerente: Garantisci collegamenti elettrici sicuri e affidabili con la forma a crimpare quadrilatera della macchina. Ciò garantisce una conduttività ottimale e prestazioni di lunga durata per i cavi assemblati.
Versatile compatibilità dei cavi: Elabora un'ampia gamma di fili BVR, tra cui 0,5, 0,75, 1,0, 1,5, 2,5 e 4,0 millimetri quadrati. Questa versatilità rende il WPM-5-40 adattabile a varie esigenze applicative.
Progettato specificamente per terminali a tubo: Questa macchina eccelle nella lavorazione di terminali a tubo, in grado di adattarsi a lunghezze di isolante fino a 7,5 mm e lunghezze di conduttori fino a 10 mm.
Funzionamento semiautomatico per un'efficienza ottimale: Combinando la crimpatura automatizzata con la sostituzione e le regolazioni manuali dei componenti, il WPM-5-40 offre il perfetto equilibrio tra automazione e flessibilità.
Interfaccia uomo-macchina di facile utilizzo: L'interfaccia intuitiva semplifica il funzionamento e il controllo, consentendo una facile regolazione e monitoraggio del processo di crimpatura.
Doppia modalità di funzionamento: Adattati alle diverse esigenze di produzione con le modalità di attivazione automatica e manuale, offrendo flessibilità e controllo sul flusso di lavoro.
Caratteristiche di sicurezza complete: I meccanismi di sicurezza integrati, tra cui il rilevamento della presenza/assenza del terminale e la verifica della porta di sicurezza, garantiscono la sicurezza dell'operatore e riducono al minimo gli errori durante il funzionamento.
Design compatto e robusto: Con dimensioni di 350 mm × 450 mm × 400 mm e un peso di 40 kg, il WPM-5-40 è poco ingombrante e facilmente integrabile nella linea di produzione, pur mantenendo una struttura robusta per un'affidabilità a lungo termine.
Controllo pneumatico ed elettronico: Sfruttando i sistemi di controllo pneumatici ed elettronici, la macchina offre un funzionamento fluido, affidabile e preciso.

Specifiche tecniche:

Caratteristica	Specificazione
Modello	WPM - 5 - 40
Nome del prodotto	Tubo - tipo terminale automatico pelatura e crimpatura macchina
Focus sulle parole chiave	Macchina di crimpatura della striscia di filo, Macchina di crimpatura semi-automatica del terminale della ghiera, Tubo di massa Pre - macchina di piegatura del terminale di isolamento, tubo di pre - isolamento terminale macchina di piegatura
Alimentatore	AC220V, 50/60Hz
Fonte di gas	0,6 - 0,8 MPA
Forma a crimpare	Crimpatura quadrilatera
Capacità produttiva	2,5 secondi per ciclo
Temperatura	10°C - 25°C
Umidità di lavoro	30% - 80% di umidità relativa (umidità relativa)
Peso	40 kg
Dimensioni	350 mm × 450 mm × 400 mm
Metodo di controllo	Interfaccia uomo - macchina, controllo elettronico, controllo pneumatico
Modalità di funzionamento	Trigger automatico / Funzionamento manuale
Fili applicabili	Fili BVR da 0,5, 0,75, 1,0, 1,5, 2,5, 4,0 mm quadrati
Specifiche del terminale	Lunghezza dell'isolatore < 7,5 mm, Lunghezza del conduttore < 10 mm
Elementi di prova	Rilevamento presenza/assenza terminale, verifica porta di sicurezza

Applicazioni:

The WPM-5-40 is ideally suited for a wide range of applications requiring high-quality crimping of pipe-type pre-insulation terminals, including:

Automotive wiring harnesses
Electronic component assembly
Industrial control panels
Appliance manufacturing
And more!

Conclusion:

Invest in the WPM-5-40 Semi-automatic Ferrule Terminal Crimping Machine / Wire Strip and Crimp Machine and experience a significant improvement in your wire processing efficiency and product quality. This robust and reliable machine is designed to meet the demands of modern manufacturing, ensuring consistent performance and exceptional results. Contact us today to learn more and request a quote.

Terminal specification: The length of the terminal insulator is less than 7.5mm, and the length of the conductor is less than 10mm.

Crimping result

Quali tipi di terminali può processare la macchina semi-automatica per spellare e crimpare fili WPM-5-40?

La WPM-5-40 è progettata specificamente per la crimpatura ad alto volume di terminali pre-isolati, inclusi cappelli a crimpare e altri connettori isolati. È una macchina per crimpatura a nastro continuo, il che significa che utilizza una striscia o bobina continua di terminali per una produzione efficiente e ininterrotta, rendendola ideale per la produzione di cablaggi a fascio.

Quanto è veloce la WPM-5-40 e cosa significa il suo tempo di ciclo di 2,5 secondi per la mia produzione?

La WPM-5-40 opera con un rapido tempo di ciclo di 2,5 secondi per crimpatura. Questa alta velocità aumenta significativamente la produttività in ambienti industriali, consentendo di processare grandi volumi di fili in modo efficiente. Questo ciclo veloce è fondamentale per soddisfare programmi di produzione impegnativi nell'assemblaggio di cablaggi a fascio.

Cos'è una 'crimpatura quadrilatera' e quali sono i suoi vantaggi?

Una crimpatura quadrilatera si riferisce alla forma di compressione a quattro lati che la WPM-5-40 applica al terminale. Questo design crea una connessione uniforme, ermetica e altamente affidabile che offre una conduttività elettrica e una resistenza meccanica superiori rispetto agli stili di crimpatura più semplici. Garantisce prestazioni costanti e riduce il rischio di guasti della connessione nei vostri cablaggi.

La WPM-5-40 è adatta per una piccola officina, o è solo per la produzione su larga scala?

Sebbene progettata per la produzione industriale ad alto volume, il funzionamento semi-automatico e il design user-friendly della WPM-5-40 la rendono uno strumento di produttività potente per qualsiasi operazione che necessiti di crimpature consistenti e di alta qualità. La sua efficienza giustifica l'investimento per lotti di medie e grandi dimensioni, ma potrebbe essere sovradimensionata per un uso occasionale a volume molto basso.

Quali funzioni di lavorazione del filo svolge questa macchina oltre alla crimpatura?

Come macchina completa per la lavorazione dei fili, la WPM-5-40 esegue sia la spellatura che la crimpatura in un unico ciclo semi-automatico integrato. Un operatore alimenta il filo e la macchina rimuove automaticamente l'isolamento alla lunghezza richiesta e poi crimpa il terminale pre-isolato sul conduttore, semplificando l'intero processo di terminazione.
