Macchina per saldatura automatica USB e Type-C JW-USB501V11

Name: Macchina per saldatura automatica USB e Type-C JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

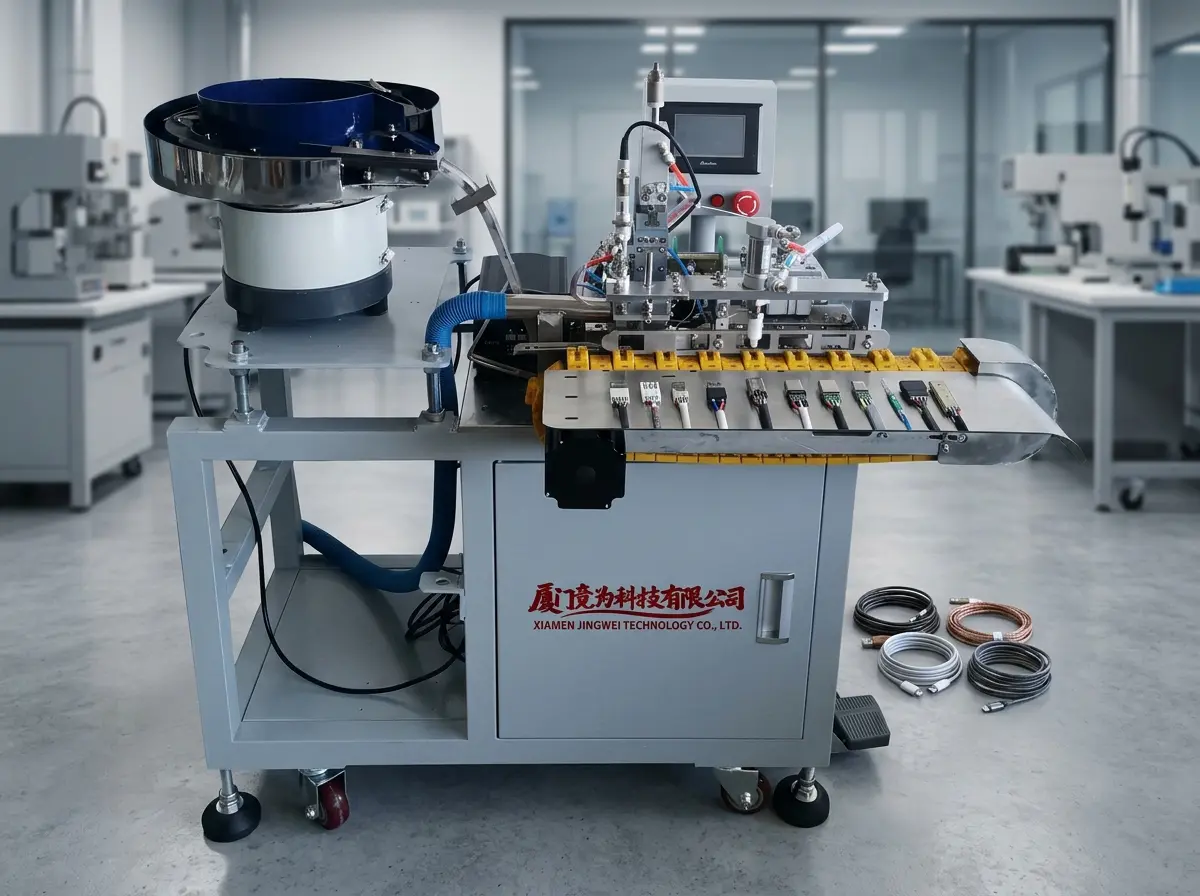

USB & Type-C Automatic Soldering Machine JW-USB501V11
1. Panoramica del Prodotto
La serie di macchine per saldatura automatica USB e Type-C rappresenta l'apice dell'automazione di precisione nella produzione di connettori. Progettata con oltre 16 anni di continua evoluzione in R&S dal 2010, questa linea di prodotti offre affidabilità e prestazioni senza pari per la produzione di connettori USB, Type-C, HDMI, DC e jack per cuffie da 3,5 mm. Specificamente progettate per ambienti di produzione di cablaggi e connettori, queste macchine combinano tecnologia all'avanguardia con un funzionamento intuitivo per garantire giunti di saldatura di alta qualità in modo costante su scala produttiva. Che tu stia producendo connettori USB-A standard o le più recenti configurazioni Type-C, questa serie offre la flessibilità, la precisione e la durata richieste dalla moderna produzione elettronica.

2. Caratteristiche del Prodotto
• Flusso di Processo Semi-Automatico: Il carico manuale è seguito da una sequenza completamente automatica di spelatura, taglio, pelatura, spelatura dell'anima, alimentazione vibrante e scarico automatico, riducendo drasticamente i costi di manodopera e garantendo la coerenza del processo.
• Sistema di Guida Visiva Intelligente: Un'interfaccia di guida visiva integrata fornisce agli operatori diagnostiche intuitive, rendendo la manutenzione e la risoluzione dei problemi semplici anche per personale meno esperto.
• Design Modulare Lavorato a CNC: Componenti modulari di precisione lavorati a CNC consentono un rapido smontaggio, una facile manutenzione e una sostituzione rapida delle parti per ridurre al minimo i tempi di fermo produzione.
• Funzionamento Ecologico: Progettate con ingegneria eco-consapevole, le macchine riducono al minimo la generazione di rifiuti e operano nel rispetto di rigorosi standard di conformità ambientale.
• Strutturalmente Ottimizzato: La costruzione pesante in fusione e lavorata fornisce eccezionale rigidità e resistenza alle vibrazioni, garantendo prestazioni stabili e ripetibili per cicli produttivi prolungati.

3. Modelli del Prodotto
Modello 1: JW-USB501V11+
Il JW-USB501V11+ è il modello di punta avanzato della serie, dotato di un sofisticato sistema a doppio monitor che fornisce monitoraggio della produzione in tempo reale e visualizzazione diagnostica. Offrendo la massima capacità di produttività della gamma, questo modello è progettato appositamente per linee di produzione ad alto volume dove la massima resa e il tempo di attività sono critici. I suoi avanzati sistemi servoazionati e il controllo intelligente del processo offrono una precisione di saldatura senza pari su tutti i tipi di connettori supportati.
• Sistema di diagnostica e monitoraggio della produzione in tempo reale a doppio monitor
• Massima capacità di produttività della serie
• Controllo del movimento servoazionato avanzato
• Ideale per linee di produzione continua ad alto volume
Modello 2: JW-USB401V9.2
Il JW-USB401V9.2 è dotato di un sistema di alimentazione a ciotola vibrante integrato che migliora significativamente la precisione di alimentazione e riduce l'intervento manuale. Questo modello raggiunge un equilibrio ottimale tra ingombro ridotto e prestazioni potenti, rendendolo una scelta eccellente per ambienti di produzione medio-alti dove l'efficienza dello spazio è apprezzata insieme alla capacità produttiva.
• Alimentatore a ciotola vibrante integrato per l'alimentazione automatica dei connettori
• Maggiore precisione e affidabilità di alimentazione
• Design compatto ma potente
• Ideale per ambienti di produzione medio-alti
Modello 3: JW-USB401V9.1 / V9.1+
Il JW-USB401V9.1 e la sua variante migliorata V9.1+ offrono un design mini compatto ideale per ambienti di produzione con spazio limitato, come officine su piccola scala o strutture con spazio ridotto. Come soluzione di automazione di base economica della serie, questi modelli offrono la stessa precisione e affidabilità per cui la linea di prodotti è nota, rimanendo facili da usare e mantenere.
• Design mini compatto per ambienti con spazio limitato
• Soluzione di automazione di base economica
• Facile da usare e mantenere
• La variante V9.1+ include funzionalità migliorate per una maggiore compatibilità

4. Specifiche Tecniche

Parametro	Specifica
Alimentazione	AC 110-220V
Consumo Energetico	300W
Requisito di Pressione Aria	6-8 KG/cm²
Capacità Produttiva	1.600 - 2.300 pz/h
Dimensioni Macchina (L x P x A)	116 x 66 x 100 cm
Tasso di Resa	≥ 99%
Vita Utile di Progetto	8 - 10 anni
Sezione Cavo Applicabile	Specifiche standard per cavi USB/cavi dati

5. Vantaggi del Prodotto
• Componenti Premium: Realizzata con componenti di prima qualità di provenienza taiwanese per affidabilità a lungo termine e prestazioni di precisione comprovate.
• Sistema Diagnostico Intelligente: Diagnostica avanzata di bordo con guida passo-passo per la risoluzione dei problemi consente una rapida identificazione e risoluzione dei guasti, riducendo al minimo i tempi di fermo.
• Struttura Modulare Lavorata a CNC: La costruzione modulare di precisione lavorata a CNC garantisce tolleranze esatte, rigidità strutturale e facile accesso per la manutenzione.
• Capacità Massima fino a 2.300 pz/ora: La produttività leader del settore consente una produzione ad alto volume per soddisfare programmi di produzione impegnativi.
• Tasso di Resa Verificato al 99%: Tasso di resa costantemente raggiunto e verificato del 99% o superiore garantisce sprechi minimi e massima qualità del prodotto.
• Vita Utile dell'Apparecchiatura di 8-10 Anni: Ingegneria robusta e materiali premium offrono una vita utile di progetto dell'apparecchiatura da 8 a 10 anni, proteggendo il tuo investimento.
• Ampio Portafoglio di Brevetti: Supportata da un ampio portafoglio di oltre 100 brevetti nelle principali tecnologie di automazione e saldatura, garantendo prestazioni e innovazione all'avanguardia.

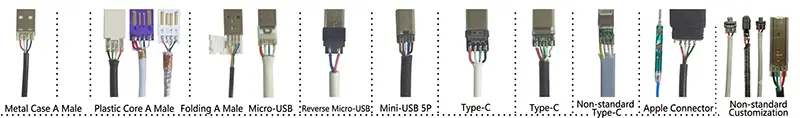

6. Tipi di Connettori Compatibili
• USB-A Maschio a Guscio Metallico
• USB-A Maschio a Nucleo Plastico
• USB-A Maschio Piegato
• Micro USB
• Micro USB (Inverso)
• Mini USB a 5 Pin
• USB Type-C
• USB Type-C (Non standard)
• Apple Lightning
• Connettori Personalizzati / Non standard

7. Flusso di Lavoro dell'Applicazione
La macchina segue un flusso di lavoro semiautomatico snello progettato per massimizzare la produttività mantenendo una qualità di saldatura eccezionale. Il processo consiste nei seguenti passaggi:
Passaggio 1: Caricamento Manuale
L'operatore posiziona i connettori nell'attrezzatura di precisione, posizionandoli per la sequenza di processo automatizzata.
Passaggio 2: Spelatura del Cavo
La macchina rimuove automaticamente la guaina esterna del cavo alla lunghezza specificata esatta con alta precisione.
Passaggio 3: Taglio
I fili vengono tagliati alla lunghezza precisa richiesta, garantendo l'accuratezza dimensionale per la lavorazione a valle.
Passaggio 4: Pelatura
Gli strati di isolamento interno vengono rimossi con cura, esponendo i fasci di conduttori senza danni.
Passaggio 5: Spelatura dell'Anima
I fili dell'anima individuali vengono spelati per esporre i conduttori nudi, pronti per la saldatura.
Passaggio 6: Alimentazione Vibrante
Il sistema di alimentazione vibrante automatizzato fornisce i connettori nell'orientamento corretto alla stazione di saldatura.
Passaggio 7: Saldatura Automatica
La saldatura di precisione di tutti i contatti viene eseguita automaticamente con temperatura e tempo di sosta controllati per giunti perfetti.
Passaggio 8: Scarico Automatico
I prodotti finiti vengono espulsi automaticamente dall'attrezzatura, pronti per l'ispezione di qualità e l'imballaggio.

8. Applicazioni Tipiche
• Produzione di cavi dati per l'elettronica di consumo
• Assemblaggio di elettronica di consumo e produzione OEM
• Produzione di connettori USB per periferiche informatiche
• Produzione di cablaggi automobilistici
• Produzione e assemblaggio di apparecchiature per telecomunicazioni

Qual è la capacità produttiva della macchina per saldatura automatica USB e Type-C JW-USB501V11?

La JW-USB501V11 offre una capacità produttiva da 1.600 a 2.300 pezzi all'ora (pcs/h), a seconda del tipo di connettore e delle specifiche del filo. Questa capacità ad alta velocità la rende ideale per la produzione su larga scala di connettori USB, Type-C, HDMI e DC, garantendo un'efficienza elevata nelle linee di assemblaggio cavi.

Come garantisce la JW-USB501V11 un'alta qualità e affidabilità di saldatura?

La macchina raggiunge un tasso di rendimento ≥99% grazie al suo flusso di processo semi-automatizzato, che include il caricamento manuale seguito da spelatura automatica del filo, taglio, pelatura, spelatura dell'anima, alimentazione vibrante e saldatura. Il sistema di guida visiva intelligente integrato fornisce diagnostica in tempo reale e operazione intuitiva, mentre il design modulare lavorato a CNC garantisce precisione e stabilità, minimizzando errori e tempi di fermo.

Quali tipi di connettori può saldare la JW-USB501V11?

Questa macchina per saldatura automatica è progettata per saldare connettori USB, Type-C, HDMI, DC e jack per cuffie da 3,5 mm. È particolarmente ottimizzata per la saldatura di cavi USB e Type-C, rendendola una soluzione versatile per la produzione di cavi dati e cablaggi, supportando calibri standard di cavi USB/cavi dati.

Quali sono le caratteristiche principali che rendono la JW-USB501V11 facile da manutenere e operare?

Le caratteristiche principali includono un design modulare lavorato a CNC che consente un rapido smontaggio e una facile sostituzione delle parti, riducendo i tempi di fermo per manutenzione. Il sistema di guida visiva intelligente offre diagnostica e risoluzione dei problemi intuitive, anche per operatori meno esperti. Inoltre, la costruzione in ghisa pesante fornisce resistenza alle vibrazioni per prestazioni stabili, mentre il processo semi-automatizzato riduce i costi di manodopera e garantisce consistenza.

Quali sono i requisiti di alimentazione e pressione dell'aria per la JW-USB501V11?

La macchina opera con un'alimentazione di AC 110-220V e un consumo energetico di 300W. Richiede una pressione dell'aria di 6-8 kg/cm² per un corretto funzionamento. Queste specifiche la rendono compatibile con i sistemi industriali standard di alimentazione e aria compressa, garantendo una facile integrazione nelle configurazioni produttive esistenti.
