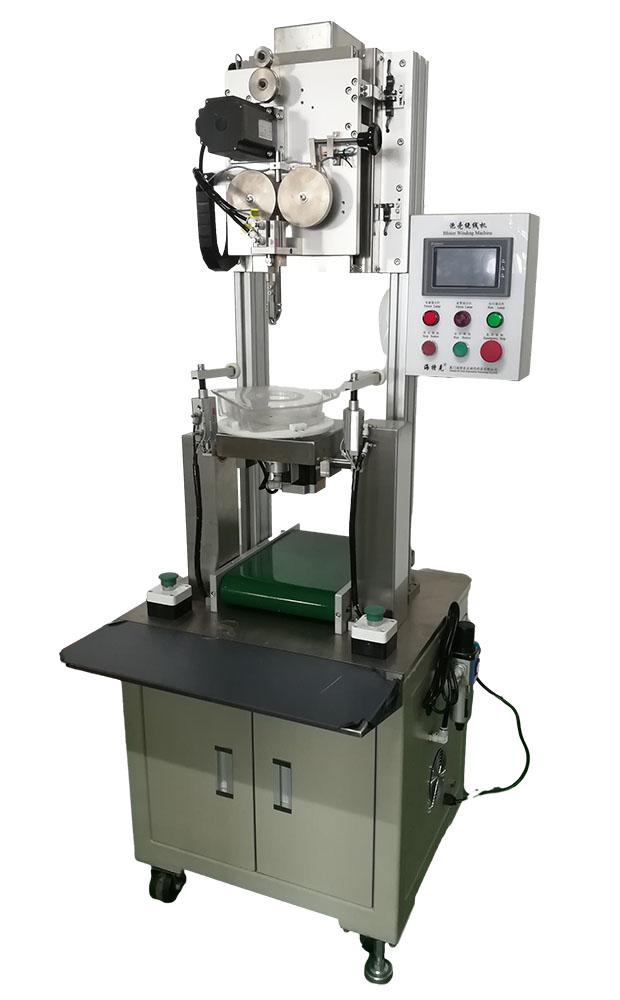

L'avvolgitore a BWM0001-blister viene applicato principalmente per tagliare a lunghezza fissa e confezionare blister di filamenti di plastica, come la linea di rifilatura dell'erba e il monofilamento di nylon. La macchina può tagliare, avvolgere e alimentare automaticamente il filo attraverso l'impostazione dei parametri e il sistema
PLC Diametro del filamento: 1,0~5,0 mm
Velocità di alimentazione: ≤ 2 m/s
Diametro della bolla: 80~200 mm
Diametro del foro: ≥ 45 mm
Altezza della bolla: 20~100 mm
Velocità di produzione: 6~10 pezzi/min (base 15 mlunghezza dell'operatore)
Operatore richiesto: 1 persona (può operare 2~4 unità)Lunghezza della macchina: 650 mm
Larghezza della macchina: 550 mm
Altezza della macchina: 1800 mm
Peso della macchina: Circa 200 kg
Alimentazione: 1 fase AC 220V 50Hz 2Kw
Aria compressa: 0,4~0,6 Mpa1 m3/h
Macchina avvolgitrice
blister CARATTERISTICA
DELLA MACCHINA La macchina avvolgitrice BWM0001-blister viene applicata principalmente per tagliare la lunghezza fissa e confezionare blister di filamenti di plastica, come la linea di taglio dell'erba e il monofilamento di nylon. La macchina può tagliare, avvolgere e alimentare automaticamente il filo attraverso l'impostazione dei parametri e il sistema PLC, che è a basso costo manuale e ad alta capacità produttiva. È necessaria una persona per far funzionare la macchina e la produzione può essere ottenuta fornendo l'elettricità e l'aria compressa.
1 . Interfaccia uomo-macchina del touch screen; controllo centralizzato; funzionamento conveniente; impostazione dei parametri; visualizzazione visiva.
numero arabo. In base al parametro di impostazione, la macchina può abbinare automaticamente l'operazione e contare l'output sotto il sistema PLC.
3 . Il sistema di rilevamento fotoelettrico è in grado di rilevare automaticamente le condizioni di mancanza, fuoriuscita e assenza di filo e di allarmare e interrompere la produzione.
4 . Funzione completa di allarme e protezione della sicurezza; Doppia protezione dell'elettricità e dei macchinari, sicura e affidabile.
CONFIGURAZIONE
DELLA MACCHINA 1 . Modulo di alimentazione.
numero arabo. Modulo di taglio.
3 . Modulo di avvolgimento.
4 . Modulo di traslazione.
5 . Modulo trasportatore.
6 . Modulo telaio.
7 . Programma e sistema di controllo elettrico.
PRINCIPIO DI FUNZIONAMENTO
DELLA MACCHINA 1 . Il modulo di alimentazione alimenta il filo tramite ruote di precisione azionate da motore passo-passo.
numero arabo. Il modulo di taglio taglia il filo attraverso la taglierina in lega che è guidata da una guida lineare e azionata da un cilindro.
3 . Modulo di avvolgimento azionato da motore passo-passo e movimento di alimentazione, avvolgimento e traslazione.
4 . Il modulo trasportatore scarica i blister attraverso un nastro trasportatore azionato da un rullo elettrico.
DISEGNO
TECNICO FORNITO 1 . Manuale operativo.
numero arabo. Disegno di assemblaggio della macchina.
3 . Disegno pneumatico e di controllo.
4 . Disegno elettrico e di controllo.
5 . Elenco dei pezzi di ricambio e delle parti soggette a usura.
PARAMETRO
DI BASE DELLA MACCHINA diametro del filamento: 1,0~5,0 mm
Velocità di alimentazione: ≤ 2 m/s
Diametro della bolla: 80~200 mm
Diametro del foro: ≥ 45 mm
Altezza della bolla: 20~100 mm
Velocità di produzione: 6~10 pezzi/min (base 15 mdi lunghezza)
Operatore richiesto: 1 persona (può operare 2~4 unità)Lunghezza della macchina: 650 mm
Larghezza della macchina: 550 mm
Altezza della macchina: 1800 mm
Peso della macchina: Circa 200 kg
Alimentazione: 1 fase AC 220V 50Hz 2Kw
Aria compressa: 0,4~0,6 Mpa1 m3/h
