Prealimentatore senza tensione per coassiale WPM-K203

📅 2025-05-03 👁️ 583
  • Modello prodotto: WPM-K203

  • Specifiche

    Modello: WPM-K203
    Dimensioni filo disponibili: Φ0,6-5 mm
    Velocità massima di alimentazione: 2,5 m/s
    Peso massimo della bobina: 25 kg
    Alimentazione: 220 V/50 Hz
    Peso: 40 kg
    Dimensioni: 830x550x950 mm
  • Richiedi un preventivo

La WPM-K203 è un prealimentatore senza tensione per cavo coassiale e piccolo cavo di comando da Φ0.6 a 5 mm di diametro esterno. Svolge il cavo da una bobina fino a 25 kg e lo consegna a una stazione di spellatura o crimpatura a una velocità fino a 2.5 m/s, a 220 V 50 Hz monofase. Il telaio misura 830×550×950 mm e pesa 40 kg, così l'unità si colloca accanto alla macchina che alimenta e non in una linea separata.

Il cavo coassiale ha un dielettrico morbido e una treccia di schermatura sotto una guaina sottile. Tirato direttamente da una bobina statica, il dielettrico è sollecitato a ogni ciclo della macchina a valle, il che modifica la capacità e consente al conduttore di spostarsi all'interno dello schermo. Sulla K203 il cavo è portato in un anello trattenuto da un braccio tenditore su una slitta verticale e l'azionamento segue la posizione del braccio; la macchina a valle preleva quindi il cavo dall'anello mentre la bobina ruota solo per ripristinarlo, e la trazione all'uscita si annulla tra un ciclo e l'altro.

Nel gruppo dei prealimentatori la WPM-02 è l'unità compatta, con 8.8 kg e 14 kg di capacità, e le WPM-F001 e WPM-F003 utilizzano un motore da 750 W per 50 kg e 60 kg senza campo filo dichiarato. La WPM-500C è costruita per matasse da 35 kg con foro da 85-320 mm. La K203 è l'unica di queste a essere specificata per un campo filo così stretto, Φ0.6-5 mm, e per una velocità di consegna così alta, 2.5 m/s.

Caratteristiche principali

1. Campo cavo Φ0.6-5 mm, che copre coassiale tipo RG, triassiale e cavo di comando a guaina sottile.

2. Velocità di consegna fino a 2.5 m/s, impostata sul ritmo di ciclo della macchina a valle.

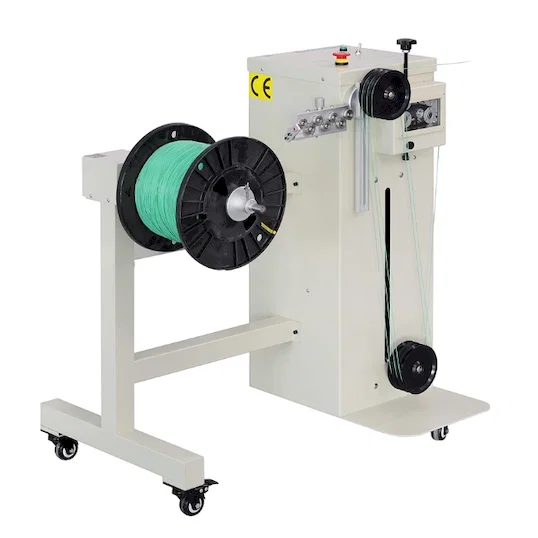

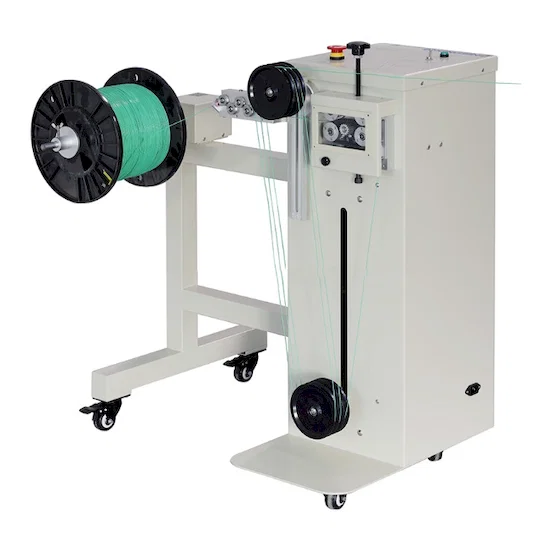

3. Braccio tenditore su slitta verticale che trattiene un anello di riserva del cavo; l'azionamento segue la posizione del braccio, così lo svolgimento segue la domanda e non è continuo.

4. Capacità di 25 kg sul mandrino laterale a sinistra della colonna, con la flangia della bobina staccata dal telaio.

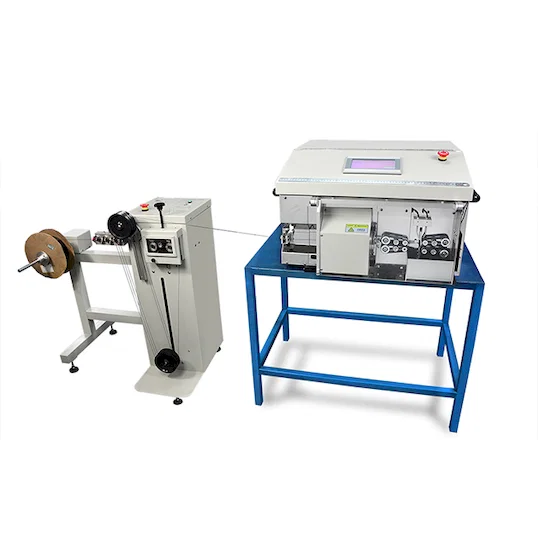

5. Set di pulegge di guida in uscita che allinea il cavo all'altezza di ingresso di uno spellacavi da banco, come nell'allestimento con l'unità che alimenta una macchina su supporto.

6. Cassetta di comando in sommità della colonna con pulsante di avvio e fungo di emergenza a portata; 220 V 50 Hz, 40 kg su quattro piedini di livellamento.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-K203
Tipo di macchinaPrealimentatore senza tensione con braccio tenditore
Sezione del filo disponibileΦ0.6-5 mm
Velocità massima di alimentazione2.5 m/s
Peso massimo della bobina25 kg
Alimentazione220 V / 50 Hz
Dimensioni830×550×950 mm
Peso40 kg

Applicazioni

— Collegamenti per telecamera e antenna automobilistici: coassiale tipo RG, svolgimento a monte di spellatura e crimpatura dei terminali

— Assemblaggio di cavi patch RF e broadcast: coassiale prelevato da bobina da 25 kg verso una macchina di taglio e spellatura

— Linee per jumper di set-top box e router: coassiale sottile alimentato a uno spellacavi da banco senza allungare il dielettrico

— Assemblaggio di cavi di misura e strumentazione: cavo sotto guaina dove il conduttore non deve allungarsi

— Celle di spellatura coassiale ad alto ritmo, dove l'inerzia della bobina tirerebbe altrimenti il conduttore
