Avvolgitrice e legatrice per fune d'acciaio WPM-40-80S

📅 2025-05-03 👁️ 1,135
  • Modello prodotto: WPM-40-80S

  • Specifiche

    Modello: WPM-40-80S
    Diametro taglio:
    Diametro bobina cavo: 50-280 mm
    Diametro piatto avvolgimento: 350 mm
    Potenza:
    Tensione: AC220V 50 Hz/60 Hz
    Velocità avvolgimento: 1-10 sec/cerchio
    Peso: 230 kg
    Dimensioni: L1000 × W450 × H800 mm
    Efficienza: 3 bobine da 10 metri/min
  • Richiedi un preventivo

Il WPM-40-80S avvolge fune di acciaio, lega la matassa e la taglia a una lunghezza misurata. L'alimentazione porta un treno di raddrizzatura a rulli scanalati a monte dell'avvolgitore, che toglie alla fune l'arco preso sul tamburo prima che arrivi al piatto da 350 mm. Le matasse si formano a 50-280 mm e vengono legate a 18-45 mm con filo di ferro rivestito in gomma tagliato a 120-200 mm. Il taglio accetta fune fino a 8 mm di diametro, il carico di avvolgimento è di 2,5 kg e la lunghezza è mantenuta da una misura statistica sul contatore anziché da un finecorsa meccanico.

La fune di acciaio non si comporta come un cavo su un avvolgitore: conserva la curva che aveva sul tamburo e una matassa avvolta da quella si apre appena la legatura viene rilasciata. Sono i rulli di raddrizzatura a far sì che la matassa resti tonda, e la legatura viene applicata mentre la fune è ancora trattenuta sul piatto. Nel percorso manuale la fune si taglia a misura con una cesoia, si avvolge a mano contrastando il proprio arco e si lega con filo, un lavoro a due persone su fune da 8 mm. Qui l'operatore carica il tamburo e preleva le matasse finite.

Il WPM-40-80 è lo stesso telaio e le stesse caratteristiche realizzati per cavo isolato, senza il treno di raddrizzatura; la 40-80S è la versione per fune e va scelta quando il materiale è fune di acciaio, trefolo zincato o fune sintetica rigida. Rispetto agli avvolgitori da banco del gruppo, la WPM-5-30 e la WPM-2009LC, la differenza è la capacità di taglio a 8 mm, l'azionamento da 2,5 kW e il carico di avvolgimento di 2,5 kg, che è ciò che richiede un tamburo di fune. Misure di matassa e legatura sono le stesse del modello per cavo, così le due macchine possono condividere le specifiche di imballo.

Caratteristiche principali

1. Rulli di raddrizzatura scanalati a monte dell'avvolgitore eliminano l'arco del tamburo prima che la fune raggiunga il piatto.

2. Diametro matassa 50-280 mm su piatto da 350 mm, legata a 18-45 mm con filo di ferro rivestito in gomma da 120-200 mm.

3. Taglia fune di acciaio fino a 8 mm di diametro, con carico di avvolgimento nominale di 2,5 kg.

4. Misura statistica della lunghezza, conteggio metrico e riavvolgimento, così la lunghezza di taglio deriva dal contatore.

5. Avvolgimento a 1-10 secondi per giro, con tre matasse da 10 metri al minuto senza legatura.

6. Stesso telaio a pavimento da 230 kg del modello per cavo, sotto 2500 W, 1000 x 450 x 800 mm su ruote e piedini di livellamento.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-40-80S
MaterialeFune di acciaio
Diametro di tagliofino a 8 mm
Diametro matassa50-280 mm
Diametro piatto di avvolgimento350 mm
Diametro matassa legabile18-45 mm
Lunghezza filo di legatura120-200 mm
Materiale della fascettaFilo di ferro rivestito in gomma
Velocità di avvolgimento1-10 s/giro
Tolleranza di avvolgimento25 mm
Carico filo di avvolgimentofino a 2,5 kg
Efficienza3 matasse da 10 m/min senza legatura
TensioneAC 220 V, 50/60 Hz
Potenza nominalesotto 2500 W
Dimensioni1000 x 450 x 800 mm
Peso230 kg

Applicazioni

— Distribuzione di fune di acciaio: fune tagliata dal tamburo in matasse legate di lunghezza fissa per la consegna in cantiere.

— Fornitori per sollevamento e imbracature: scorte di brache e fune di uso generale avvolte, legate e tagliate su ordinazione.

— Fune per recinzioni e barriere: fune zincata ridotta in matasse legate per confezioni da rivendita e da impresa.

— Cavi per ambiente marino e porte da garage: fune rigida e gruppi di cavo avvolti a 50-280 mm e legati per il trasporto.

— Fabbriche di fune metallica: avvolgimento, legatura e taglio di fine linea della fune finita prima della reggiatura.

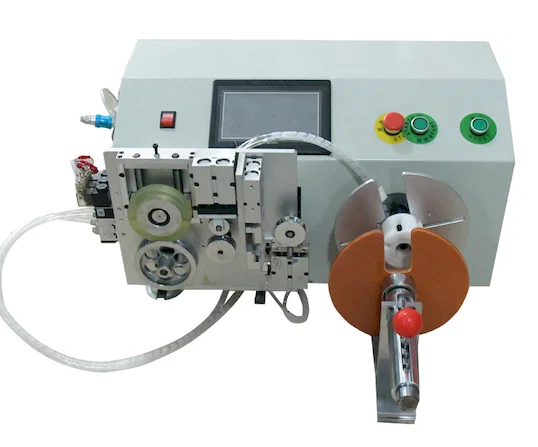

WPM-40-80S wire rope coiling, cutting and tying machine with orange winding discTwo tied coils of braided sleeve and rubber cable beside diameter rangesComparison table of desktop and floor meter winding machines with photosFloor-standing meter winding and binding machine with specification tablePLC control panel and stepper motors inside the coiling machine
