Il WPM-60A posiziona un filo, alimenta un'etichetta autoadesiva, semidistacca il supporto e piega l'etichetta sul filo in un unico ciclo automatico. Accetta fili da 3 a 10 mm di diametro ed etichette fino a 135 mm di lunghezza e 50 mm di larghezza, mantiene la posizione di applicazione entro 0,5 mm e produce 900-1000 pz/h a 220 V CA 50/60 Hz. L'operatore carica e scarica il fascio; posizionamento, alimentazione, distacco e piegatura sono eseguiti dalla macchina.

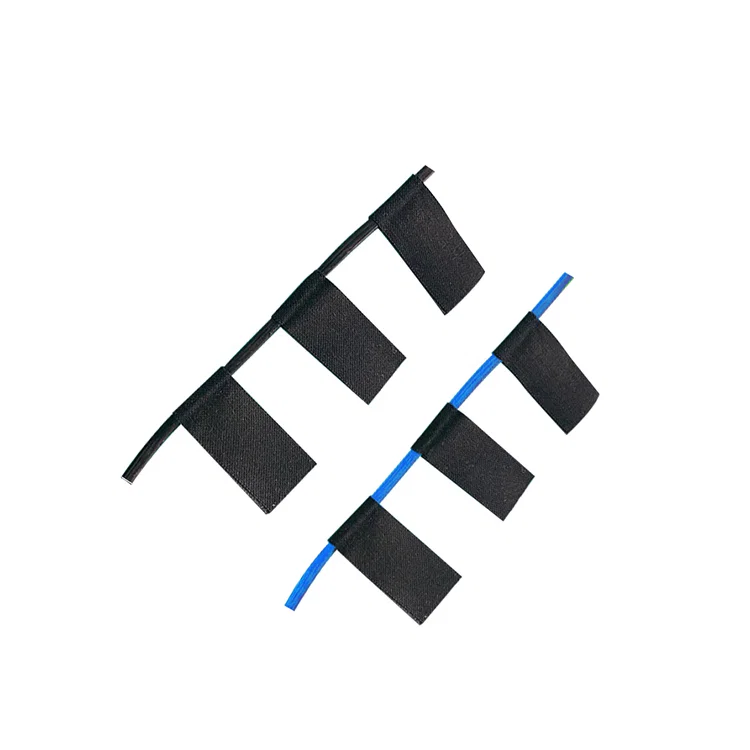

Un'etichetta applicata a mano non è mai squadrata: l'avvolgimento parte in un punto diverso su ogni filo, la coda si solleva e la faccia stampata finisce sulla curva del cavo invece che su una bandiera piatta. Il WPM-60A posiziona prima il filo contro un arresto, porta l'etichetta in una posizione fissa, semidistacca il supporto e piega le due metà attorno al filo, così la bandiera si trova alla stessa distanza dall'estremità del filo su tutto il lotto. Poiché la piegatura è meccanica, la tolleranza di 0,5 mm si mantiene all'intera cadenza di 900-1000 pz/h invece di peggiorare con la stanchezza dell'operatore.
Le unità X-130 e 1150D della stessa gamma distribuiscono o distaccano solo etichette e le consegnano a un operatore; il WPM-60A aggiunge le stazioni di posizionamento del filo e di piegatura, così l'etichetta viene applicata su cavo da 3-10 mm all'interno della macchina. È un armadio a pavimento su ruote con il rotolo di etichette portato sopra la testa di piegatura e un piano di lavoro in acciaio inossidabile sul frontale, dimensionato per stare a un banco di cablaggio e non su una linea di imballo.
Caratteristiche principali
1. 900-1000 pz/h in un unico ciclo automatico, dal carico del filo all'etichetta piegata sul cavo.
2. Campo filo 3-10 mm che copre filo unipolare di cablaggio e i piccoli cavi multipolari usati su fasci di comando e elettrodomestici.
3. Capacità etichetta 135 mm di lunghezza per 50 mm di larghezza, personalizzabile, così una bandiera con codice a barre, codice articolo e testo entra senza tagli.
4. Precisione di applicazione entro 0,5 mm, garantita dalla piegatura meccanica e non dal giudizio dell'operatore.
5. Quattro stazioni separate in un ciclo: posizionamento del filo, alimentazione dell'etichetta, semidistacco del supporto e piegatura, ciascuna impostata in modo indipendente.
6. Armadio a pavimento su ruote con rotolo di etichette montato sopra la testa di piegatura e piano di lavoro in acciaio inossidabile al punto di carico.
7. Alimentazione a 220 V CA 50/60 Hz, così l'unità si collega a una presa monofase standard del banco di cablaggio.
Technical Specifications
| Parametro | Specifica |
|---|
| Modello | WPM-60A |
|---|
| Tipo di macchina | Macchina automatica per piegatura di etichette autoadesive su fasci cavi |
|---|
| Diametro filo | 3-10 mm |
|---|
| Dimensione etichetta | Lunghezza entro 135 mm, larghezza entro 50 mm (personalizzabile) |
|---|
| Precisione di applicazione | Entro 0,5 mm |
|---|
| Funzione | Distribuzione automatica dell'etichetta, semidistacco e piegatura sul filo |
|---|
| Principio | Posizionamento del filo, alimentazione dell'etichetta, distacco e applicazione |
|---|
| Efficienza | 900-1000 pz/h |
|---|
| Alimentazione | 220 V CA 50/60 Hz |
|---|
Applicazioni

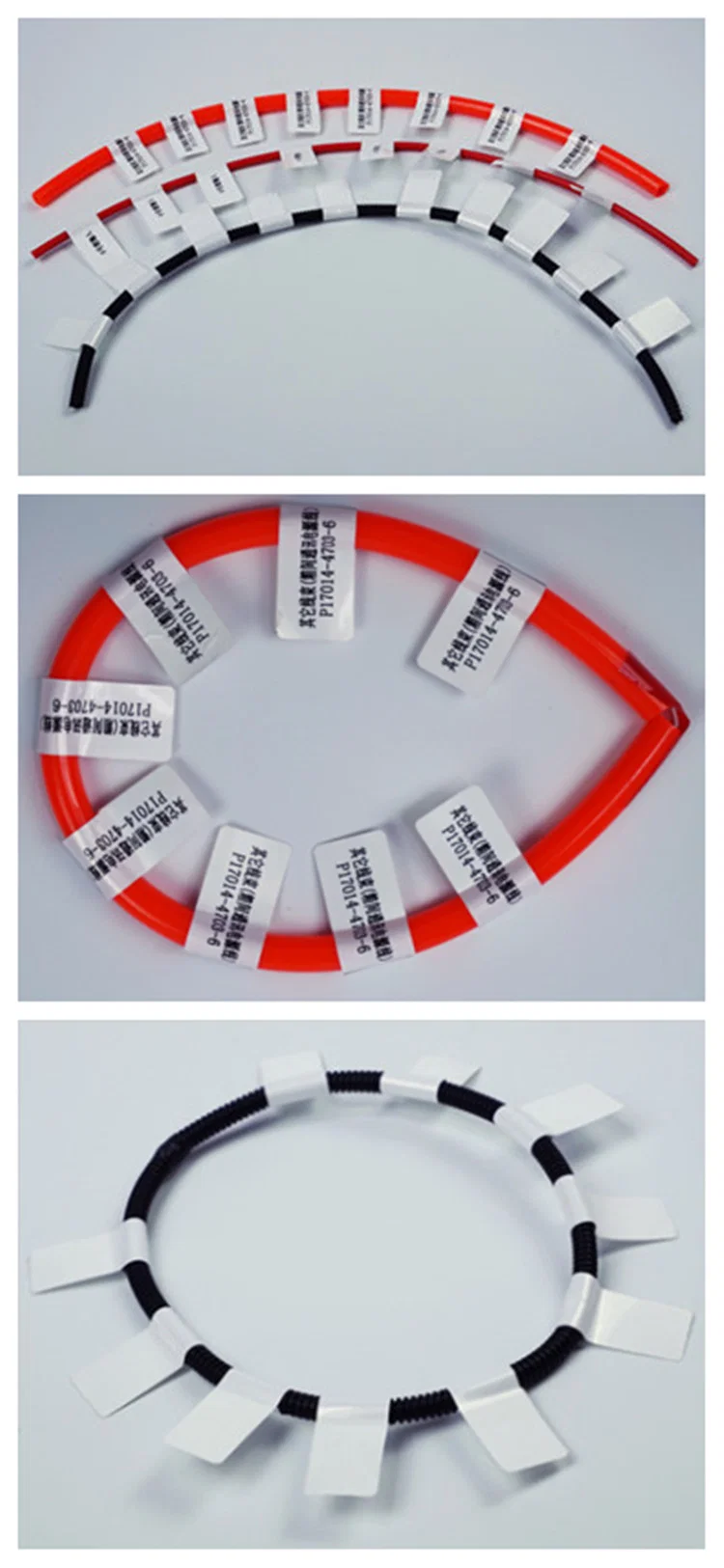

— Cablaggio quadri di controllo: etichette a bandiera piegate su filo di quadro da 3-10 mm a ogni terminazione, con la stampa piatta per l'ispezione.
— Linee di fasci per elettrodomestici: etichette a codice a barre e dati tecnici applicate su fili in PVC dopo taglio e crimpatura.
— Fasci automobilistici e motociclistici: etichette di identificazione piegate a distanze fisse dalle estremità dei connettori.
— Terzisti di assemblaggio cavi: etichettatura in lotto degli assiemi finiti prima di imballo e spedizione.
— Marcatura tubi e tubazioni: la stessa piegatura applicata a tubi e guaine da 3-10 mm dove è prescritto un marcatore avvolgente.
