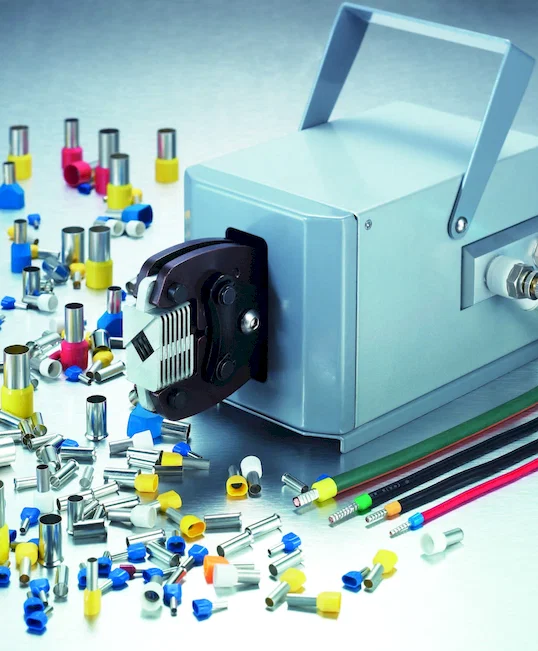

La WPM-120Y è una crimpatrice pneumatica per terminali con campo di crimpatura dichiarato 0,25-120 mm². È comandata a pedale: l'operatore tiene il filo in una mano e il terminale nell'altra, e il cilindro da 2,5 T chiude lo stampo alla pressione del pedale. Questa soluzione è adatta alla terminazione ripetitiva di capicorda isolati, terminali tubolari e capicorda di piccola sezione, dove entrambe le mani sono impegnate allo stampo.
I terminali del campo 0,25-120 mm² hanno spessori di parete diversi, e una pinza manuale fissa o lascia incompleta la formatura delle misure grandi o comprime troppo quelle piccole. La WPM-120Y lavora a 0,5-0,7 MPa con manometro e riduttore montati sul fianco del corpo, così la pressione di esercizio si legge e si imposta sulla macchina. Lo stampo è in un blocco avvitato sul frontale del telaio da 286×125×165 mm, direttamente nel campo visivo dell'operatore.
La 120Y è l'unico modello da 2,5 T della gamma che dichiara un campo di filo, 0,25-120 mm², e lavora con un limite di 0,7 MPa anziché gli 0,8 MPa della 20M e della 50L. Pesa 6,5 kg contro 5,5 kg e 5 kg, e il telaio misura 286×125×165 mm anziché 275×128×145 mm. Quando il carico supera 2,5 T, la WPM-300L fornisce 9,0 T.
Caratteristiche principali
1. Campo di crimpatura dichiarato 0,25-120 mm², che copre dai capicorda di comando ai conduttori di potenza da 120 mm² su una sola macchina.
2. Azionamento a pedale che lascia entrambe le mani allo stampo per posizionare il terminale e trattenere il filo durante la corsa.
3. Resa di 2,5 T a 0,5-0,7 MPa, con limite di pressione adeguato ai barilotti più piccoli della parte bassa del campo.
4. Manometro e riduttore sul fianco del corpo per leggere e regolare la pressione di esercizio senza lasciare il banco.
5. Blocco stampo frontale inserito nel telaio da 286×125×165 mm all'altezza del banco, con il punto di crimpatura in vista diretta.
6. 6,5 kg con maniglia superiore pieghevole; la macchina si sposta a mano tra i banchi e si appoggia sul piano di lavoro.
Specifiche tecniche

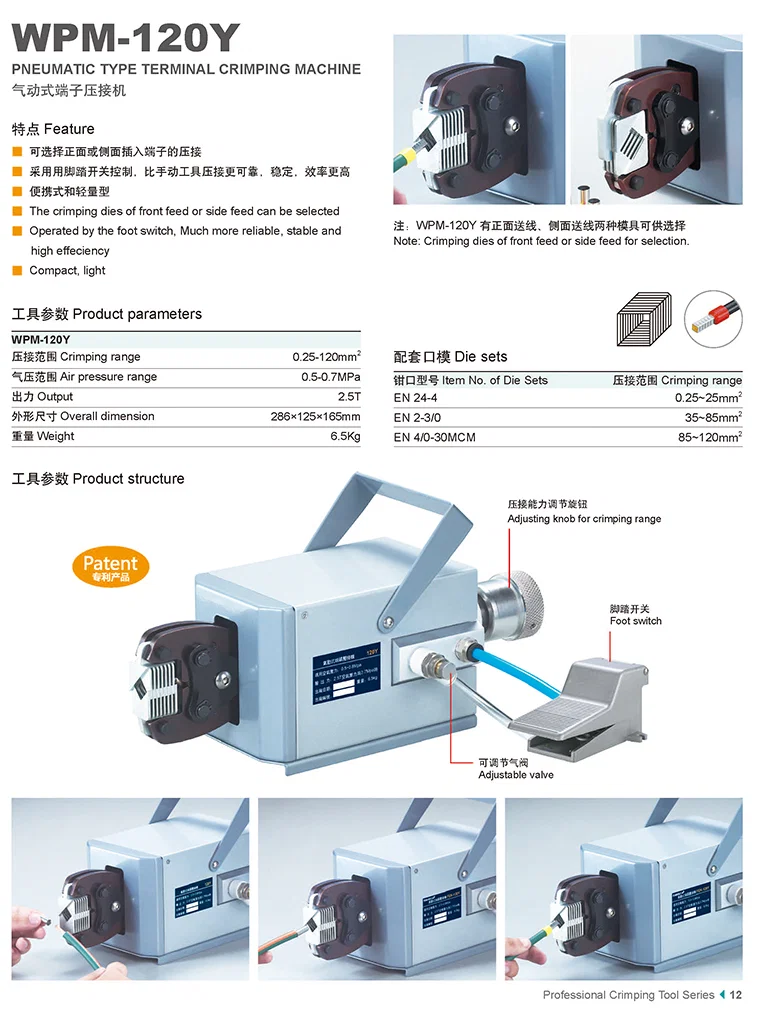

| Parametro | Specifica |
|---|
| Modello | WPM-120Y |
|---|
| Tipo di macchina | Crimpatrice pneumatica per terminali |
|---|
| Campo di crimpatura | 0,25-120 mm² |
|---|
| Resa | 2,5 T |
|---|
| Campo di pressione dell'aria | 0,5-0,7 MPa |
|---|
| Dimensioni d'ingombro | 286×125×165 mm |
|---|
| Peso | 6,5 kg |
|---|
Applicazioni
— Cablaggio di quadri e apparecchiature, con crimpatura di capicorda isolati colorati su conduttori da 0,25 mm² in su prima del collegamento alle morsettiere.
— Quadri per macchine utensili e azionamenti, con applicazione di capicorda tubolari e tubetti su conduttori di motore e inverter.
— Cablaggi per ferrovia, segnalamento e impianti civili, con terminazione in volume di cavo multipolare di comando.
— Cablaggio elettrodomestici, con chiusura di capicorda su conduttori di resistenza, termostato e terra su linea cadenzata.
— Banchi di prefabbricazione per installatori elettrici che producono fasci tagliati e crimpati a misura.
