Spellacavi rotativo pneumatico per cavi da 50 mm WPM-X600

📅 2025-05-03 👁️ 929
  • Modello prodotto: WPM-X600

  • Specifiche

    Modello: WPM-X600
    Diametro massimo filo: 50 mm
    Lunghezza massima spelatura: 100 mm
    Sistema controllo: Controller dedicato
    Metodo spelatura: Pelatura rotativa
    Corsa: 0-300 mm
    Tensione: 220V 50-60 Hz
    Pressione aria: 0,5-0,7 Mp
    Potenza: 200W
    Diametro spelatura: ø10-ø50 mm
    Tolleranza spelatura: ±0,2
    Velocità: 20-40 pcs/min
    Dimensioni: 1000x450x350 mm
    Peso: 80 KG
  • Richiedi un preventivo

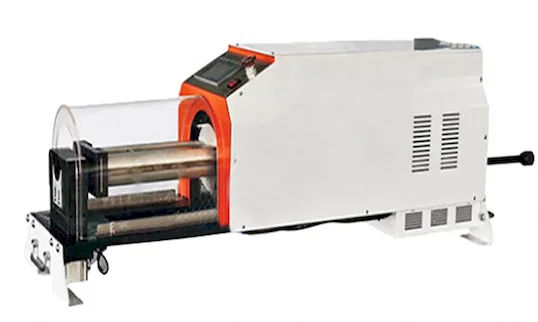

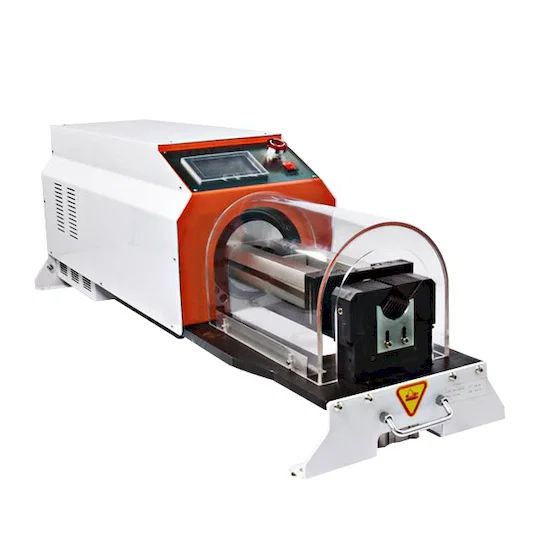

La WPM-X600 è uno spellacavi rotativo pneumatico costruito per cavo con diametro esterno da 10 a 50 mm. Una testa di pelatura rotativa si chiude attorno al cavo e rimuove l'isolamento su una lunghezza impostata da una corsa di 0-300 mm, a 20-40 pezzi al minuto. La macchina funziona a 220 V 50/60 Hz con azionamento da 200 W e aria di stabilimento a 0.5-0.7 MPa.

La lama orbita attorno all'asse del cavo invece di chiudersi diritta su di esso, così la profondità di taglio è identica in ogni punto della circonferenza. È questa la differenza rispetto a una lama diritta o a un coltello manuale su cavo CC da 50 mm, dove la profondità cambia con l'angolo dell'operatore e il conduttore viene facilmente intaccato. La tolleranza di spellatura è mantenuta entro ±0.2 mm e il cilindro pneumatico applica una forza di bloccaggio costante invece di una molla o della presa manuale.

All'interno della gamma, la WPM-28 tratta cavo coassiale e semimorbido da 0.3 a 6.99 mm con nove passi programmabili, mentre la WPM-X600 copre solo l'estremità grande e pela per corsa invece che con programmi a passi memorizzati. La troncatrice pneumatica WPM-C50 condivide la capacità di 50 mm ma esegue solo il taglio, senza pelatura.

Caratteristiche principali

1. Testa di pelatura rotativa: la lama percorre l'asse del cavo mantenendo la profondità di taglio uniforme su tutta la circonferenza entro ±0.2 mm.

2. Corsa di 0-300 mm che imposta la lunghezza di spellatura in un passaggio, comprese finestre lontane dall'estremità del cavo.

3. Diametro di spellatura ø10-ø50 mm, che copre le sezioni di cavo per bus CC e pacco batteria usate nei gruppi per nuova energia.

4. Bloccaggio pneumatico a 0.5-0.7 MPa che mantiene costante la forza di presa nell'arco del turno, indipendentemente dalla forza dell'operatore.

5. Produzione di 20-40 pz/min, pari a 1.200-2.400 pezzi all'ora da una sola postazione.

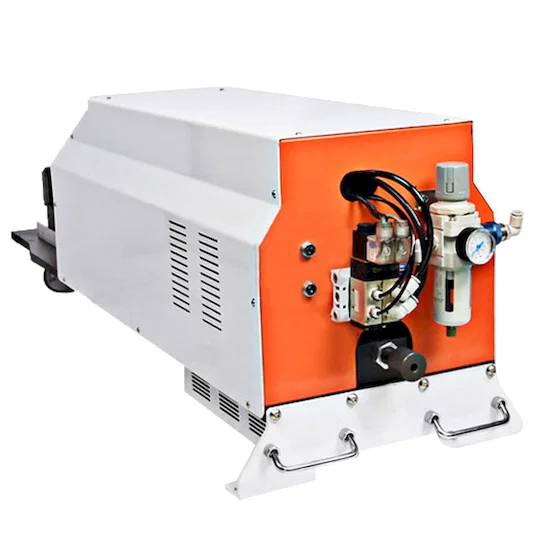

6. Controllore dedicato con pannello LCD sull'estremità della testa e filtro-regolatore con elettrovalvola sul retro; 200 W, 220 V, 80 kg su base di 1000×450×350 mm con maniglie di sollevamento.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-X600
Tipo di macchinaSpellacavi rotativo pneumatico
Sistema di controlloControllore dedicato con LCD
Metodo di spellaturaPelatura rotativa
Diametro di spellaturaø10-ø50 mm
Lunghezza di spellatura (corsa)0-300 mm
Tolleranza di spellatura±0.2 mm
Velocità20-40 pz/min
Pressione dell'aria0.5-0.7 MPa
Potenza200 W
Tensione220 V, 50/60 Hz
Dimensioni1000×450×350 mm
Peso80 kg

Applicazioni

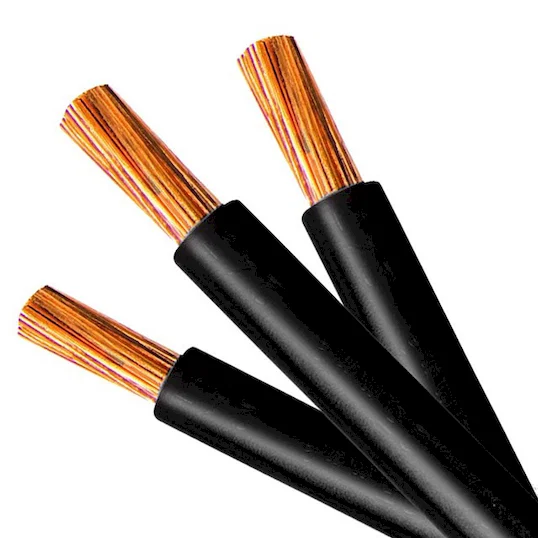

— Cablaggi per bus CC e pacchi batteria di veicoli a nuova energia: cavo XLPE e siliconico da 10-50 mm di diametro esterno, rimozione della guaina prima della crimpatura dei capicorda

— Gruppi per colonnine di ricarica e armadi di accumulo: spellatura della guaina esterna agli ingressi dei connettori

— Distribuzione industriale e cablaggio di apparecchiature di manovra: preparazione delle estremità su conduttori di grande sezione

— Cavi di saldatura e assemblaggio di ponticelli pesanti: rimozione della guaina alle terminazioni

— Cavi di alimentazione di motori e generatori: spellatura dell'isolamento su cavo flessibile in gomma
