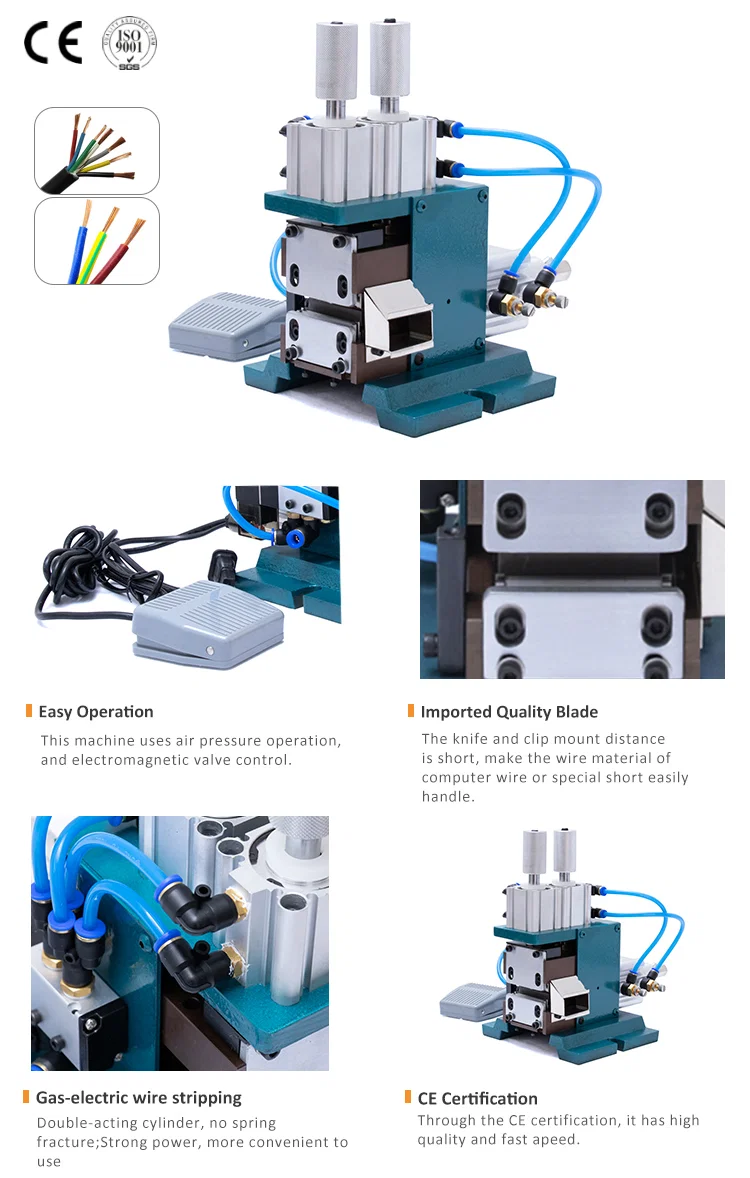

La WPM-3F+T è una macchina pneumatica che spela e torce l'estremità di un filo in un solo ciclo. Il campo di lunghezza di spellatura è 3-25 mm, la testina è azionata ad aria a 0,4-0,75 MPa e l'unità funziona a 220 V/50 Hz o 110 V/60 Hz. Misura 350 x 230 x 350 mm e pesa 15 kg.
Su una linea manuale spellatura e torsione sono due operazioni e di solito due operatori, con la misura della torsione affidata alla mano. Qui la stessa corsa che estrae l'isolante fa ruotare le trecce, per cui la lunghezza di torsione corrisponde alla lunghezza di spellatura a ogni ciclo e la coda non deve essere ripresa. Rispetto a una spellatrice verticale semplice, la testina di torsione aggiuntiva elimina la fase in cui le trecce libere si aprono e devono essere ricompattate prima della stagnatura o della crimpatura.

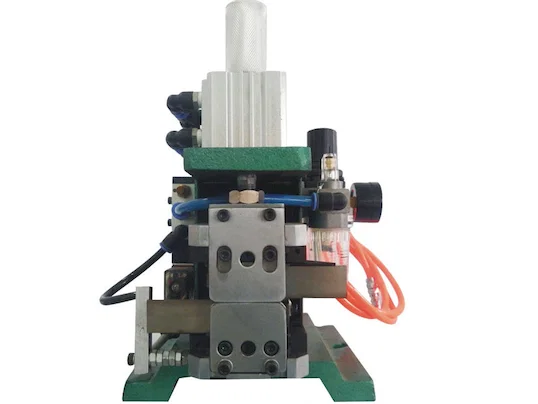

Nella serie WPM la 3F+T è la versione con torsione della piattaforma 3F da 20 mm, estesa a 25 mm di spellatura e torsione. La WPM-4F+T lavora su un inviluppo più ampio, 3-30 mm, e gestisce 1-10 fili per ciclo a 120-130 cicli al minuto, quindi è adatta a cavo multipolare e non a conduttori singoli. La WPM-3FA segue una strada del tutto diversa, usando una resistenza da 200 W per rammorbidire l'isolante su cavo trecciato AWG 18-32 invece di incidere e torcere.
Caratteristiche principali
1. Spellatura e torsione completate in un unico ciclo pneumatico, senza una seconda movimentazione
2. Lunghezza di spellatura 3-25 mm, con il tratto torto che segue la stessa impostazione
3. Cadenza nominale 120-30 pz/min, che cala all'aumentare della lunghezza di spellatura e torsione
4. Testina pneumatica funzionante a 0,4-0,75 MPa, con circuito aria e regolatore sul telaio
5. Configurazione a doppia tensione, 220 V/50 Hz o 110 V/60 Hz
6. Telaio da 350 x 230 x 350 mm e 15 kg, con interruttore a pedale per tenere entrambe le mani sul filo
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-3F+T |
|---|
| Funzione | Spellatura e torsione pneumatica del filo |
|---|
| Dimensioni esterne | 350 x 230 x 350 mm |
|---|
| Peso | 15 kg |
|---|
| Alimentazione | 220 V / 50 Hz, 110 V / 60 Hz |
|---|
| Pressione dell'aria | 0,4-0,75 MPa |
|---|
| Velocità di torsione | 120-30 pz/min |
|---|
| Lunghezza di spellatura | 3-25 mm |
|---|
Panoramica della gamma
La serie WPM-3F condivide un'unica piattaforma verticale di spellatura. I modelli base eseguono solo la spellatura, la variante H aggiunge una lama riscaldata e le varianti T spellano e torcono i cavi multipolari in un solo passaggio. Il confronto tra capacità e ingombro è riportato di seguito.
| Parametro | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
| Funzione | Solo spellatura | Lama riscaldata | Spellatura e torsione |
| Sezione (AWG) | AWG 18–32 | AWG 18–32 | AWG 18–32 |
| Lunghezza di spellatura | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| Pressione dell'aria | 5–7 kg | 5–8 kg | 5–7 kg | 5–7 kg | 5–8 kg |
| Dimensioni (L×P×A) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| Peso netto | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| Imballaggio | Cassa in legno, imballo standard per esportazione |
Applicazioni
— Assemblaggio di cablaggi: conduttori singoli spellati e torti prima della stagnatura o dell'inserimento del terminale
— Preparazione di conduttori di terra: trecce torte in una coda compatta per la crimpatura di capocorda ad occhiello
— Cablaggio di quadri e interruttori: filo di cablaggio preparato per morsetti a vite
— Assemblaggio di conduttori per elettrodomestici e motori: code torte per evitare che le trecce si aprano durante il trasporto
— Assemblaggio di cavi per sensori e strumentazione: estremità di conduttori sottili ricompattate prima della saldatura
