Pressa a iniezione per patch cord JY-250ST JW-AP26
Pressa a iniezione per patch cord JY-250ST JW-AP26 Thumb

Pressa a iniezione per patch cord JY-250ST JW-AP26

📅 2025-05-03 👁️ 1,601
  • Modello prodotto: JW-AP26

  • Specifiche

    Modello: JY-250ST
    Tipo: Macchina per stampaggio ad iniezione verticale di plastica
    Assemblaggio: Espulso a vite diritta
    Controllo Temperatura: A due (tre) fasi
    Protezione Stampo: Gruppo chiuso a bassa pressione
    Installazione: Singolo stampo o doppio tavolo a navetta
  • Richiedi un preventivo

La JY-250ST è una pressa a iniezione verticale per sovrastampare connettori di patch cord: spine RJ45, guaine e scarichi di trazione stampati su gruppi cavo già crimpati. È costruita con espulsione a vite diritta, protezione dello stampo chiuso a bassa pressione e stampo singolo oppure tavola a doppia navetta.

Un patch cord viene stampato intorno a un connettore già terminato, quindi contatti, crimpatura e estremità dei fili si trovano nella cavità e non possono subire la forza di chiusura né le bave. Il circuito a bassa pressione arresta la corsa di chiusura quando le facce incontrano resistenza, bloccando il ciclo invece di schiacciare la spina. Il tubo del materiale si solleva per lo spurgo e il cambio colore tra lotti di PVC, e l'espulsore è azionato direttamente sull'asse della vite, così il piatto espulsore resta in squadra su uno stampo piccolo multiprinta.

Nella serie verticale JY la 250ST è il telaio per i patch cord: la JY-200ST è impiegata per il sovrastampaggio di cavi USB e telefonici, e la JY-450ST da 45 tonnellate per i corpi spina tripolari. La 250ST è quella proposta con tavola a doppia navetta, che consente di caricare una postazione mentre l'altra è in iniezione, soluzione che conta quando il tempo di carico supera quello di iniezione.

Caratteristiche principali

1. Protezione dello stampo chiuso a bassa pressione che ferma la chiusura quando le facce incontrano resistenza, salvaguardando contatti crimpati ed estremità dei fili nella cavità.

2. Espulsione a vite diritta che aziona l'espulsore sull'asse della vite, mantenendo il piatto espulsore in squadra su stampi piccoli multiprinta per connettori.

3. Tubo del materiale sollevabile, che permette di alzare il cilindro per spurgo e cambio colore tra lotti di PVC.

4. Stampo singolo o tavola a doppia navetta: nella versione a navetta una postazione si carica mentre l'altra inietta, così il tempo di carico non determina il ciclo.

5. Controllo temperatura bifase/trifase che imposta separatamente le zone del cilindro, così un composto può lavorare con la zona anteriore più fredda della posteriore.

6. Pannello di comando a braccio orientabile con tastiera e schermo, per impostare pesata e ciclo allo stampo anziché su un quadro dietro la macchina.

Specifiche tecniche

ParametroSpecifica
ModelloJY-250ST
Tipo di macchinaPressa a iniezione verticale per sovrastampaggio di patch cord
Tipo di espulsioneGruppo con espulsione a vite diritta
Controllo temperaturaBifase / trifase
Protezione dello stampoStampo chiuso a bassa pressione
Tubo del materialeSollevabile per la pulizia
InstallazioneStampo singolo o tavola a doppia navetta
ApplicazioneSpine RJ45 per patch cord, guaine e scarichi di trazione

Applicazioni

— Patch cord RJ45: spina e guaina sovrastampate su gruppi Cat5e e Cat6 già crimpati.

— Gruppi cavo di rete: scarico di trazione stampato all'ingresso del connettore su cavo a conduttori trefolati.

— Patch panel preterminati: bretelle corte sovrastampate in un ciclo di navetta.

— Patch cord personalizzati: guaine in PVC colorato stampate su ordinazione con lo stesso stampo.

— Fornitura di cavi per data center: bretelle finite con guaine stampate e raggio di curvatura definito.

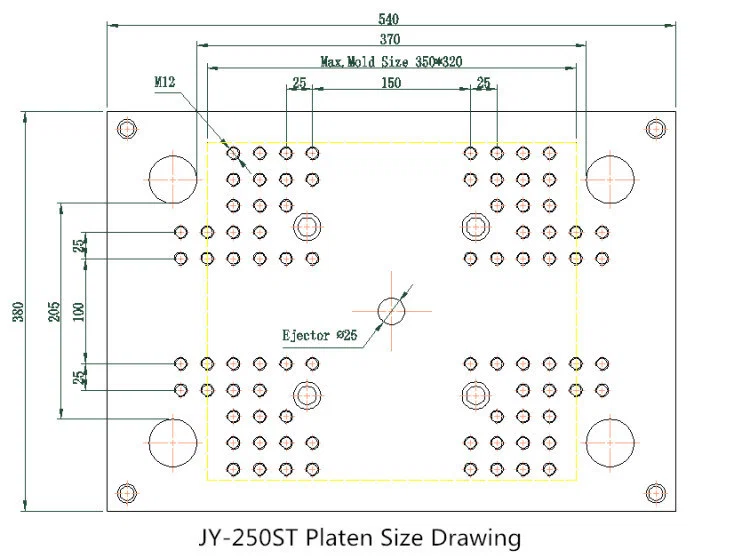

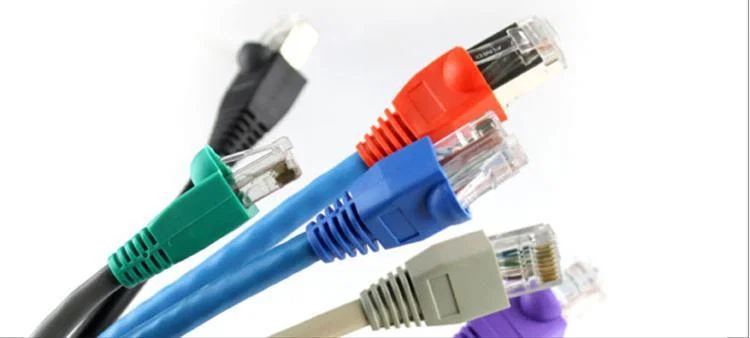

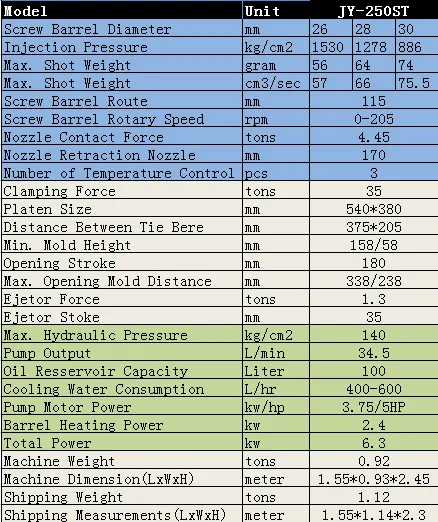

JY-250ST specification table listing 35-ton clamping force, 28-30mm screw and platen sizeJY-250ST platen size drawing with 540mm width and 350x320mm maximum mold sizeColorful Cat5e patch cords with red, blue, green and grey molded RJ45 boots
