Ricambi stampo applicatore OTP e distanziali JW-AP36

📅 2025-05-03 👁️ 1,941

Il JW-AP36 è un set di ricambi per lo stampo dell'applicatore OTP sulle crimpatrici per terminali. Comprende i particolari di usura e di posizionamento dello stampo e non solo il filo di taglio: la matrice lama, la base portaterminale, la sede della taglierina, il distanziale e il portacoltello a U. Il set si acquista per mantenere in funzione un applicatore, come scorta a magazzino o per revisionare uno stampo con sedi usurate.

La fotografia mostra lo stampo come assemblaggio di blocchi sovrapposti. Ogni sede a U del coltello alloggia in una cava lavorata attraverso il blocco e le sedi hanno la bocca raccordata per tenere il barilotto del terminale sulla linea dell'incudine; i blocchi di base presentano fori passanti di grandi dimensioni per le viti di montaggio. Sul frontale una molla si trova sotto la prima sede, ed è quella che mantiene il precarico sul pacco, così le sedi si chiudono contro il terminale invece di flottare. I distanziali determinano l'altezza del pacco e il portacoltello collega le sedi alla base. Sono accoppiamenti misurati in centesimi: una sede lucidata o una molla indebolita si manifestano come un terminale fuori centro, non come una rottura visibile.

I particolari si ordinano singolarmente per posizione nello stampo, poiché una revisione richiede di solito le sedi e la molla più che l'intero applicatore. Il motivo per tenerli a magazzino è il fermo macchina: un applicatore arresta la linea quando una sede si consuma, mentre lo stampo è per il resto integro. La sostituzione avviene per posizione, riutilizzando distanziali e portacoltello se sono ancora piani e squadrati.

Caratteristiche principali

1. Ricambi a livello di stampo: matrice lama, base portaterminale, sede taglierina, distanziale e portacoltello a U, ossia le parti soggette a usura e quelle di posizionamento.

2. Sede coltello a U: con bocca raccordata per tenere il barilotto del terminale sulla linea dell'incudine, alloggiata in una cava trasversale del blocco.

3. Precarico a molla: una molla sotto la prima sede mantiene il pacco chiuso contro il terminale invece di lasciarlo flottare.

4. Altezza del pacco impostata dai distanziali: i distanziali stabiliscono l'altezza del pacco sedi, così la posizione di chiusura è incorporata nello stampo.

5. Ordine per posizione: ogni particolare è fornito per una posizione definita nello stampo, così una revisione può limitarsi alle sedi usurate.

6. Controllo del fermo macchina: tenuto a magazzino, perché una sede consumata ferma l'applicatore mentre il resto dello stampo è ancora utilizzabile.

Specifiche tecniche

ParametroSpecifica
ModelloJW-AP36
ArticoloSet di ricambi per stampo applicatore OTP
Parti incluseMatrice lama, base portaterminale, sede taglierina, distanziale, portacoltello a U
Forma delle sediA U, con bocca raccordata (foto)
AssemblaggioBlocchi portanti sovrapposti con prima sede caricata a molla (foto)
CompatibilitàApplicatore OTP, crimpatrici per terminali
FornituraParticolari singoli per posizione

Applicazioni

— Applicatori OTP su crimpatrici per terminali, dove una sede del coltello usurata va sostituita senza un nuovo stampo.

— Revisione di un applicatore le cui sedi si sono lucidate e non tengono più il barilotto in centro.

— Scorta a magazzino per officine che impiegano più applicatori dello stesso tipo di stampo.

— Macchine che lavorano terminali a nastro con cicli elevati, dove sedi e molle sono i primi particolari a cedere.

— Cambio di misura del terminale, dove il gruppo sede e distanziale si sostituisce come insieme.

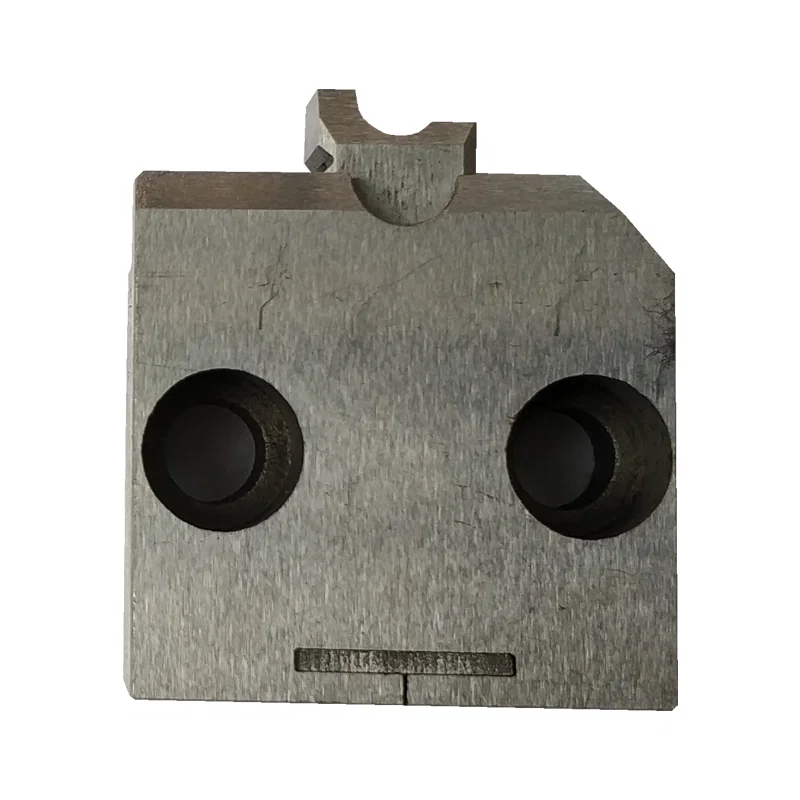

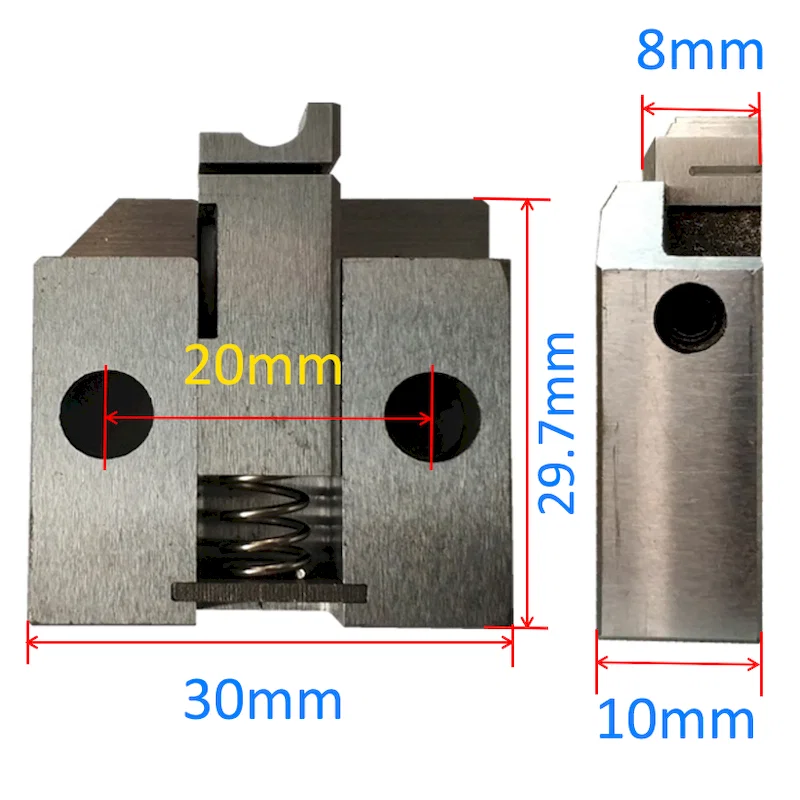

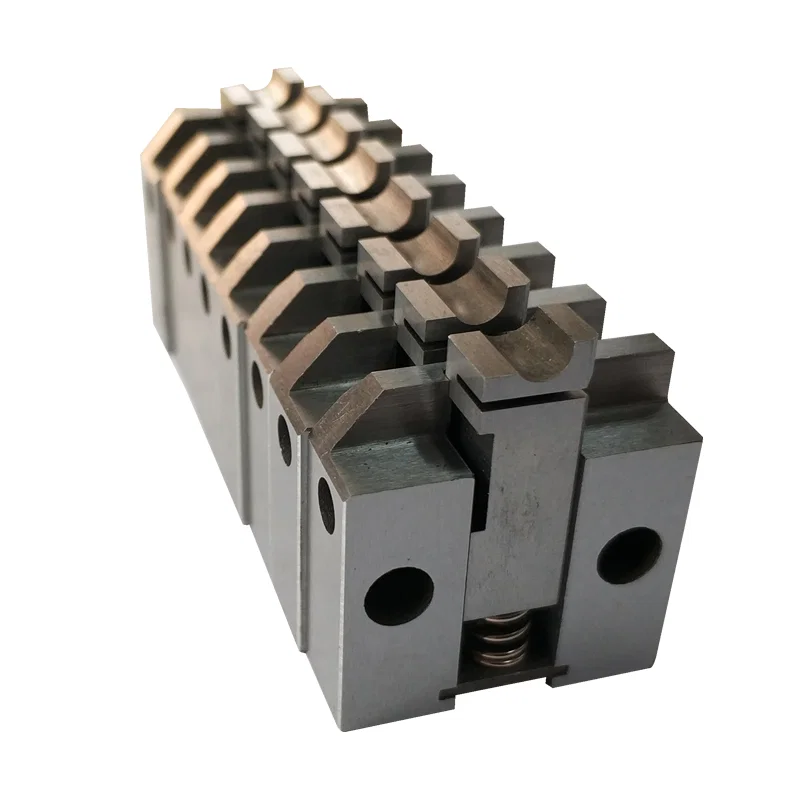

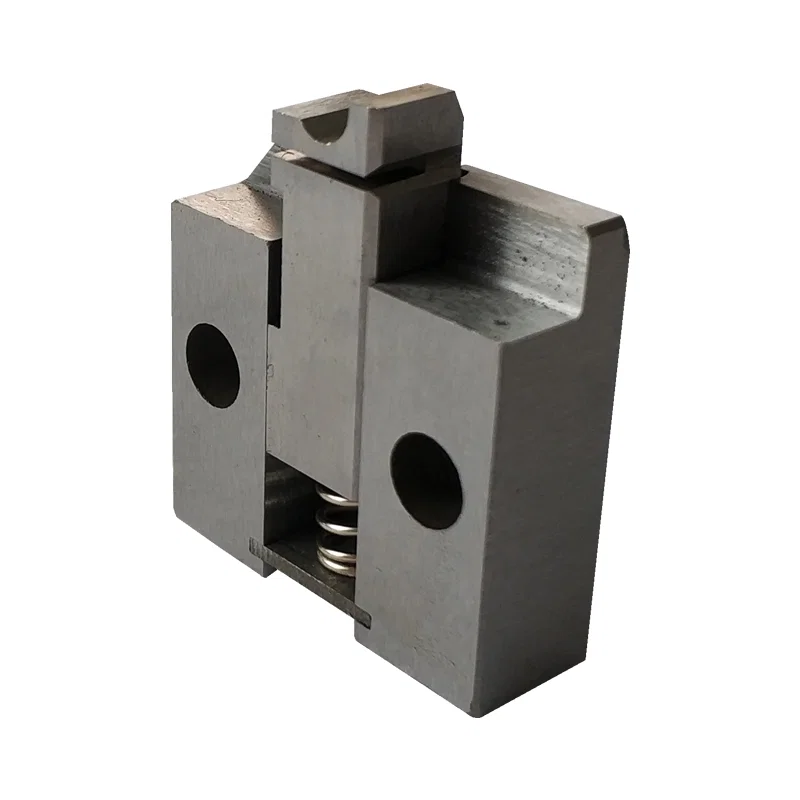

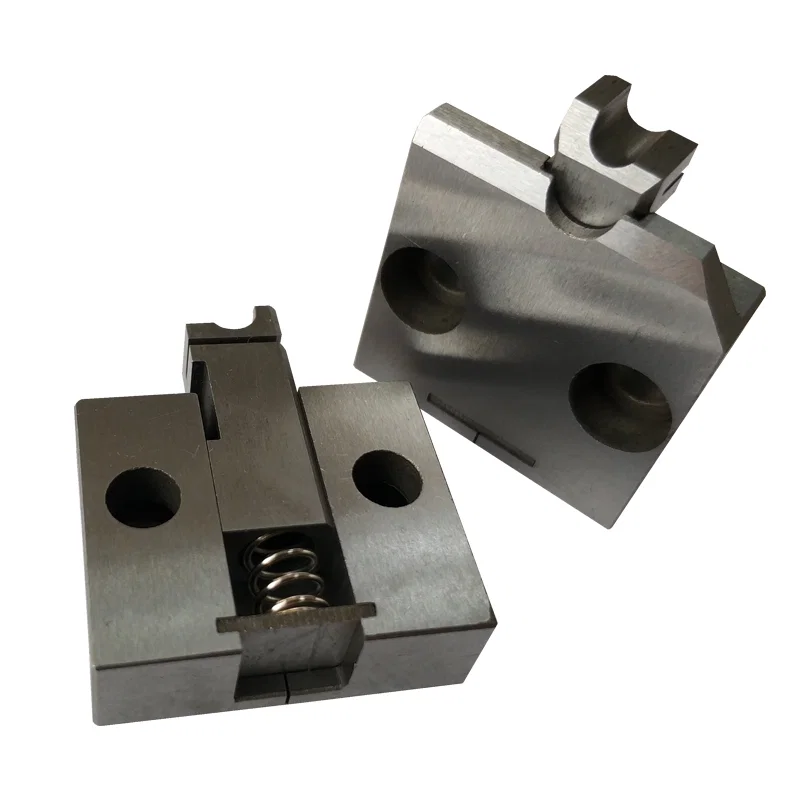

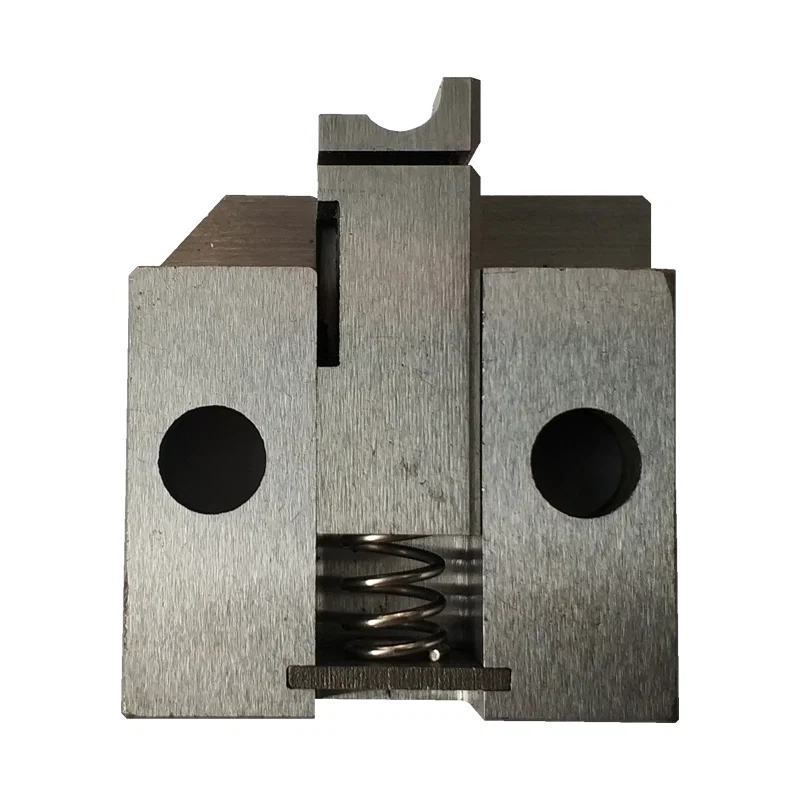

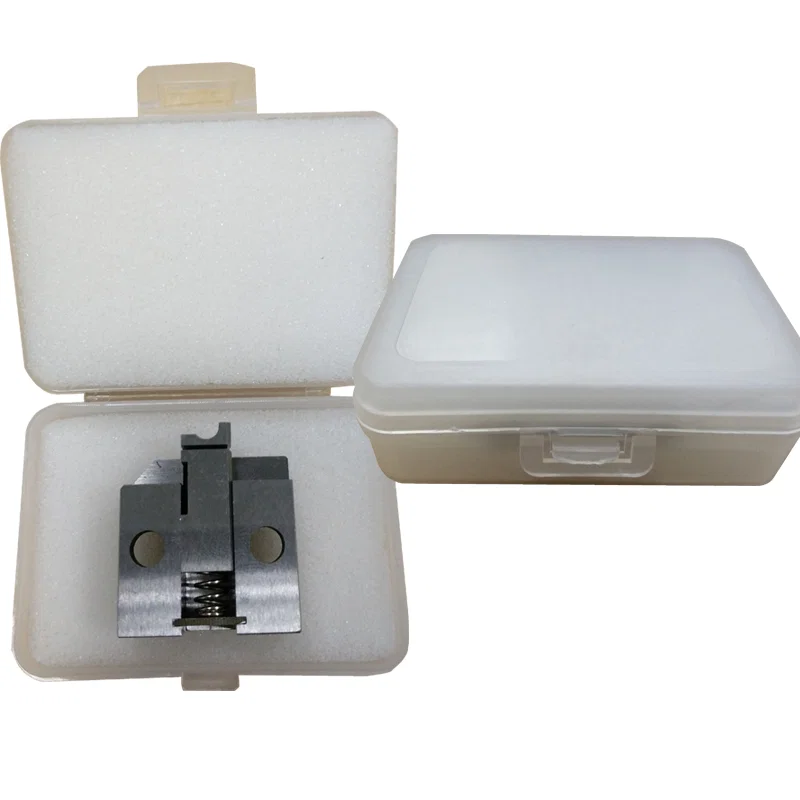

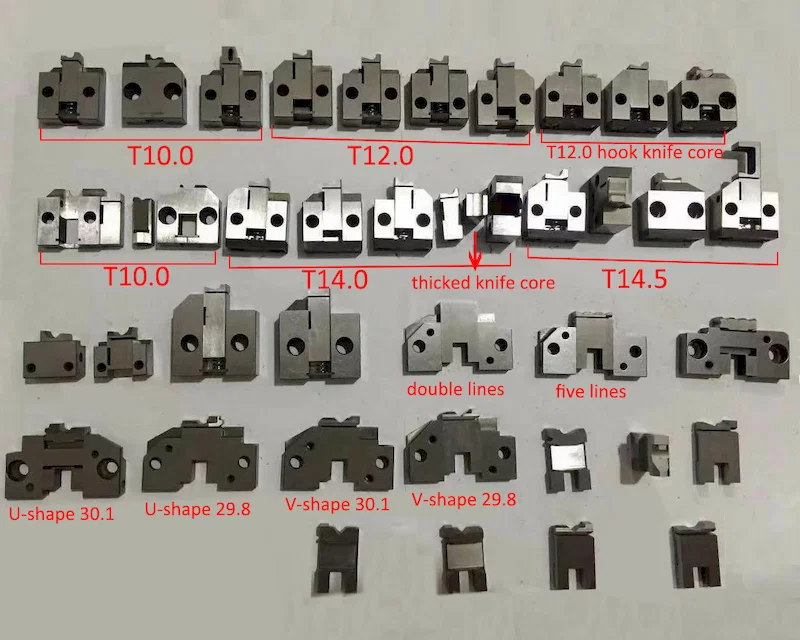

Rectangular applicator die block with U-shaped notch and two mounting boresApplicator cutter seat with spring loaded center plunger between two side blocksTwo applicator die blocks showing spring plunger and mounting holes from different anglesRow of six applicator dies stacked in one block with spring and curved notchesSide view of single applicator die block with spring loaded plungerDimension drawing of applicator die: 30 mm long, 29.7 mm high, 20 mm bore spacingApplicator die packed in foam lined plastic case, closed case beside itApplicator dies labeled T10.0, T12.0, T14.0, T14.5, U-shape and V-shape types
