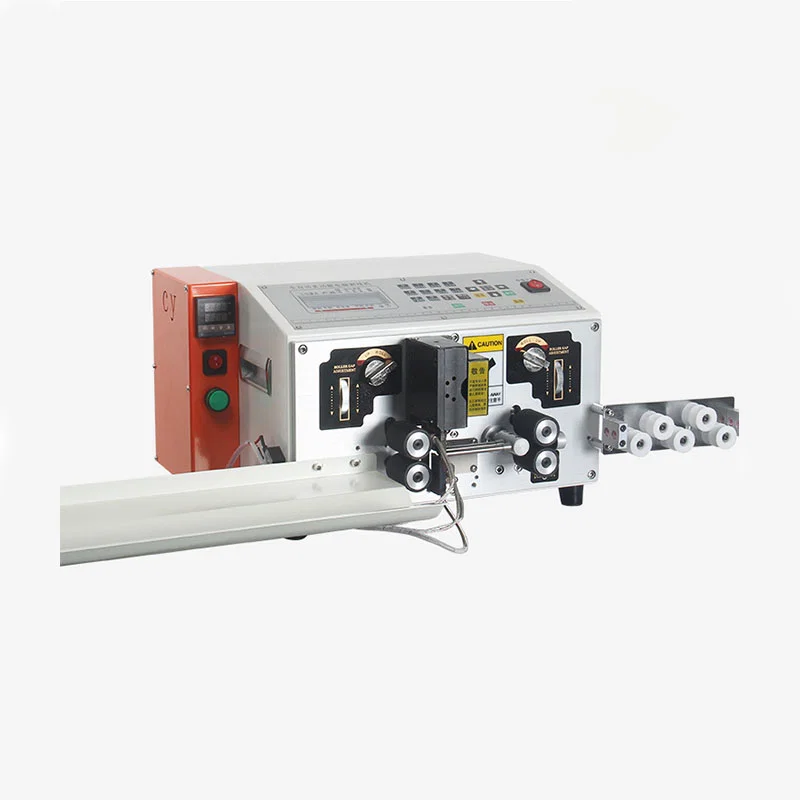

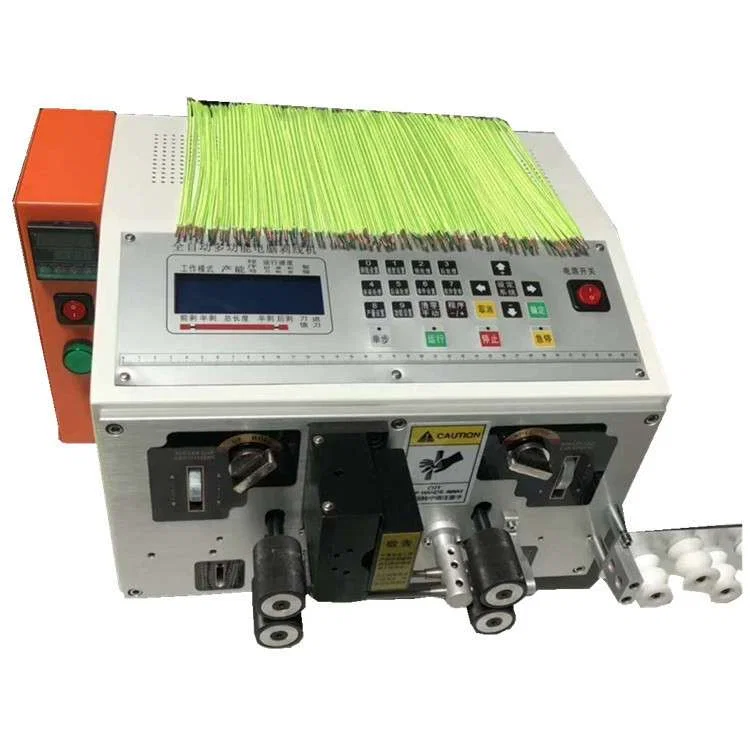

Il WPM-0-4 è una macchina automatica a lama calda per taglio e spellatura di cavi in treccia di nylon. Taglia 1-9.999 mm, spela 30 mm davanti e 30 mm dietro, accetta cavo fino a 7,2 mm di diametro con anima di 0-5 mm e lavora 3.000-8.000 pcs/h a L = 100 mm con 400 W. La trazione è a otto ruote, il motore è di tipo ibrido, il controllo è un microcomputer con touch screen LCD, peso 32 kg.
Una treccia di nylon non si taglia, si sfilaccia: una lama fredda separa i filamenti e il capo si srotola prima che il terminale sia crimpato. La 0-4 taglia con lama riscaldata, che fonde il bordo della treccia mentre lo separa, così l'estremità della guaina resta chiusa durante la movimentazione. L'accettazione di 7,2 mm di diametro copre cavi di ricarica, audio e USB trecciati, e otto ruote motorizzate trattengono la treccia senza schiacciare l'anima sottostante. Il diametro dell'anima è limitato a 0-5 mm, il punto in cui la lama calda raggiunge l'isolante senza toccare il conduttore.

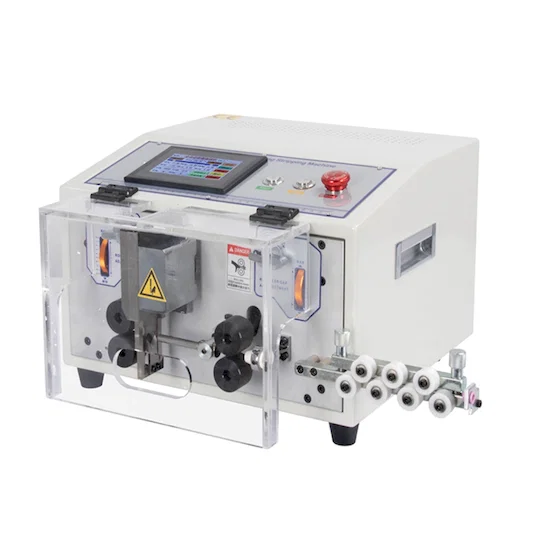

La 0-4 è la macchina per cavo trecciato di questo gruppo. La WPM-0-4M (450) condivide telaio e produzione di 3.000-8.000 pcs/h ma lavora su filo non trecciato da 0,1-4,5 mm² con finestra centrale. La 0-4 è la versione riscaldata per treccia di nylon e cavo da 7,2 mm. Su una guaina trecciata una macchina a lama fredda, compresa la 0-4M, lascia un capo sfilacciato, quindi la scelta è determinata dalla guaina e non dalla sezione del filo.
Caratteristiche principali
1. Taglio e spellatura a lama calda: la treccia è fusa sul bordo di taglio, così un capo in treccia di nylon non si sfilaccia tra spellatura e crimpatura.
2. Accettazione diametro cavo 7,2 mm con anima 0-5 mm, che copre cavi di ricarica, audio e USB trecciati senza cambio di alimentazione.
3. Lunghezza di taglio 1-9.999 mm con spellatura di 30 mm davanti e 30 mm dietro, impostate come valori separati per una finestra lunga a un capo e una spellatura corta all'altro.
4. Produzione 3.000-8.000 pcs/h a L = 100 mm con azionamento a motore ibrido da 400 W, dichiarata a una lunghezza di taglio definita e non come valore di picco.
5. La trazione a otto ruote distribuisce il tiro sulla treccia, il che impedisce lo slittamento della guaina e mantiene costante la lunghezza di taglio su una superficie trecciata morbida.
6. Controllo a microcomputer con touch screen LCD, tolleranza (0,2 ± 0,002 x L) mm e telaio di 420 x 390 x 280 mm per 32 kg, adatto a una linea da banco.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-0-4 |
|---|
| Tipo di macchina | Macchina automatica per taglio e spellatura a lama calda |
|---|
| Funzione | Taglio e spellatura a lama calda |
|---|
| Lunghezza di taglio | 1-9.999 mm |
|---|
| Lunghezza di spellatura | Davanti 30 mm / Dietro 30 mm |
|---|
| Diametro cavo accettato | 7,2 mm |
|---|
| Diametro massimo dell'anima | 0-5 mm |
|---|
| Produzione | 3.000-8.000 pcs/h (L=100 mm) |
|---|
| Potenza | 400 W |
|---|
| Tensione | 220 V/110 V |
|---|
| Sistema di trazione | Trazione a otto ruote |
|---|
| Sistema di controllo | Microcomputer con touch screen LCD |
|---|
| Tolleranza di taglio | (0,2 ± 0,002 x L) mm |
|---|
| Peso | 32 kg |
|---|
| Dimensioni | 420 x 390 x 280 mm |
|---|

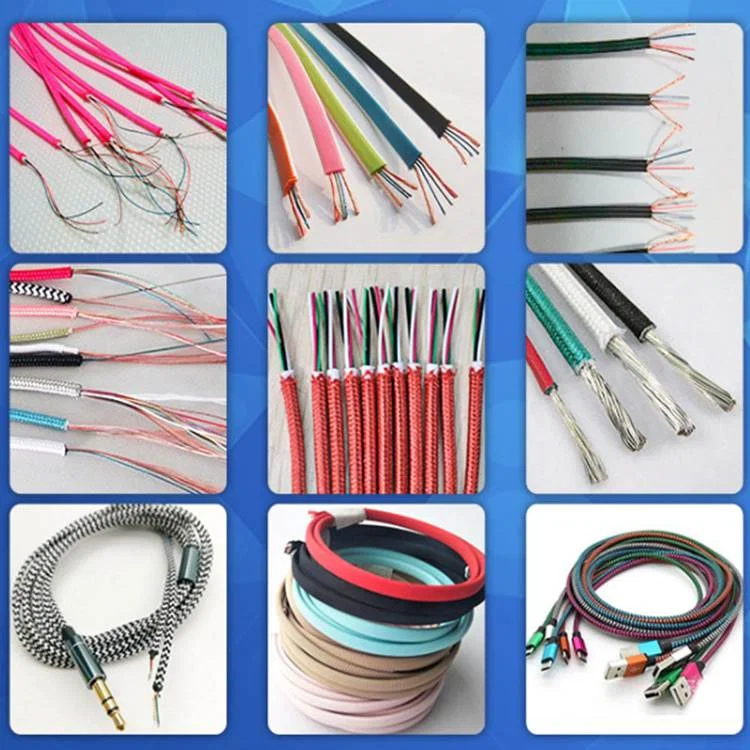

Applicazioni

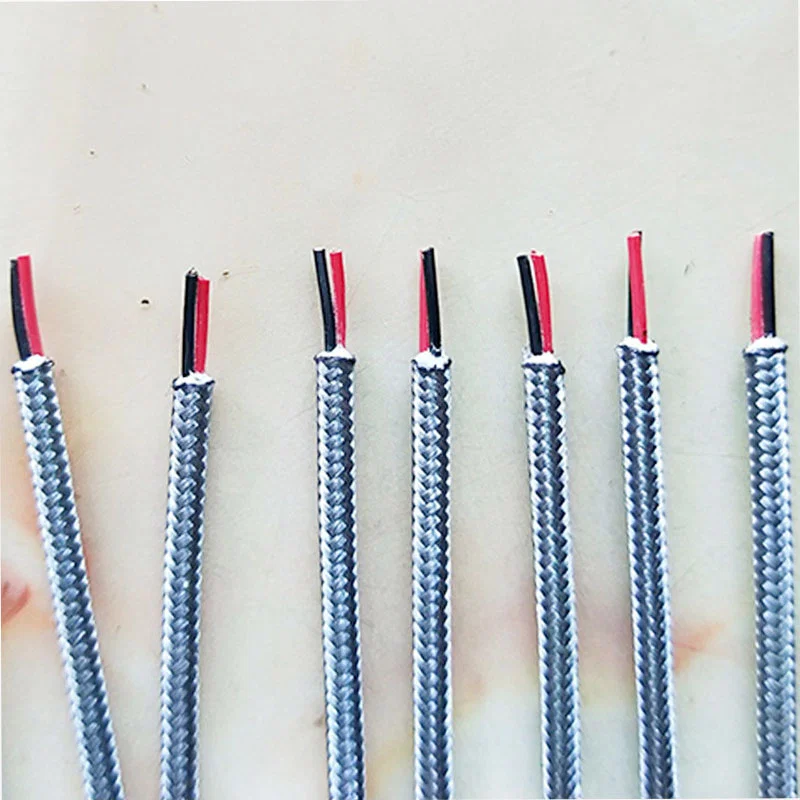

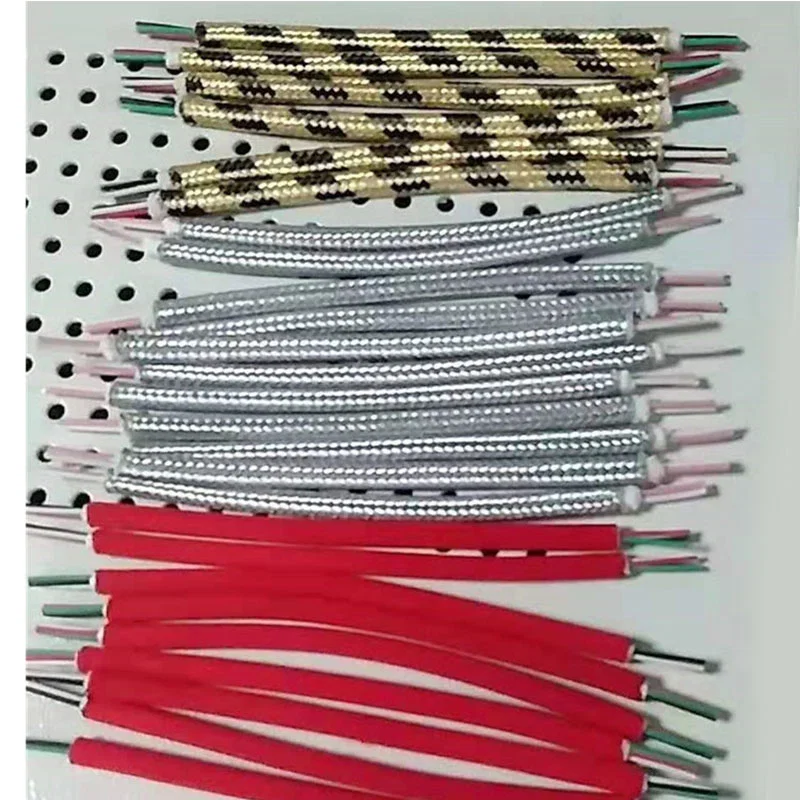

— Cavi di ricarica e dati trecciati: cavo USB e lightning in treccia di nylon da 3,0-7,2 mm tagliato a 1.000-1.500 mm con la treccia fusa ai due capi.
— Cavi audio e per cuffie: cavo trecciato da 2-4 mm tagliato e spelato dove un capo sfilacciato si vedrebbe sul corpo della spina.

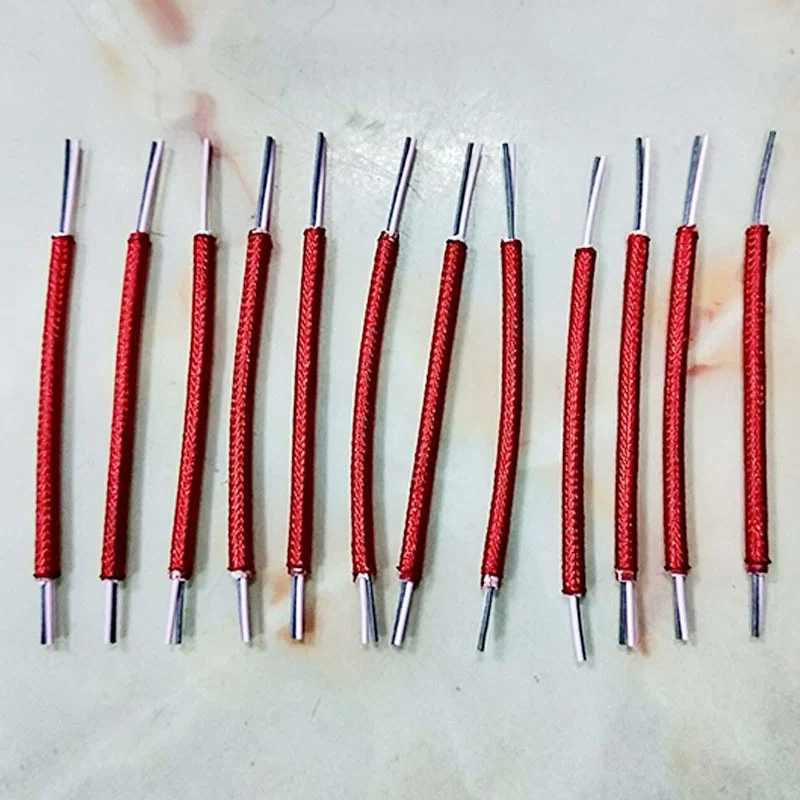

— Conduttori trecciati per elettrodomestici e piccoli motori: cavo trecciato da 4-7 mm tagliato a misura con finestra di treccia da 30 mm al terminale.
— Cavi per dispositivi indossabili e accessori: cavo trecciato sottile tagliato in lunghezze corte con ciclo di 3.000-8.000 pcs/h.
— Cavo di controllo industriale trecciato: cavo trecciato da 5-7,2 mm tagliato a lunghezze fisse dove la treccia deve restare chiusa sotto un pressacavo.
