Manuale operativo per macchina automatica di avvolgimento e legatura cavi con schermo touch JW-CRT Series

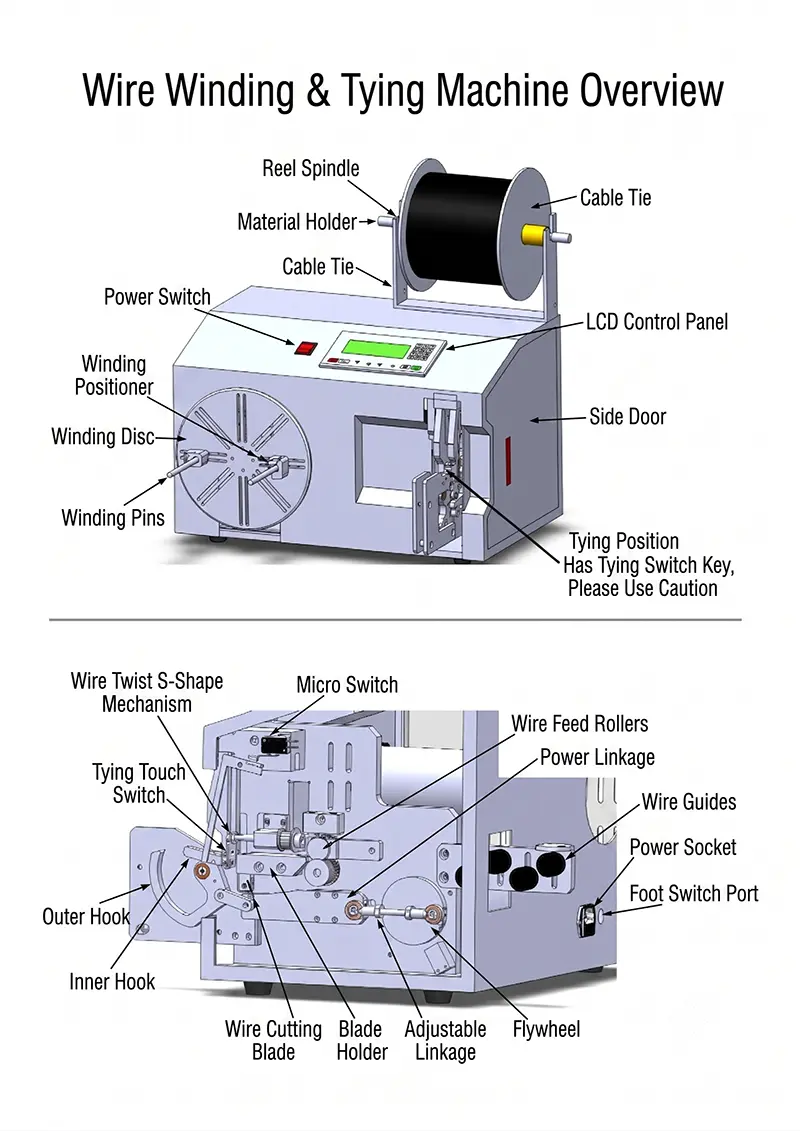

Macchina automatica per avvolgere e legare cavi con controllo a touch screen. Avvolge e lega le bobine di filo in un ciclo, velocità e numero di torsioni regolabili. Ideale per linee di produzione di fascicolazione di tubi, cavi e fili.
Indice dei contenuti
1. Introduzione all'avvio del touch screen
2. Interfaccia operativa
2.1 Panoramica delle impostazioni dei parametri
2.2 Parametri del meccanismo di legatura
2.3 Parametri del meccanismo di avvolgimento
2.4 Pulsanti di navigazione
3. Interfaccia di test manuale / Jog
3.1 Funzioni di test Jog
3.2 Commutazione della modalità di avvolgimento
3.3 Metodo di infilatura del nastro di legatura
4. Manutenzione e lubrificazione
1. Introduzione all'avvio del touch screen
Quando la macchina è accesa, il touch screen visualizzerà l'interfaccia di avvio. I parametri interni di fabbrica sono preconfigurati dal produttore e sono protetti da password. Gli operatori non devono accedere alle impostazioni di fabbrica durante il normale funzionamento.
Le impostazioni di fabbrica sono protette da password. Modifiche non autorizzate ai parametri interni potrebbero influire sulle prestazioni e sulla sicurezza della macchina.

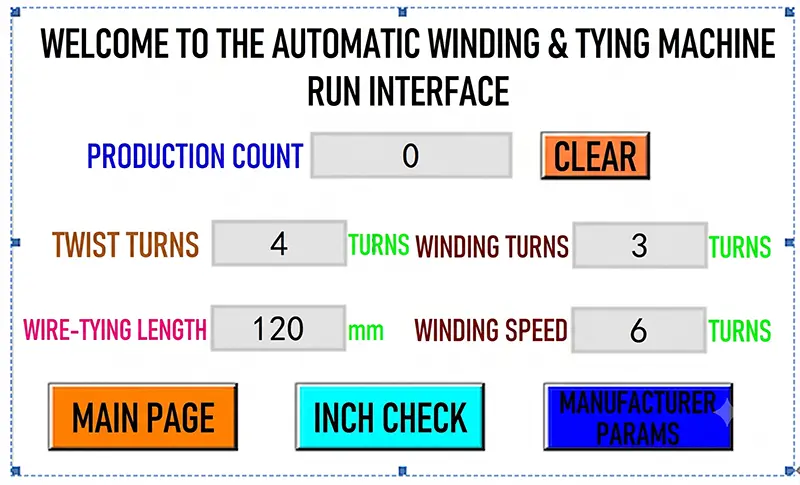

2. Interfaccia operativa
L'interfaccia operativa è la schermata principale visualizzata durante il funzionamento della macchina. Fornisce accesso a tutte le impostazioni dei parametri per i meccanismi di avvolgimento e legatura.
2.1 Panoramica delle impostazioni dei parametri
Questa interfaccia fornisce la configurazione dei parametri per i meccanismi di avvolgimento e legatura della macchina.
• Contatore di produzione: Il contatore di produzione registra solo il numero di legature completate (non le operazioni di avvolgimento).
• Azzeramento contatore: Tenere premuto il pulsante di azzeramento per azzerare il contatore di produzione.

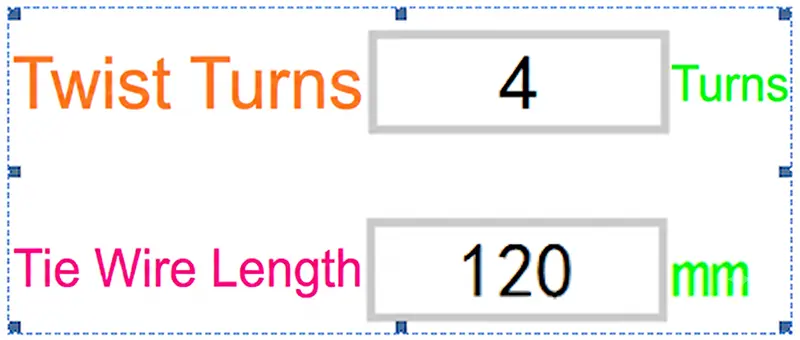

2.2 Parametri del meccanismo di legatura
Il meccanismo di legatura ha due parametri regolabili:
Numero di torsioni
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Impostazione consigliata: 3-5 giri. Valori più alti consentono una regolazione fine della tenuta della legatura.
AVVERTENZA: La tenuta della legatura dipende principalmente da quanto strettamente l'operatore comprime il fascio di cavi prima di legare. Minore è lo spazio tra i fili, più stretta sarà la legatura.
Lunghezza di alimentazione del nastro di legatura
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Modelli WPM-212 A-C: intervallo regolabile 75-140 mm
Modelli WPM-212L: intervallo regolabile 120-190 mm
Regolare la lunghezza di alimentazione in base al diametro del fascio da legare.
2.3 Parametri del meccanismo di avvolgimento
Il meccanismo di avvolgimento ha due parametri regolabili:
Giri di avvolgimento
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Velocità di avvolgimento
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Intervallo regolabile: 1-9 (da lento a veloce). Questo valore rappresenta i giri al secondo.
2.4 Pulsanti di navigazione
L'interfaccia operativa fornisce i seguenti pulsanti di navigazione:
• Torna alla pagina principale: Ritorna alla schermata operativa principale
• Test Jog: Accede all'interfaccia di test jog manuale per l'ispezione del motore
• Impostazioni di fabbrica: Accede ai parametri interni di fabbrica (richiede password)
3. Interfaccia di test manuale / Jog
L'interfaccia di test jog consente agli operatori di controllare manualmente i singoli motori. Questa funzione è utilizzata principalmente per la risoluzione dei problemi e per verificare che ogni motore funzioni correttamente.
3.1 Funzioni di test Jog
Sono disponibili i seguenti comandi manuali:
• Motore di alimentazione (Infilatura nastro di legatura): Utilizzato per infilare nuovi nastri di legatura. Il controllo jog alimenta il filo di legatura in avanti per la sostituzione.
• Motore di avvolgimento - Modalità giri impostati: Premere il pedale una volta; il motore di avvolgimento ruota del numero di giri configurato dopo una pressione del pedale, poi si ferma automaticamente.
• Motore di avvolgimento - Modalità continua: Tenere premuto il pedale; il motore di avvolgimento ruota continuamente. Rilasciare il pedale per fermarsi immediatamente.

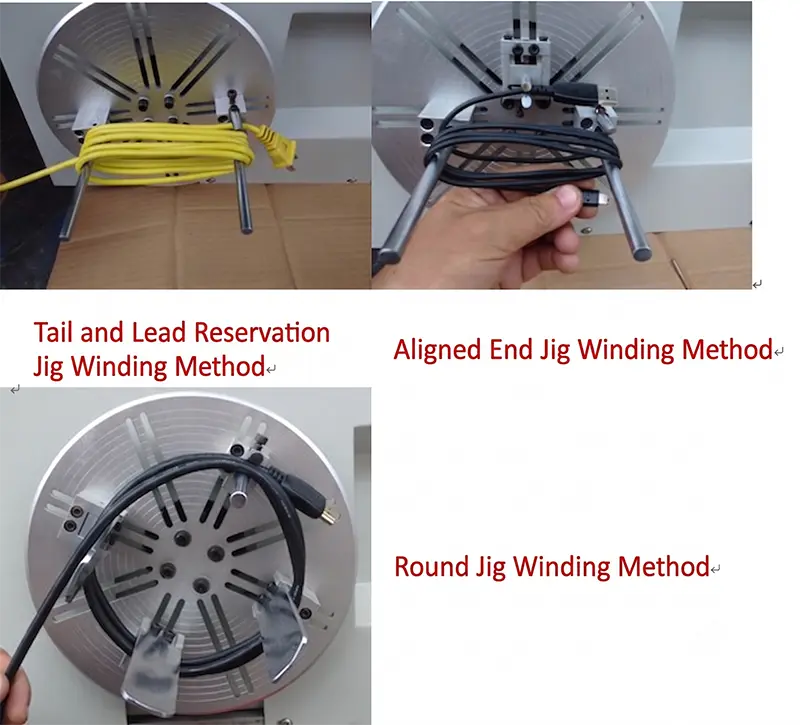

3.2 Commutazione della modalità di avvolgimento
La modalità di avvolgimento può essere commutata tra due modalità operative:
• Modalità giri impostati: Premere il pedale una volta; il motore di avvolgimento ruota per il numero di giri impostato e si ferma automaticamente.
• Modalità continua: Tenere premuto il pedale; il motore di avvolgimento ruota continuamente. Rilasciare il pedale per fermarsi immediatamente.

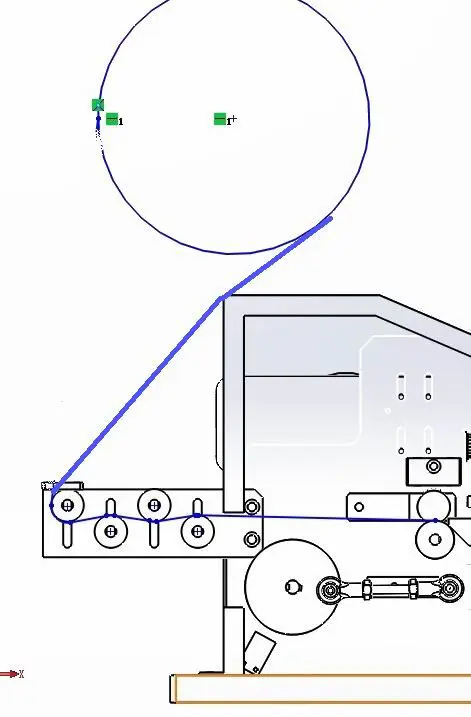

3.3 Metodo di infilatura del nastro di legatura
Seguire le illustrazioni seguenti per la corretta procedura di infilatura del nastro di legatura:
AVVERTENZA: Il nastro di legatura deve essere infilato attraverso i rulli di alimentazione in una direzione coerente senza piegature, inversioni o torsioni. Se il nastro si piega o inverte la direzione, il filo alimentato si sposterà verso destra, causando la mancata presa del gancio di legatura sul nastro, con conseguente fallimento della legatura.
In caso di domande o problemi non trattati in questo manuale, contattare il nostro team di supporto tecnico per assistenza.
1. Introduzione all'avvio del touch screen
2. Interfaccia operativa
2.1 Panoramica delle impostazioni dei parametri
2.2 Parametri del meccanismo di legatura
2.3 Parametri del meccanismo di avvolgimento
2.4 Pulsanti di navigazione
3. Interfaccia di test manuale / Jog
3.1 Funzioni di test Jog
3.2 Commutazione della modalità di avvolgimento
3.3 Metodo di infilatura del nastro di legatura
4. Manutenzione e lubrificazione
1. Introduzione all'avvio del touch screen
Quando la macchina è accesa, il touch screen visualizzerà l'interfaccia di avvio. I parametri interni di fabbrica sono preconfigurati dal produttore e sono protetti da password. Gli operatori non devono accedere alle impostazioni di fabbrica durante il normale funzionamento.
Le impostazioni di fabbrica sono protette da password. Modifiche non autorizzate ai parametri interni potrebbero influire sulle prestazioni e sulla sicurezza della macchina.
2. Interfaccia operativa
L'interfaccia operativa è la schermata principale visualizzata durante il funzionamento della macchina. Fornisce accesso a tutte le impostazioni dei parametri per i meccanismi di avvolgimento e legatura.
2.1 Panoramica delle impostazioni dei parametri
Questa interfaccia fornisce la configurazione dei parametri per i meccanismi di avvolgimento e legatura della macchina.
• Contatore di produzione: Il contatore di produzione registra solo il numero di legature completate (non le operazioni di avvolgimento).
• Azzeramento contatore: Tenere premuto il pulsante di azzeramento per azzerare il contatore di produzione.
2.2 Parametri del meccanismo di legatura
Il meccanismo di legatura ha due parametri regolabili:
Numero di torsioni
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Impostazione consigliata: 3-5 giri. Valori più alti consentono una regolazione fine della tenuta della legatura.
AVVERTENZA: La tenuta della legatura dipende principalmente da quanto strettamente l'operatore comprime il fascio di cavi prima di legare. Minore è lo spazio tra i fili, più stretta sarà la legatura.
Lunghezza di alimentazione del nastro di legatura
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Modelli WPM-212 A-C: intervallo regolabile 75-140 mm
Modelli WPM-212L: intervallo regolabile 120-190 mm
Regolare la lunghezza di alimentazione in base al diametro del fascio da legare.
Il meccanismo di avvolgimento ha due parametri regolabili:
Giri di avvolgimento
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Velocità di avvolgimento
Toccare il campo del parametro per aprire la tastiera numerica. Inserire il valore desiderato e confermare.
Intervallo regolabile: 1-9 (da lento a veloce). Questo valore rappresenta i giri al secondo.
L'interfaccia operativa fornisce i seguenti pulsanti di navigazione:
• Torna alla pagina principale: Ritorna alla schermata operativa principale
• Test Jog: Accede all'interfaccia di test jog manuale per l'ispezione del motore
• Impostazioni di fabbrica: Accede ai parametri interni di fabbrica (richiede password)
L'interfaccia di test jog consente agli operatori di controllare manualmente i singoli motori. Questa funzione è utilizzata principalmente per la risoluzione dei problemi e per verificare che ogni motore funzioni correttamente.
Sono disponibili i seguenti comandi manuali:
• Motore di alimentazione (Infilatura nastro di legatura): Utilizzato per infilare nuovi nastri di legatura. Il controllo jog alimenta il filo di legatura in avanti per la sostituzione.
• Motore di avvolgimento - Modalità giri impostati: Premere il pedale una volta; il motore di avvolgimento ruota del numero di giri configurato dopo una pressione del pedale, poi si ferma automaticamente.
• Motore di avvolgimento - Modalità continua: Tenere premuto il pedale; il motore di avvolgimento ruota continuamente. Rilasciare il pedale per fermarsi immediatamente.
3.2 Commutazione della modalità di avvolgimento
La modalità di avvolgimento può essere commutata tra due modalità operative:
• Modalità giri impostati: Premere il pedale una volta; il motore di avvolgimento ruota per il numero di giri impostato e si ferma automaticamente.
• Modalità continua: Tenere premuto il pedale; il motore di avvolgimento ruota continuamente. Rilasciare il pedale per fermarsi immediatamente.
3.3 Metodo di infilatura del nastro di legatura
Seguire le illustrazioni seguenti per la corretta procedura di infilatura del nastro di legatura:
AVVERTENZA: Il nastro di legatura deve essere infilato attraverso i rulli di alimentazione in una direzione coerente senza piegature, inversioni o torsioni. Se il nastro si piega o inverte la direzione, il filo alimentato si sposterà verso destra, causando la mancata presa del gancio di legatura sul nastro, con conseguente fallimento della legatura.
In caso di domande o problemi non trattati in questo manuale, contattare il nostro team di supporto tecnico per assistenza.
×
