AT-101 Manuale Utente della Macchina Avvolgitrice Manuale
Macchina avvolgitrice manuale T-101 per il raggruppamento di cavi e fili. Ingranaggio a 4 velocità, batteria al litio da 4000mAh, supporta nastro in PVC/felpa/tessuto da 10-25mm. Portatile, pedale opzionale, autonomia della batteria di 5 ore.
Prima di utilizzare la macchina, leggere attentamente questo manuale per un funzionamento sicuro!
1. Pulsanti e Modalità di Funzionamento
La macchina avvolgitrice a nastro portatile AT-101 è dotata di un pannello di controllo semplice con i seguenti pulsanti:

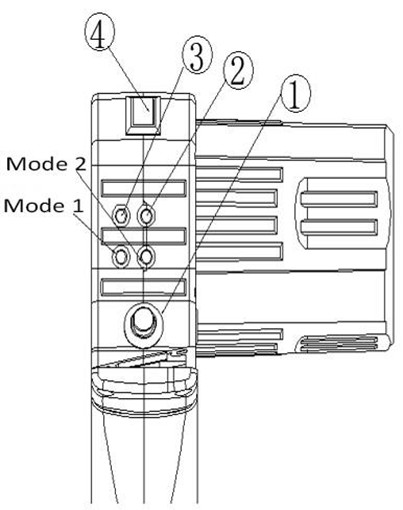

Panoramica dei Pulsanti
1. Pulsante di frenatura
2. Pulsante di riduzione velocità "-"
3. Pulsante di accelerazione velocità "+"
4. Interruttore principale di alimentazione
La velocità ha 5 marce e può essere regolata in base alle effettive esigenze operative e produttive.
Parte Motrice
Il pulsante di frenatura viene premuto per frenare e la luce blu rimane accesa. Per annullare la frenatura, toccare delicatamente il pulsante di frenatura.
Premere l'interruttore principale di alimentazione. Quando la macchina è in standby, la luce verde è accesa.
Modalità di Funzionamento
Modalità 1: Fare doppio clic sul pulsante dell'interruttore per avviare. Rilasciarlo e fare clic una volta per arrestare il funzionamento.
Modalità 2: Fare clic sul pulsante dell'interruttore per avviare il funzionamento. Rilasciare e si fermerà automaticamente.

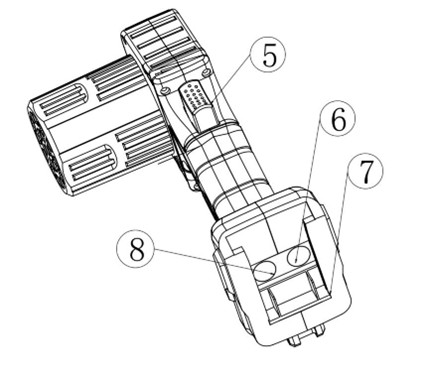

2. Dettagli del Pannello di Controllo
5. Interruttore Avvio/Arresto
6. Foro per spinotto dell'adattatore di alimentazione
7. Spinotti della batteria al litio da 2000mAh
8. Foro per spinotto dell'interruttore a pedale
Quando la macchina è in standby e la luce verde è accesa, fare doppio clic sul pulsante Avvio/Arresto per avviare il funzionamento. Quando si preme nuovamente il pulsante, il volano ammortizza un giro e poi smette di funzionare, e la macchina torna allo stato di standby.
Se si gira manualmente il volano, è necessario premere il pulsante di frenatura; può essere girato quando la luce blu e la luce verde sono accese.
3. Parte di Trasmissione

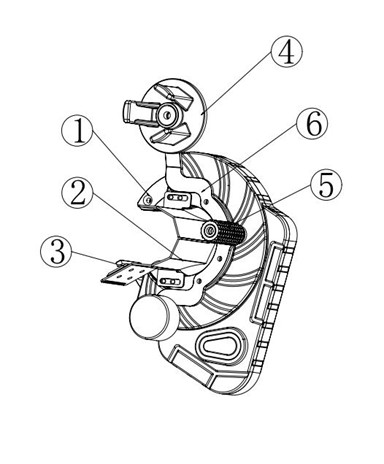

Panoramica dei Componenti
1. Volano
2. Piastra di fissaggio a forma di "C" del portacoltello
3. Portacoltello
4. Ruota del nastro
5. Albero del rullo
6. Piastra di fissaggio della ruota del nastro
La piastra di fissaggio a forma di "C" del portacoltello, il portacoltello, la ruota del nastro, l'albero del rullo e la piastra di fissaggio della ruota del nastro sono fissati al volano.
Il movimento rotatorio del motore è formato dagli ingranaggi nella parte di trasmissione. Il movimento rotatorio ha come centro di rotazione il centro del volano.
Sicurezza del Portacoltello
C'è una lama nascosta nel portacoltello, che può impedire efficacemente all'operatore di ferirsi a causa di un contatto accidentale.
Caricamento del Nastro
La ruota del nastro viene utilizzata per installare il nastro, che viene fatto passare attraverso la piastra di fissaggio del portacoltello tramite l'albero del rullo e posizionato sul portacoltello.
Attenzione alla Sicurezza
Non toccare la ruota del nastro durante il funzionamento.
Mantenere sempre una distanza di sicurezza superiore a 60 cm dalla ruota del nastro.

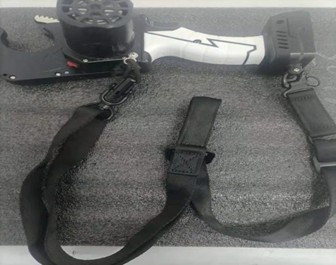

4. Installazione della Cinghia a Spalla

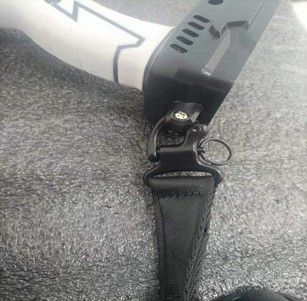

Far scorrere verso l'alto e rilasciare il blocco per rimuovere il braccialetto.

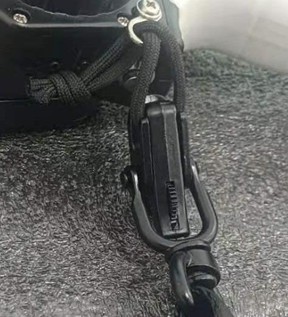

Far scorrere verso il basso e bloccarlo per installare.
Tirare il braccialetto per installare e smontare.

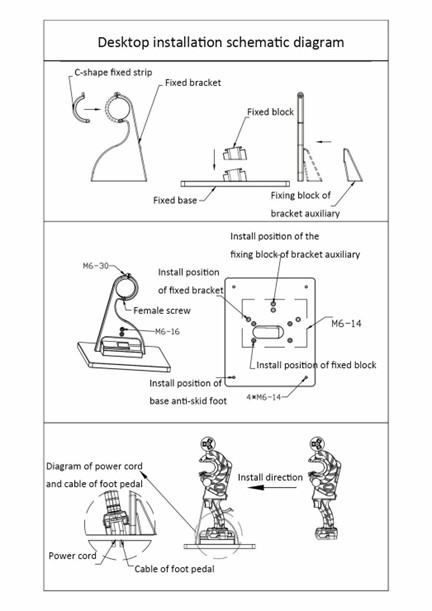

5. Schema Generale
6. Manutenzione dell'Iniezione di Grasso
Applicare grasso all'apposito punto di iniezione regolarmente per mantenere prestazioni ottimali.
Attenzione:
• Spegnere l'alimentazione durante l'iniezione di grasso.
• Intervallo di iniezione del grasso: 2 ml al mese.
7. Parametri Tecnici
|
Specifica |
Dettagli |
|
Dimensioni della Macchina Avvolgitrice (senza batteria) |
110 mm x 160 mm x 360 mm |
|
Peso della Macchina Avvolgitrice |
Circa 1 KG |
|
Dimensioni della Base da Tavolo (senza supporto) |
250 mm x 300 mm x 280 mm |
|
Peso della Base da Tavolo |
Circa 5 KG |
|
Specifiche della Batteria |
4000mAh al Litio |
|
Tensione della Batteria |
10-21V - 4,0A |
|
Tempo di Scarica della Batteria |
Circa 5 ore |
|
Peso della Batteria |
Circa 0,6 KG |
|
Velocità di Avvolgimento - Marcia 1 |
150 giri/min |
|
Velocità di Avvolgimento - Marcia 2 |
200 giri/min |
|
Velocità di Avvolgimento - Marcia 3 |
350 giri/min |
|
Velocità di Avvolgimento - Marcia 4 |
500 giri/min |
|
Larghezza del Nastro |
10-25 mm |
|
Diametro Esterno Max. del Nastro |
110 mm |
|
Diametro Interno del Nastro |
38 mm (altre misure possono essere personalizzate) |
|
Tipi di Nastro |
Nastro PVC, nastro in flanella, nastro in tessuto, ecc. |
|
Gamma di Applicazione del Nastro |
5 mm - 30 mm (si consiglia 25 mm o meno) |
