Legatrice automatica statore, 6-8 fascette WPM-25100M

📅 2025-05-03 👁️ 1,674
  • Modello prodotto: WPM-25100M

  • Specifiche

    Tipo: Macchina automatica per fascette in nylon
    Applicazione: Statori motore e altri prodotti
    Sistema controllo: PLC
    Precisione: Elevata posizionamento
    Capacità: 6-8 fascette simultanee
    Risparmio: 150.000€/anno (3 operatori)
    Funzionamento: Pedale automatico (alimentazione, avvolgimento, serraggio, taglio)
    Versatilità: Adatta vari motori senza cambio attrezzatura
  • Richiedi un preventivo

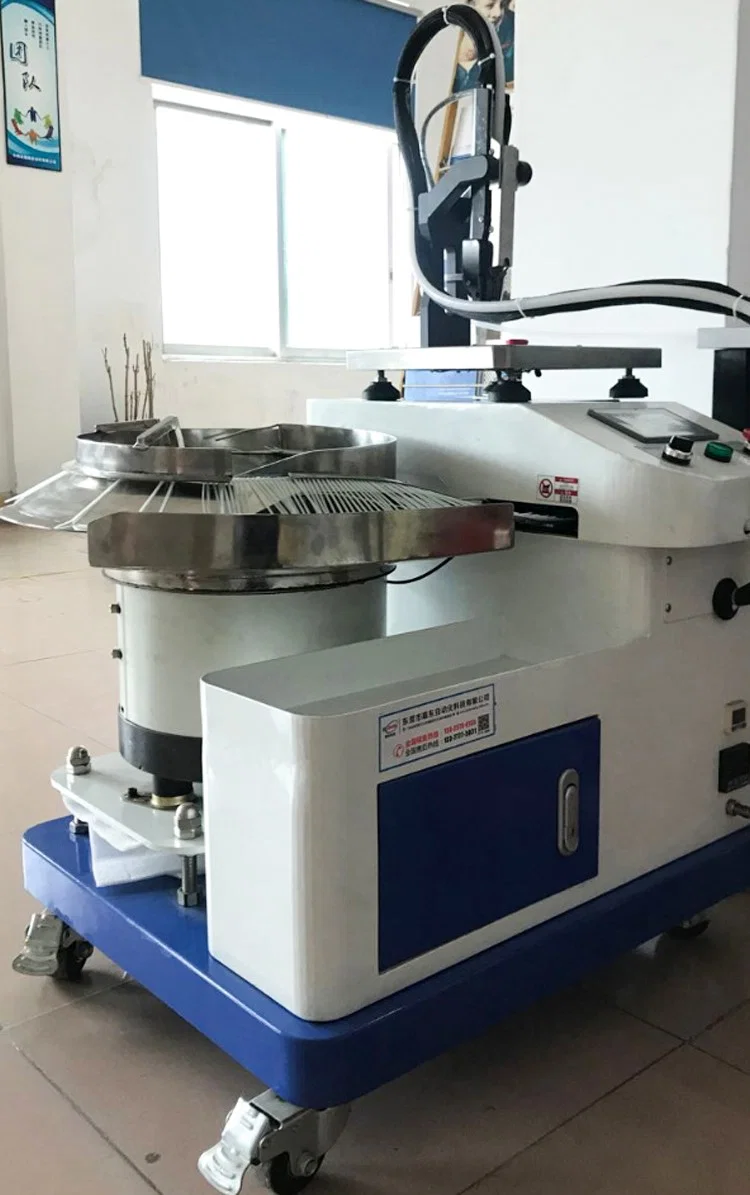

La WPM-25100M lega gli avvolgimenti degli statori motore con fascette in nylon, da sei a otto per ciclo automatico. Il telaio porta una propria vaschetta vibrante per le fascette, il quadro di controllo e la testa di legatura, fissata su una piastra separata alla quale viene presentato lo statore.

La legatura manuale di uno statore procede una fascetta alla volta, con una tensione che cambia da operatore a operatore e code da rifilare in una seconda passata. Sulla 25100M le fascette vengono orientate nella vaschetta, convogliate lungo una guida fino alla testa e serrate e tagliate dalla macchina sotto controllo PLC. L'operatore tiene lo statore sotto la testa e avvia il ciclo con il pedale, così entrambe le mani restano sul pezzo, mentre la testa fissa mantiene la linea di fascettatura perpendicolare alle testate.

La macchina non è un utensile di reggiatura. Le WPM-A19/A25 e WPM-L300 tendono reggia in PET o PP intorno a cartoni e fasci, mentre la 25100M applica fascette singole in nylon intorno agli avvolgimenti di statore e rifila la coda nello stesso ciclo. Rispetto a una pistola di legatura manuale la differenza è nel numero: un ciclo posiziona da sei a otto fascette, e la specifica indica un equivalente di tre operatori per macchina.

Caratteristiche principali

1. Da sei a otto fascette posizionate in un ciclo automatico, con un passo definito dalla testa e non dall'occhio dell'operatore.

2. Vaschetta vibrante in acciaio inox con guida di orientamento: separa e allinea le fascette prima che raggiungano la testa, che quindi non viene caricata a mano.

3. Controllo PLC con pannello LCD e selettore a chiave: l'operatore avvia il ciclo e il programma resta protetto dalla chiave.

4. L'avvio a pedale lascia entrambe le mani libere per trattenere e posizionare lo statore tra una fascetta e l'altra.

5. Nessun cambio di attrezzatura tra taglie di motore: lo statore viene presentato direttamente alla testa, eliminando il cambio di dima che le linee manuali richiedono per ogni misura di carcassa.

6. Vaschetta, quadro e testa di legatura su un unico telaio mobile con ruote, così la postazione si sposta verso la linea di avvolgimento e ritorno.

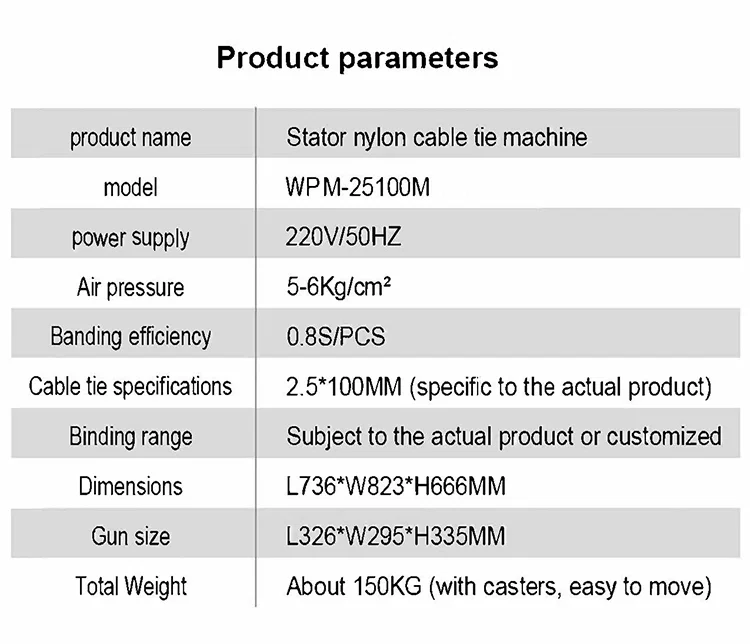

Specifiche tecniche

ParametroSpecifica
ModelloWPM-25100M
Tipo di macchinaLegatrice automatica a fascette in nylon per legatura di statori motore
Sistema di controlloPLC
Modalità di lavoroAutomatica
Capacità di legatura6-8 fascette in nylon contemporaneamente
ApplicazioneLegatura di avvolgimenti di statore motore
Attrezzatura richiestaNessun cambio per motori diversi
ComandoCiclo automatico con pedale
Equivalente di manodopera3 operatori per macchina

Applicazioni

— Statori di motori per pompe e ventilatori: legatura delle testate con fascette in nylon prima dell'impregnazione e del montaggio.

— Motori per elettroutensili: legatura di statore e avvolgimento di campo sulle carcasse piccole.

— Motori per compressori e ventilatori HVAC: fascettatura dei fasci di avvolgimento a fine postazione.

— Statori per e-bike e motori mozzo: legatura multipunto intorno al pacco lamellare.

— Motori per elettrodomestici: statori di frullatori, mixer ed estrattori legati a passo fisso.
