La WPM-KAC05B spella e crimpa puntali tubolari sciolti su filo da 0,5-4 mm² in un unico ciclo di 1,5 s. I puntali sono caricati sfusi in una vaschetta vibrante, vengono orientati e inviati alla stazione di crimpatura, e la macchina rimuove 8-12 mm di isolante prima che la testa si chiuda.
I puntali sciolti devono essere prelevati, orientati e trattenuti a mano prima della crimpatura, e gli utensili manuali producono una crimpatura che varia con la presa. Sulla KAC05B l'orientamento è affidato alla vaschetta vibrante, e le due matrici si chiudono orizzontalmente da sinistra e da destra in parallelo, così il puntale è compresso da entrambi i lati contemporaneamente e resta centrato sul conduttore. La lunghezza di spellatura si imposta sul touch screen, il che mantiene costante da pezzo a pezzo la lunghezza del conduttore all'interno del puntale.
Rispetto alla semiautomatica WPM-5-40, la KAC05B è più rapida, 1,5 s contro 2,5 s, e non richiede alimentazione manuale del puntale, al costo di una vaschetta da abbinare a ogni misura. La 5-40 resta la scelta quando le misure di puntale cambiano più volte al giorno.
Caratteristiche principali
1. Ciclo: 1,5 s per estremità, spellatura e crimpatura in un solo passo
2. Gamma filo: filo rigido BVR 0,5-4 mm², filo flessibile 0,5-2,5 mm²
3. Lunghezza di spellatura: 8-12 mm, impostata sul touch screen
4. Alimentazione dei terminali: vaschetta vibrante con protezione trasparente in acrilico sulla vasca
5. Crimpatura: matrici sinistra e destra che si chiudono orizzontalmente in parallelo, centrando il puntale sul conduttore

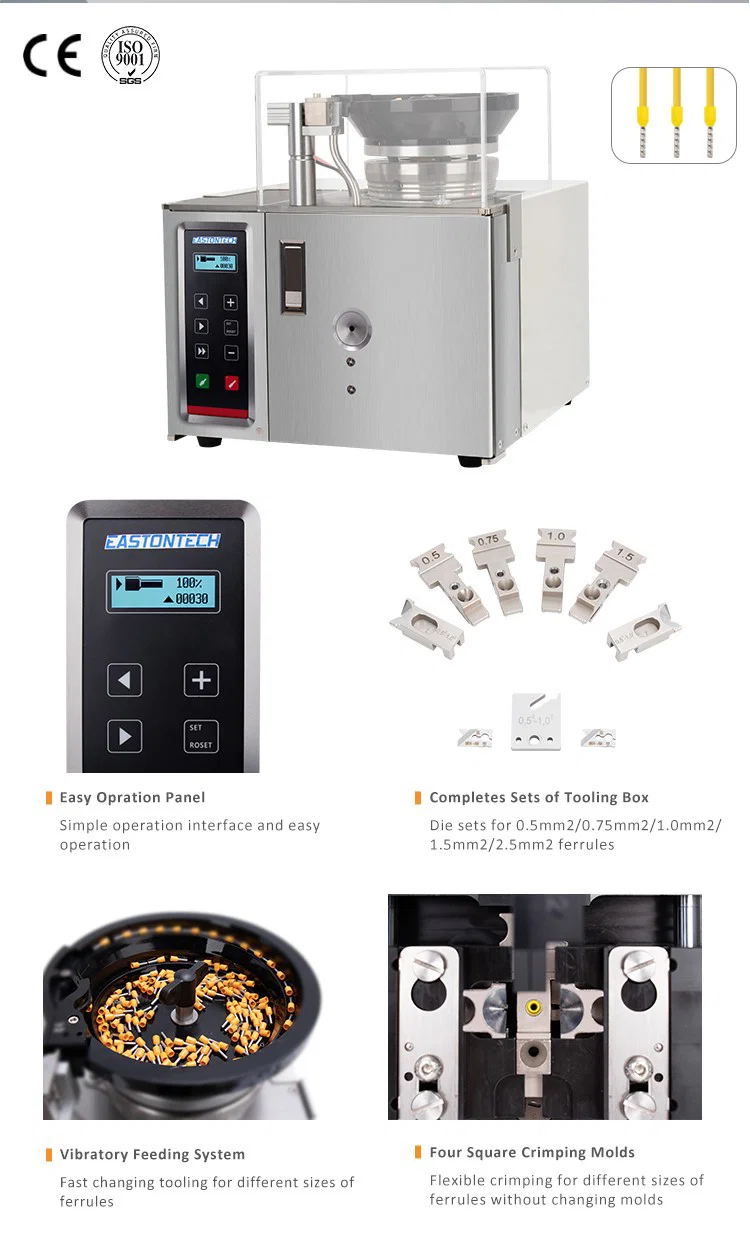

6. Struttura: carter in acciaio inox 42×40×39 cm, 30 kg, con pannello di controllo in basso a sinistra e vasca e testa di crimpatura nella parte superiore
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-KAC05B |
|---|
| Tipo di macchina | Crimpatrice automatica per puntali sciolti |
|---|
| Sezione del filo lavorabile | 0,5-4 mm² |
|---|
| Filo applicabile | Filo rigido BVR 0,5-4 mm², filo flessibile 0,5-2,5 mm² |
|---|
| Lunghezza di spellatura | 8-12 mm |
|---|
| Tempo ciclo | 1,5 s |
|---|
| Alimentazione dei terminali | Avanzamento a vaschetta vibrante |
|---|
| Metodo di crimpatura | Crimpatura orizzontale sinistra e destra in parallelo |
|---|
| Metodo di controllo | Touch screen, controllo elettronico, controllo pneumatico |
|---|
| Pressione di lavoro | 0,3-0,8 MPa |
|---|
| Alimentazione elettrica | AC220 V, 50 Hz |
|---|
| Temperatura di lavoro | -10 a 40 °C |
|---|
| Dimensioni | 42×40×39 cm |
|---|
| Peso | 30 kg |
|---|

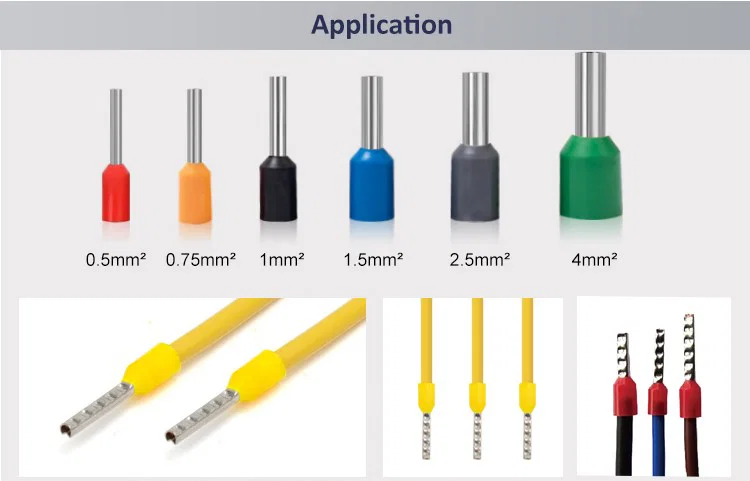

Applicazioni
— Cablaggio di quadri di comando e di distribuzione: BVR 0,5-4 mm² con puntali sciolti, crimpatura prima del montaggio dei terminali
— Quadri per costruttori di macchine: filo flessibile multipolare su morsetti a molla e a vite
— Cablaggio per elettrodomestici: filo flessibile 0,5-2,5 mm² con puntali isolati agli ingressi dei connettori
— Gruppi per illuminazione e alimentatori: conduttori 1,0-4 mm² in morsettiere a innesto
— Lavorazioni di puntali in volume, dove una sola misura gira per ore e la vasca può restare dedicata
