La WPM-SZ-330 è un tagliaspire automatico ad alta velocità basato su una scheda di controllo intelligente a 32 bit con LCD commutabile cinese/inglese. Due fili vengono lavorati contemporaneamente su stazioni lineari doppie, e il ciclo comprende taglio, spellatura completa, spellatura parziale, spellatura a più segmenti e torsione. Lavora filo elettronico, filo in silicone, filo in Teflon, fibra di vetro e cavo coassiale.
Nella produzione di piccoli conduttori il costo è il tempo ciclo per filo, non il taglio. Una macchina a stazione singola impiega parte di ogni ciclo in attesa dell'avanzamento e del serraggio del filo; la SZ-330 fa funzionare due stazioni lineari in parallelo, quindi ogni ciclo delle lame restituisce due conduttori finiti. Il controllore a 32 bit memorizza centinaia di programmi ed esegue la tabella dei segmenti - più finestre di spellatura su un solo conduttore - senza riserrare il filo. Le posizioni di lama e pinze si impostano dall'LCD, non a mano.
La SZ-330 è la macchina veloce a due fili di questa fascia, e il suo impiego è la produzione in volume di conduttori di piccolo diametro. Non è una macchina per cavi multipolari guainati (quelle sono la WPM-680 o la WPM-YHT3) né una macchina per conduttori di potenza (WPM-10-300mm/400mm o WPM-MAX2-70mm2). Dove il lavoro è un elevato numero settimanale di conduttori elettronici corti, la disposizione a doppia stazione è ciò che determina la cadenza.
Caratteristiche principali
1. Lavorazione lineare doppia: due fili vengono tagliati e spellati nello stesso ciclo delle lame, quindi la resa per ciclo raddoppia rispetto a una macchina a stazione singola senza aumentare la corsa.

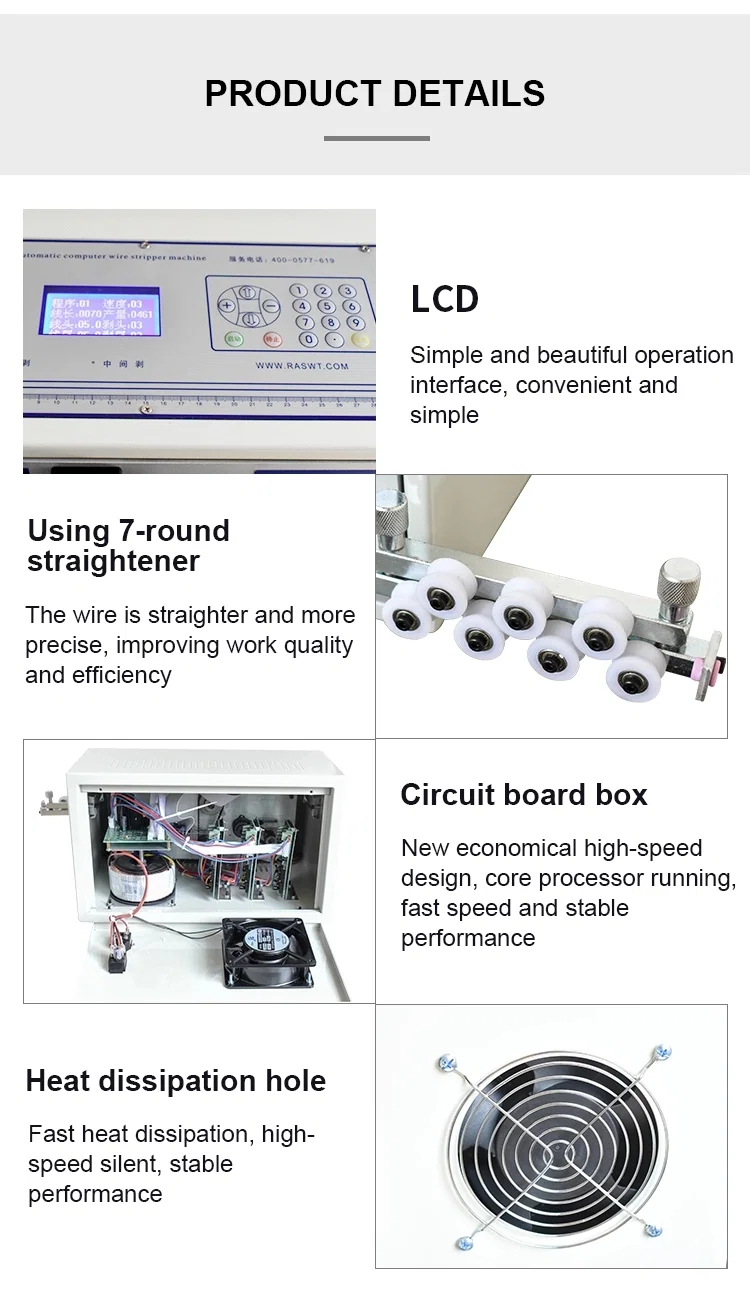

2. Controllo intelligente a 32 bit con LCD commutabile cinese/inglese: l'operatore seleziona il programma e il controllore esegue la tabella dei segmenti.
3. La memoria contiene centinaia di programmi, quindi ogni tipo di filo conserva lunghezza di taglio, profondità di spellatura e impostazione di torsione, e il cambio è un richiamo anziché un nuovo setup.
4. Cinque funzioni su un'unica piattaforma - taglio, spellatura completa, spellatura parziale, spellatura a più segmenti e torsione - con numero di segmenti impostato nel programma.
5. La spellatura a più segmenti apre diverse finestre su un conduttore, per esempio una finestra centrale più le spellature alle due estremità, in un solo passaggio e senza riserrare il filo.
6. La copertura comprende filo elettronico, filo in silicone, filo in Teflon, fibra di vetro e cavo coassiale, con profondità lama e pressione pinze impostate per materiale dall'LCD.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-SZ-330 |
|---|
| Tipo di macchina | Tagliaspire automatico ad alta velocità a controllo computerizzato |
|---|
| Sistema di controllo | Controllo intelligente a 32 bit |
|---|
| Display | LCD commutabile cinese/inglese |
|---|
| Memoria programmi | Centinaia di programmi |
|---|
| Capacità di lavorazione | Lineare doppia, due fili contemporaneamente |
|---|
| Funzioni | Taglio, spellatura, spellatura parziale, spellatura a più segmenti, torsione |
|---|
| Fili compatibili | Filo elettronico, filo in silicone, filo in Teflon, fibra di vetro, cavo coassiale |
|---|
Applicazioni

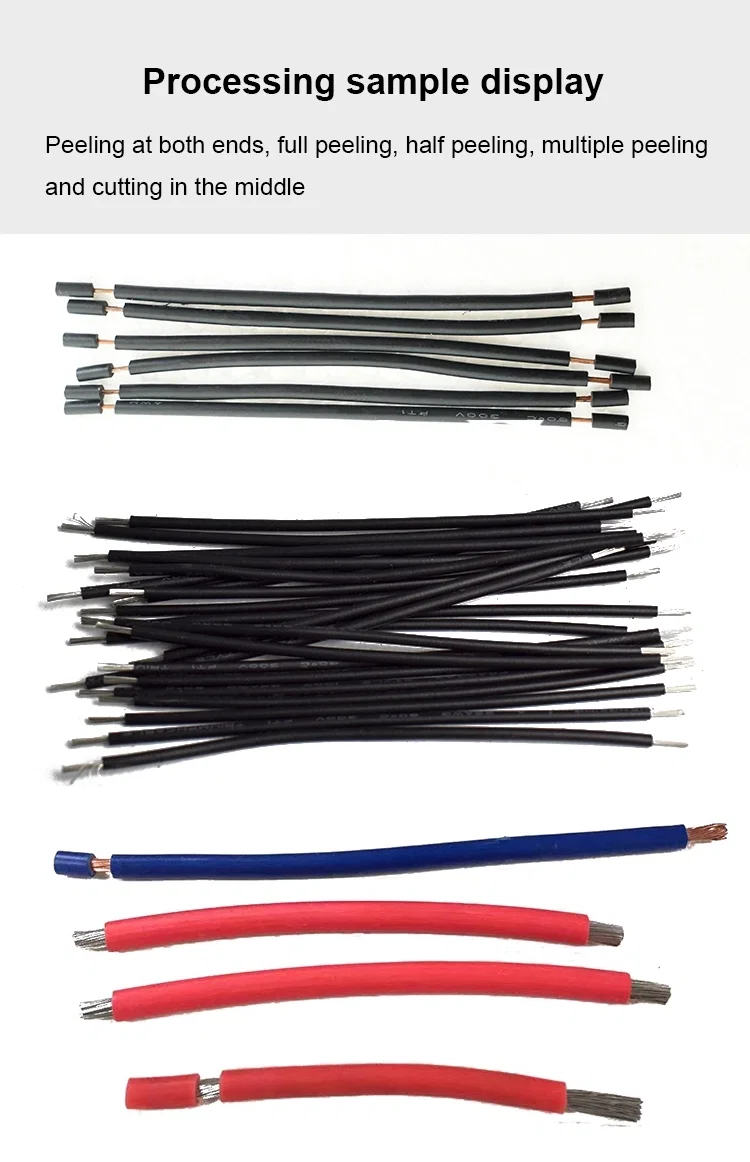

— Preparazione di conduttori elettronici: filo unipolare in PVC tagliato alla lunghezza programmata e spellato alle due estremità per l'assemblaggio su PCB e connettori, due conduttori per ciclo.
— Conduttori in silicone e Teflon: filo per alte temperature per resistenze, sensori e interni di apparecchi, spellato parzialmente al terminale in modo che la spalla dell'isolante resti squadrata.
— Cavo coassiale e fibra di vetro: guaina e dielettrico aperti a segmenti per assemblaggi RF e di strumentazione, con la tabella dei segmenti in memoria.
— Cablaggi per giocattoli e piccoli apparecchi: conduttori corti in trefolo in grande quantità, spellati alle due estremità, con torsione dove il conduttore entra in una vite di terminale.
— Sottocablaggi automotive: conduttori unipolari tagliati a misura con finestra centrale per una giunzione, eseguiti con il programma a più segmenti.
