Avvolgitrice automatica di nastro PTFE su raccordi WPM-1310

📅 2025-05-03 👁️ 207
  • Modello prodotto: WPM-1310

  • Specifiche

    Modello: WPM-1310
    Potenza: 750 W
    Tensione: 220 V
    Pressione: 0,6 MPa
    Dimensioni: 450 * 400 * 560 mm
    Peso: 70 kg
    Velocità di lavoro: 3-5 pezzi/secondo
    Tipo: Elettrico e automatico
  • Richiedi un preventivo

La WPM-1310 avvolge nastro PTFE per tenuta filettata su raccordi filettati, principalmente giunti semifilettati da ZG 1/8 a 1 pollice. Una vaschetta vibrante allinea i raccordi e li porta alla testa, la testa avvolge due o tre giri e il ciclo gira a 3-5 pezzi al secondo. L'unità è elettrica e automatica, 750 W a 220 V, con alimentazione ad aria di 0,6 MPa.

L'avvolgimento manuale del nastro PTFE dà una tensione irregolare: troppo lento e il giunto trasuda, troppo teso e il nastro si taglia sul fondo della filettatura. La WPM-1310 fa ruotare il raccordo contro un percorso di nastro motorizzato per un numero fisso di giri, così ogni giunto riceve lo stesso numero di avvolgimenti e la stessa tensione. Alimentazione dei pezzi, avvolgimento e scarico avvengono senza che l'operatore tenga il raccordo, con ciclo avviato a pedale e parametri impostati sul touch screen.

È l'unità PTFE completamente automatica della gamma. Il modello gemello WPM-1308 (194) usa la stessa testa da 750 W, aria a 0,6 MPa e 3-5 pezzi al secondo, ma è specificato per nastro da 5, 7, 10 e 14 mm e filettature fino a 1 1/2 pollice; la WPM-1310 è impostata per ZG 1/8-1 pollice e aggiunge la vaschetta di alimentazione. Le WPM-75 (278) e WPM-TP (279) lavorano su matasse di filo e cavo, non su raccordi. Il telaio da 70 kg e l'ingombro di 450 x 400 x 560 mm si adattano a una postazione a fianco della linea di assemblaggio.

Caratteristiche principali

1. Avvolgimento di nastro PTFE su giunti semifilettati da ZG 1/8 a 1 pollice

2. 3-5 pezzi al secondo, due o tre avvolgimenti per giunto

3. Vaschetta vibrante che porta i raccordi alla testa senza carico manuale

4. Avvio del ciclo a pedale con impostazione dei parametri su touch screen

5. 750 W a 220 V, alimentazione ad aria di 0,6 MPa

6. Telaio da 70 kg, 450 x 400 x 560 mm

Specifiche tecniche

ParametroSpecifica
ModelloWPM-1310
FunzioneAvvolgimento di nastro PTFE su giunti filettati
Filettatura applicabileGiunti semifilettati ZG 1/8 - 1 pollice
Velocità di lavoro3-5 pz/s, 2-3 avvolgimenti
Alimentazione dei pezziVaschetta vibrante
ControlloTouch screen, avvio a pedale
Potenza220 V, 750 W
Pressione aria0,6 MPa
TipoElettrica, automatica
Dimensioni450 x 400 x 560 mm
Peso70 kg

Applicazioni

— Raccordi idraulici: nastro PTFE su giunti semifilettati in ottone e plastica da ZG 1/8 a 1 pollice prima del montaggio

— Componenti pneumatici: filettature di tenuta su raccordi d'aria e innesti rapidi

— Raccordi per trattamento acqua e sanitari: avvolgimento su connettori filettati in acciaio inox

— Assemblaggio di valvole e collettori: preavvolgimento delle porte filettate prima della prova di tenuta

— Produzione in serie di inserti filettati: avvolgimento con alimentazione a vaschetta a 3-5 pezzi al secondo

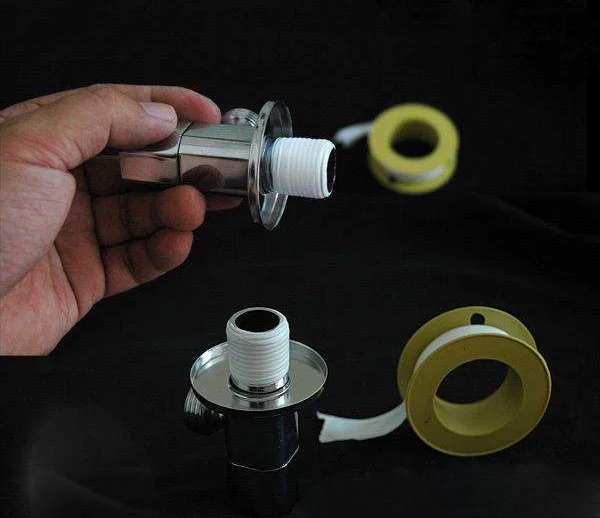

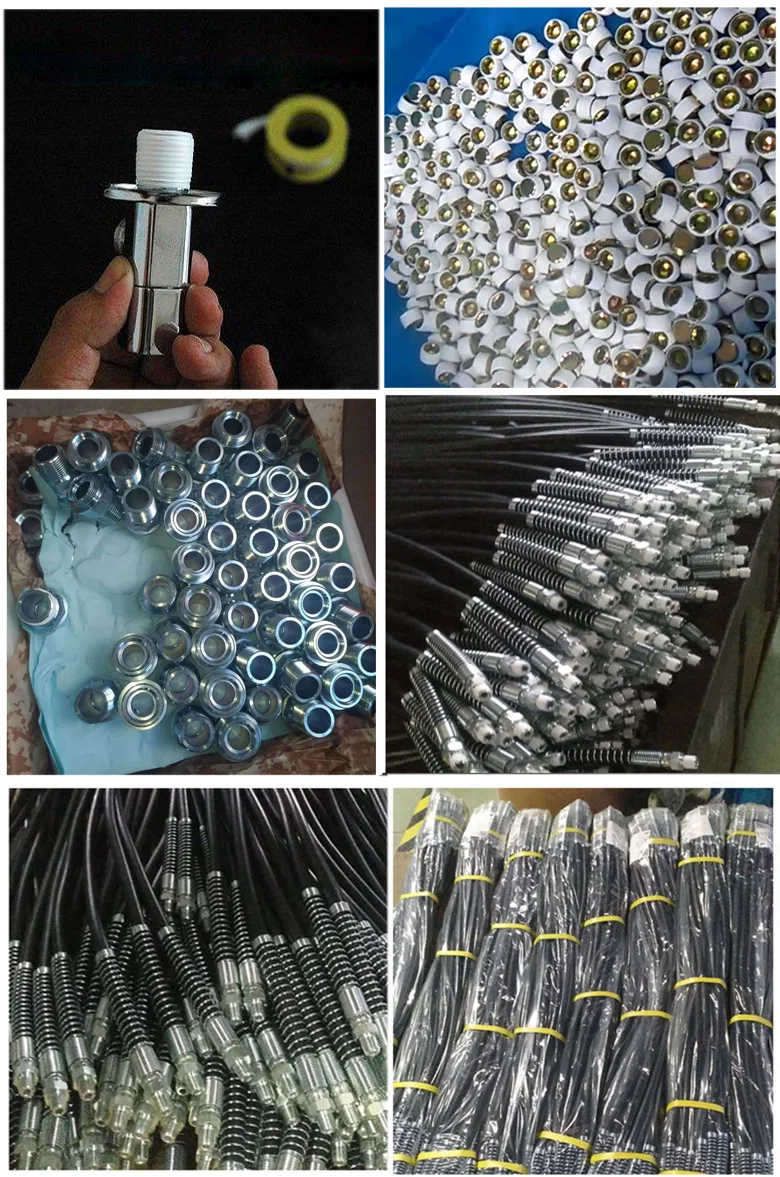

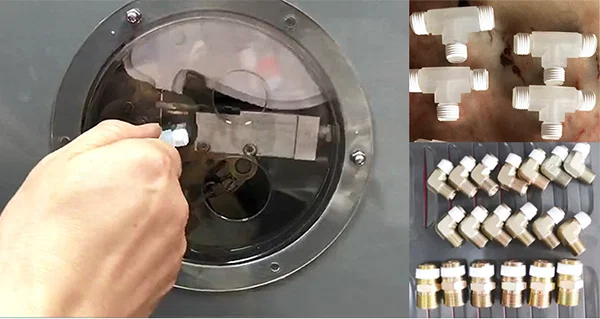

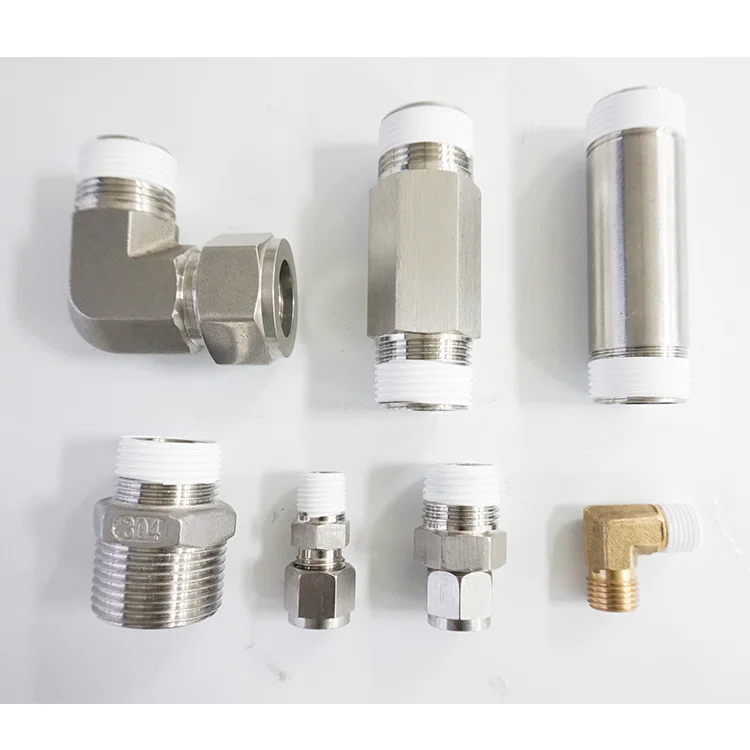

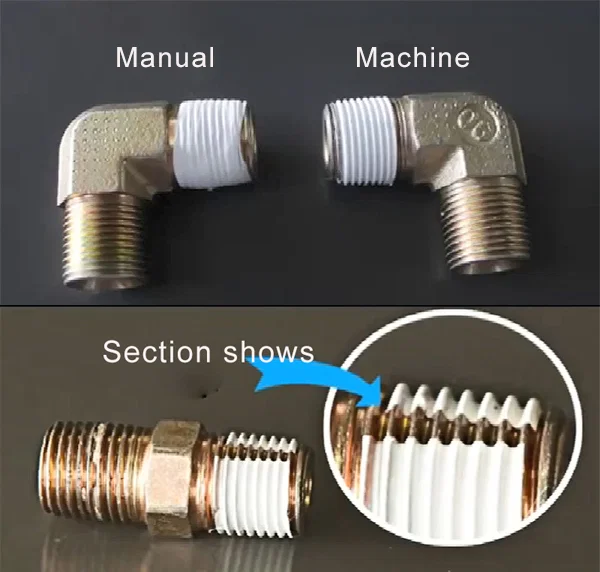

Assorted brass and stainless threaded fittings wrapped with white PTFE tapeThree step guide: place fitting, wrap fitting, use fitting with PTFE tape applicatorHand placing a threaded fitting inside the PTFE tape winding machineManual versus machine PTFE tape wrapping compared, with cutaway thread sectionHand holding a taped threaded fitting beside two white PTFE tape rollsProduction collage of PTFE taped fittings, springs and coiled hose assemblies
