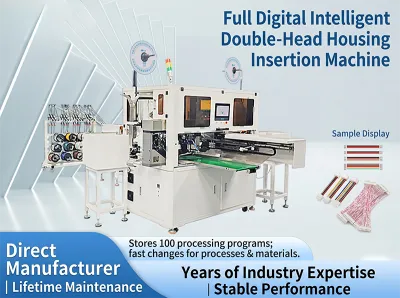

Macchina completamente automatica per crimpatura, stagnatura e inserimento connettori a doppia testa JW-DHHI

Macchina automatica per crimpatura a doppia testa, stagnatura e inserimento in alloggiamento JW-DHHI

Questa macchina integrata completamente automatica combina taglio del filo, spelatura, crimpatura a doppia estremità, attorcigliatura e stagnatura a singola estremità, inserimento in alloggiamento a doppia/singola estremità e lavorazione di fili lunghi-corti in un unico flusso di lavoro automatizzato, progettato per la produzione di cablaggi di precisione e alta efficienza.

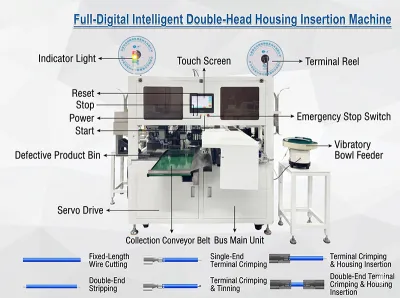

Funzioni principali

A. Alimentazione automatica del filo, taglio a lunghezza fissa e spelatura di precisione

B. Crimpatura a doppia testa, crimpatura a testa singola, attorcigliatura e stagnatura a immersione a singola estremità

C. Inserimento in alloggiamento a doppia estremità, inserimento in alloggiamento a singola estremità e crimpatura di fili lunghi-corti sull'altra estremità

D. Monitoraggio della forza di crimpatura a doppio canale + ispezione visiva CCD per il rilevamento dei difetti in tempo reale

E. Smistamento e scarto automatico dei prodotti difettosi, con visualizzazione chiara della posizione del guasto

Vantaggi principali

1. Controllo touchscreen intelligente
Interfaccia digitale programmabile con memorizzazione dei parametri, facile configurazione e cambio prodotto rapido.

2. Sistema servo ad alte prestazioni
Azionamento servo ibrido silenzioso che offre alta precisione, movimento stabile e velocità di elaborazione rapida.

3. Meccanismo di attorcigliatura universale
Reset automatico senza regolazione manuale per diversi diametri di filo, forte compatibilità.

4.  Ampia compatibilità
Adatto a matrici di crimpatura orizzontali, verticali e di vario tipo; basso tasso di difetti, terminali ordinati.

5. Alimentazione e movimentazione stabili
Alimentatore vibrante a pendenza con frequenza regolabile garantisce un rifornimento di materiale fluido, senza graffi e senza inceppamenti.

6. Manipolatore rotante
Migliora la stabilità dell'inserimento nell'alloggiamento e semplifica l'ispezione di terminali e alloggiamenti.

Specifiche tecniche

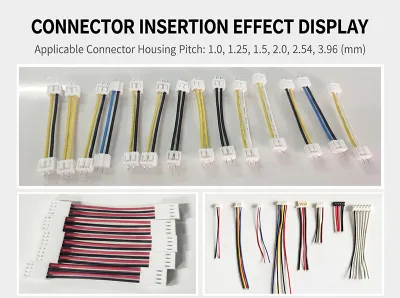

Qualità e applicazioni

La macchina produce crimpature uniformi e stagnatura omogenea, ideale per la produzione di massa di cablaggi elettronici, automobilistici, per elettrodomestici e industriali. Realizza una lavorazione automatizzata completa, riduce notevolmente la manodopera, migliora la consistenza del prodotto e abbassa i costi di produzione complessivi.
