Taglia-spella-avvolgi-lega automatico per cavi WPM-02SL

📅 2025-05-03 👁️ 982
  • Modello prodotto: WPM-02SL

  • Specifiche

    Modello: WPM-02SL
    Diametro esterno del filo: ≤ 5 mm
    Distanza della parte di avvolgimento: 70 - 150 mm
    Lunghezza di avvolgimento: ≤ 10 m
    Velocità di avvolgimento: Regolabile
    Diametro esterno di legatura: ≤ 20 mm
    Lunghezza della testa del filo: 40 - 100 mm
    Lunghezza della coda del filo: 40 - 200 mm
    Produttività: 420 pz/h (lunghezza dell'avvolgimento = 5 m)
    Collegamento dell'aria compressa: 0,55 - 0,7 MPa
    Alimentazione: 110, 220 V (50 - 60 Hz)
    Potenza: 1,5 kW
    Dimensioni: 750 * 1550 * 1850 mm
    Peso: 600 kg
  • Richiedi un preventivo

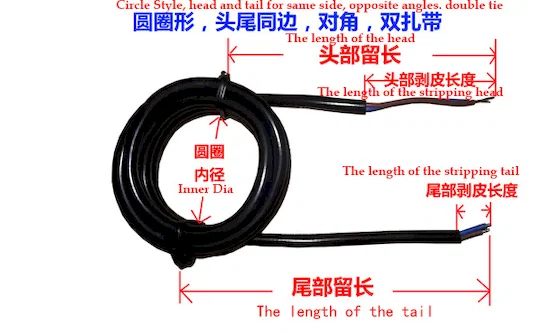

La WPM-02SL taglia, spella, avvolge, attorciglia e lega in un ciclo. Testa e coda sono entrambe spelate, il cavo è avvolto in una matassa circolare e la matassa è chiusa con un doppio laccio ad angoli opposti con testa e coda dallo stesso lato.

La spellatura a due estremità comporta di norma uno spellacavi separato e una seconda fase di manipolazione, e le estremità preparate restano esposte mentre il fascio viene trasportato. La 02SL spella sul formatore della matassa, così la matassa finita arriva con entrambe le estremità preparate e non richiede rilavorazione prima del montaggio dei connettori.

È il modello per cavo piccolo con doppio laccio del gruppo: cavo fino a 5 mm di diametro esterno, diametro di legatura della matassa fino a 20 mm, lunghezza di avvolgimento fino a 10 m e 420 pz/h con lunghezza di avvolgimento di 5 m. La SCCB aggiunge la spellatura fino a 700 pz/h ma lavora con un diametro di legatura di 50 mm; la B1L copre cavo da 4-8 mm a 250-380 pz/h senza la legatura a 20 mm; le CRO e HCRO tagliano, avvolgono e legano senza spellare.

Caratteristiche principali

1. Cinque funzioni in un ciclo: taglio, spellatura della testa, spellatura della coda, avvolgimento e doppia legatura.

2. Diametro di legatura della matassa fino a 20 mm, con matassa compatta su cavo CA/CC/USB fino a 5 mm di diametro esterno.

3. Lunghezza di avvolgimento fino a 10 m con distanza di avvolgimento di 70-150 mm; 420 pz/h con lunghezza di 5 m.

4. Testa 40-100 mm e coda 40-200 mm, entrambe spelate, con testa e coda dallo stesso lato ad angoli opposti.

5. Velocità di avvolgimento regolabile per adattarsi alla rigidezza del cavo, con aria compressa a 0.55-0.7 MPa.

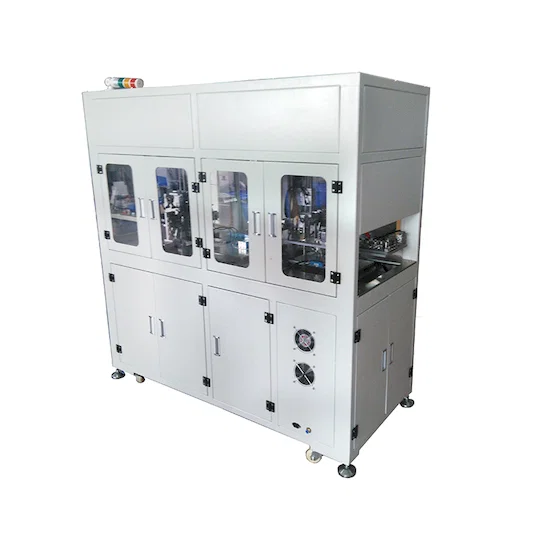

6. Armadio chiuso con finestre di ispezione; azionamento da 1.5 kW, 750 x 1550 x 1850 mm, 600 kg.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-02SL
FunzioneTaglio, spellatura di testa e coda, avvolgimento, attorcigliamento, legatura
Diametro esterno del cavoFino a 5 mm
Lunghezza di avvolgimentoFino a 10 m
Distanza della parte di avvolgimento70-150 mm
Diametro esterno di legaturaFino a 20 mm
Lunghezza della testa40-100 mm
Lunghezza della coda40-200 mm
Velocità di avvolgimentoRegolabile
Produttività420 pz/h (lunghezza di avvolgimento 5 m)
Aria compressa0.55-0.7 MPa
Alimentazione110 / 220 V, 50-60 Hz
Potenza1.5 kW
Dimensione750 x 1550 x 1850 mm
Peso600 kg

Applicazioni

— Cavo CA/CC/USB fino a 5 mm: entrambe le estremità spelate, avvolto e legato con doppio laccio.

— Cavi di caricabatterie e alimentatori: matasse compatte da 20 mm per l'imballo.

— Cavi di elettronica di consumo: lunghezze di avvolgimento fino a 10 m, legate per la vendita.

— Laboratori di cablaggi: matasse con due estremità spelate pronte per il montaggio dei connettori.

— Gruppi di cavi dati: testa e coda dallo stesso lato per un imballo simmetrico.
