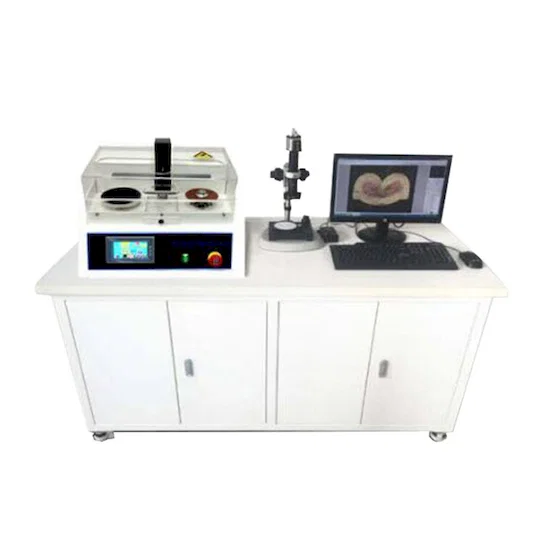

Analizzatore Sezione Crimpatura Automatico WPM-SE4

Ottieni una precisione senza pari nel controllo qualità dei cablaggi con l'analizzatore di sezione trasversale terminale completamente automatico WPM-SE4

Introduzione:

In l'esigente panorama della produzione di cablaggi, garantendo la L'integrità e l'affidabilità delle crimpature dei terminali sono fondamentali. Introduzione l'analizzatore di sezione trasversale terminale completamente automatico WPM-SE4, uno strumento di precisione all'avanguardia appositamente progettato per Rivoluzionate il processo di ispezione della qualità dei cablaggi. Questo Il sistema completo non è solo una macchina; è una soluzione completa, Progettato meticolosamente per fornire risultati rapidi, accurati e ripetibili Analisi della sezione trasversale dei terminali dei cablaggi. Dall'automotive al aerospaziale, il WPM-SE4 consente ai produttori di tutti i settori di garantire i più alti standard di qualità della crimpatura, riducendo al minimo i difetti e massimizzando le prestazioni del prodotto.

Caratteristiche e vantaggi principali: precisione, velocità e automazione ridefinite

Le WPM-SE4 rappresenta l'apice dell'eccellenza ingegneristica, integrando tecnologie all'avanguardia per fornire prestazioni e prestazioni senza pari esperienza. Ecco una ripartizione dettagliata delle caratteristiche chiave che rendono Questo analizzatore è una risorsa indispensabile per il vostro controllo qualità Operazioni:

• Sistema completamente automatico e integrato per un flusso di lavoro semplificato: WPM-SE4 è un sistema completamente automatico, che integra perfettamente ogni fase del processo di analisi della sezione trasversale. Dal taglio e molatura di precisione al campionamento ottico, alla pulizia della corrosione e all'acquisizione di immagini, Tutto è automatizzato all'interno di un'unica unità coesa. Questa automazione riduce drasticamente l'intervento manuale, minimizza l'errore dell'operatore e garantisce risultati coerenti e ripetibili.

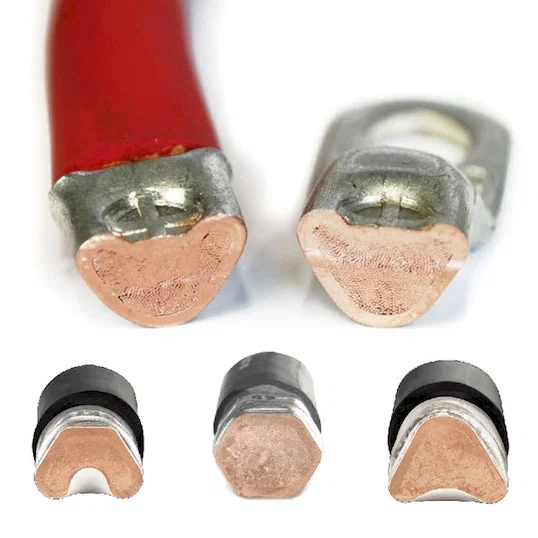

• Tecnologia brevettata di taglio e rettifica in un'unica fase: sfruttando la più recente tecnologia brevettata, il WPM-SE4 esegue il taglio e la rettifica in un'unica operazione sincronizzata. Questo approccio innovativo garantisce una perfetta planarità del terminale, un fattore critico per un'analisi accurata della sezione trasversale. Questo elimina le incongruenze introdotte dal taglio e dalla molatura separati che forniscono una preparazione del campione superiore e una dati.

• Velocità senza precedenti: analisi completa in soli 3 minuti: il tempo è fondamentale nella produzione. Il WPM-SE4 è progettato per la velocità, in grado di completare l'intera elaborazione e analisi di un singolo terminale in soli 3 minuti. Questa eccezionale produttività accelera notevolmente la qualità processo di ispezione, che consente un feedback più rapido, emissione più rapida e una maggiore efficienza produttiva.

• Funzionamento semplice, comodo e veloce per un'esperienza utente migliorata: nonostante la sua sofisticata tecnologia, il WPM-SE4 è progettato per un funzionamento semplice, conveniente e veloce. L'interfaccia intuitiva e i processi automatizzati riducono al minimo la formazione requisiti e massimizzare l'efficienza dell'operatore. Concentrati sui risultati, non procedure complesse.

• Sistema di acquisizione di immagini ad alta definizione importato dal Giappone per una nitidezza senza compromessi: il cuore del WPM-SE4 è un sistema di acquisizione di immagini ad alta definizione importato dal Giappone. Questo sistema avanzato acquisisce immagini in sezione trasversale incredibilmente dettagliate, garantendo misurazioni e analisi accurate. La qualità dell'immagine superiore consente una valutazione precisa della crimpatura caratteristiche, portando a decisioni più informate in materia di qualità. Il sistema vanta un sistema video HD industriale giapponese da 5 milioni di pixel, che offre un'eccezionale nitidezza visiva.

• Sistema ottico con zoom senza segmento importato in Giappone per un'osservazione dettagliata: l'analizzatore incorpora un sistema ottico con zoom senza segmento importato in Giappone. Questo sistema ottico di alta qualità offre una gamma di ingrandimento video totale di 30 ~ 312X, consentendo sia prospettive panoramiche che un esame altamente dettagliato di strutture a crimpare. Questa versatile gamma di ingrandimenti ti assicura può analizzare ogni aspetto della sezione trasversale del terminale con eccezionali chiarezza.

• Componenti di precisione per affidabilità e precisione incrollabili: il WPM-SE4 è costruito con componenti di alta qualità per prestazioni di lunga durata e precisione eccezionali:

  • Motore tedesco: garantisce un funzionamento potente e affidabile dei meccanismi di taglio e molatura.

  • Servomotori giapponesi Panasonic (asse X e Y): forniscono un movimento preciso e controllato per entrambi gli assi X e Y durante processo di taglio e rettifica, garantendo precisione e ripetibilità.

  • Controller PLC giapponese Mitsubishi: funge da cervello intelligente del sistema, garantendo un funzionamento regolare e coordinato di tutti i processi automatizzati.

• Software completo per l'analisi della sezione del terminale (importato in Giappone): il WPM-SE4 è dotato di un software professionale per l'analisi della sezione del terminale importato dal Giappone. Questo software è stato progettato specificamente per l'analisi della crimpatura sezioni trasversali, fornendo una gamma di strumenti di misurazione e analisi per Quantificare la qualità della crimpatura. Per la sicurezza dei dati e l'integrità del software, il il software è dotato di un blocco di crittografia e viene fornito su CD.

• Ampia gamma di fili applicabili per test versatili: il WPM-SE4 è progettato per gestire un ampio spettro di dimensioni dei cavi, con una gamma di fili applicabile di 0,01 ~ 50 mm2. Questa versatilità garantisce che l'analizzatore possa ospitare un'ampia varietà di prodotti delle applicazioni di cablaggio, dai delicati fili di segnale alla maggiore potenza Cavi.

• Lama durevole e delicata importata dalla Germania: il processo di taglio utilizza una lama Dia.110X0,5 mm importata dalla Germania. Questa lama è rinomata per la sua natura delicata ma resistente, che garantisce tagli puliti e precisi mantenendo affilatura e affidabilità a lungo termine.

• Pulizia precisa della corrosione per una nitidezza ottimale dell'immagine: il sistema incorpora un processo di pulizia del liquido per la corrosione terminale, completato in soli 5 secondi. Questa rapida fase di pulizia rimuove detriti e contaminanti dal , garantendo una nitidezza ottimale dell'immagine per un'analisi accurata.

• Illuminazione a LED regolabile per un'illuminazione costante: un dispositivo di illuminazione a LED regolabile completamente bianco fornisce un'illuminazione uniforme e controllata del terminale Sezione. Questa illuminazione regolabile garantisce una visibilità ottimale e Qualità dell'immagine, indipendentemente dal materiale del terminale o dall'illuminazione ambientale Condizioni.

• Ingombro compatto per una facile integrazione negli spazi di lavoro: con dimensioni di W500XD350XH350, il WPM-SE4 vanta un ingombro compatto, che lo rende facile da integrare negli spazi di lavoro esistenti in laboratorio o in produzione.

Specifiche tecniche:

Applicazioni:

Le L'analizzatore di sezione trasversale terminale completamente automatico WPM-SE4 è essenziale per il controllo qualità in un'ampia gamma di settori, tra cui:

• Produzione di cablaggi automobilistici: garantire l'affidabilità e la sicurezza dei sistemi elettrici automobilistici.

• Aerospaziale e difesa: soddisfa rigorosi standard di qualità per i cablaggi critici negli aeromobili e nei sistemi di difesa.

• Elettronica di consumo: Garantire le prestazioni a lungo termine delle terminazioni dei cavi nei dispositivi elettronici.

• Produzione di apparecchiature industriali: verifica della robustezza del cablaggio nei macchinari e nei sistemi di controllo.

• Qual è l'applicazione principale dell'analizzatore di sezioni trasversali terminali completamente automatico WPM-SE4?

  Il WPM-SE4 è progettato per il controllo di qualità di precisione nella produzione di cablaggi e fasci di cavi. Analizza automaticamente le sezioni trasversali dei crimp per garantire una corretta compressione del filo, il posizionamento dell'isolamento e l'integrità del terminale, elementi critici per l'affidabilità elettrica e la sicurezza nei settori automobilistico, aerospaziale ed elettronico.

  Quale gamma di ingrandimenti offre il WPM-SE4 e perché è importante?

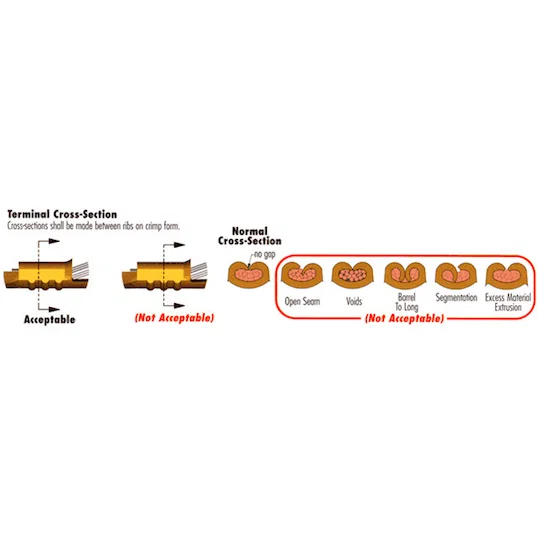

  L'analizzatore offre un'ampia gamma di ingrandimenti da 30X a 312X. Ciò è essenziale per un'ispezione dettagliata di varie dimensioni di terminali e tipi di crimp, consentendo agli operatori di visualizzare chiaramente piccoli difetti come vuoti, crepe o una distribuzione impropria dei fili che potrebbero compromettere le prestazioni della connessione.

  In che modo la funzionalità automatica migliora il controllo di qualità dei cablaggi?

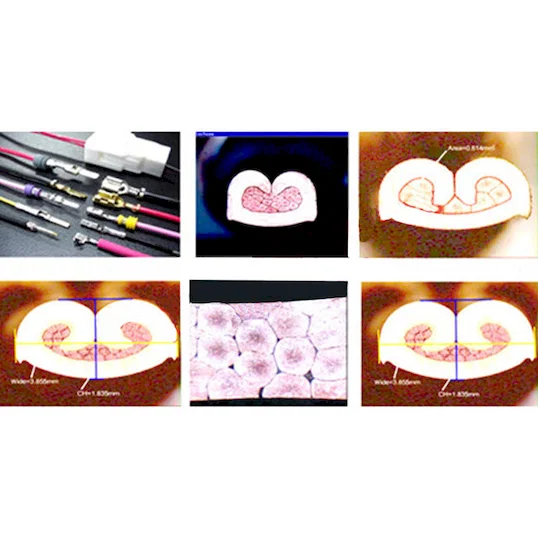

  Il funzionamento completamente automatico elimina l'errore umano e la soggettività dal processo di misurazione. Una volta caricato un campione, il sistema acquisisce, analizza e riporta automaticamente i parametri chiave come altezza, larghezza e area della sezione trasversale del crimp, garantendo un'ispezione coerente, ripetibile e ad alta velocità per migliorare la qualità complessiva della produzione e la produttività.

  Qual è il significato della gamma di misurazione 0,01-50mm² e dell'imaging HD giapponese?

  L'ampia gamma 0,01-50mm² consente all'analizzatore di gestire tutto, dai terminali ultra-fini a quelli per carichi pesanti, rendendolo versatile per diverse linee di produzione. Il sistema di imaging ad alta definizione giapponese fornisce immagini eccezionalmente nitide, definite e ad alto contrasto, consentendo il rilevamento preciso anche delle più piccole imperfezioni per valutazioni di qualità affidabili e accurate.

  Quali sono i principali vantaggi dell'integrazione del WPM-SE4 in un flusso di lavoro di lavorazione dei fili?

  L'integrazione del WPM-SE4 migliora il controllo di qualità fornendo un'ispezione oggettiva e basata sui dati, riducendo i costi di scarto e rilavorazione. Aumenta la velocità e la coerenza dell'ispezione, supporta la conformità agli standard di settore (come ISO e specifiche automobilistiche) e, in definitiva, aiuta i produttori a fornire cablaggi più affidabili, migliorando la sicurezza del prodotto e la soddisfazione del cliente.
