Terminale a spillo continuo isolato 75/105 °C JW-TM04
Terminale a spillo continuo isolato 75/105 °C JW-TM04 Thumb

Terminale a spillo continuo isolato 75/105 °C JW-TM04

📅 2025-05-03 👁️ 829
  • Modello prodotto: JW-TM04

  • Specifiche

    Materiale: Rame
    Guaina: Nylon/PVC
    Temperatura: 75/105 gradi
    Trattamento superficiale: Stagnatura
  • Richiedi un preventivo

JW-TM04 è un terminale a spillo continuo: corpo in rame stagnato, guaina in nylon/PVC con classe 75/105 °C, fornito su nastro portapezzi in modo che un applicatore possa crimpare e tagliare uno spillo per corsa. Lo spillo entra in un morsetto o in un serrafilo a innesto e la guaina protegge barilotto e ingresso dell'isolante.

Puntalini e spilli si guastano in due modi su una linea di produzione: il barilotto si ossida prima della crimpatura e aumenta la resistenza, e la guaina si fessura dove il filo si piega. TM04 interviene su entrambi: la stagnatura sul rame limita l'ossidazione del barilotto e la guaina è specificata per resistenza all'invecchiamento e alle alte temperature, così resta flessibile all'ingresso dell'isolante. La crimpatura da nastro mantiene costante l'allineamento dello spillo invece di dipendere dal posizionamento manuale.

TM04 si colloca tra JW-TM03 e JW-TM05 nella serie. TM03 copre corpi a innesto maschio, femmina e a bandiera; TM05 è una paletta SVN per prigionieri da 3,2 a 10,5 mm e 19-48 A. TM04 è lo stile a spillo per morsetti e serrafili a innesto, dove il conduttore viene inserito e non avvitato o innestato su una linguetta.

Caratteristiche principali

1. Fornitura in nastro continuo, così l'applicatore crimpa e taglia uno spillo per corsa con il barilotto allineato ogni volta all'utensile.

2. Corpo in rame stagnato, che impedisce l'ossidazione del barilotto tra rivestimento e crimpatura e mantiene bassa la resistenza di contatto durante lo stoccaggio.

3. Guaina in nylon/PVC con classe 75/105 °C, specificata per resistenza all'invecchiamento e alle alte temperature all'ingresso dell'isolante.

4. Corpo a spillo dimensionato per morsetti e serrafili a innesto, dove il conduttore viene inserito diritto anziché avvitato.

5. Barilotto crimpato sul fascio di fili per un cablaggio stabile, così lo spillo non può ruotare né arretrare dentro la guaina.

6. Guaine codificate per colore in tutta la serie, per leggere la sezione del filo al banco senza misurare il barilotto.

Specifiche tecniche

ParametroSpecifica
ModelloJW-TM04
Tipo di prodottoTerminale a spillo continuo
MaterialeRame
GuainaNylon / PVC
Classe di temperatura75/105 °C
Trattamento superficialeStagnatura
ProprietàResistenza all'invecchiamento, resistenza alle alte temperature, cablaggio stabile, protezione dall'ossidazione
Colori della guainaBlu, rosso, arancione, verde
Forma di fornituraNastro portapezzi

Applicazioni

— Cablaggio morsettiere - conduttori di comando e segnale inseriti in serrafili a innesto senza vite nei quadri.

— Terminazione header PCB - terminali a spillo su connettori di scheda dove un filo cordato deve entrare in un morsetto a gabbia.

— Fasci sensori e strumenti - spilli con classe 75/105 °C su trasmettitori montati in contenitori caldi.

— Schede di controllo elettrodomestici - cablaggio interno verso connettori a innesto su PCB di controllo, crimpato da nastro su applicatore.

— Retrofit di cablaggi macchina - terminazioni in campo su morsettiere esistenti dove la resistenza all'invecchiamento conta più della corrente nominale.

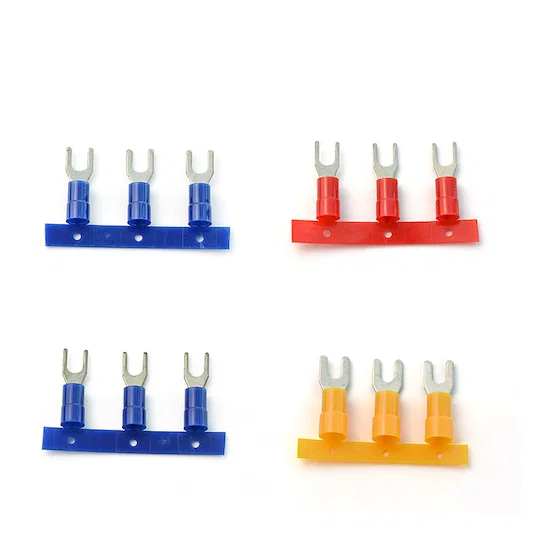

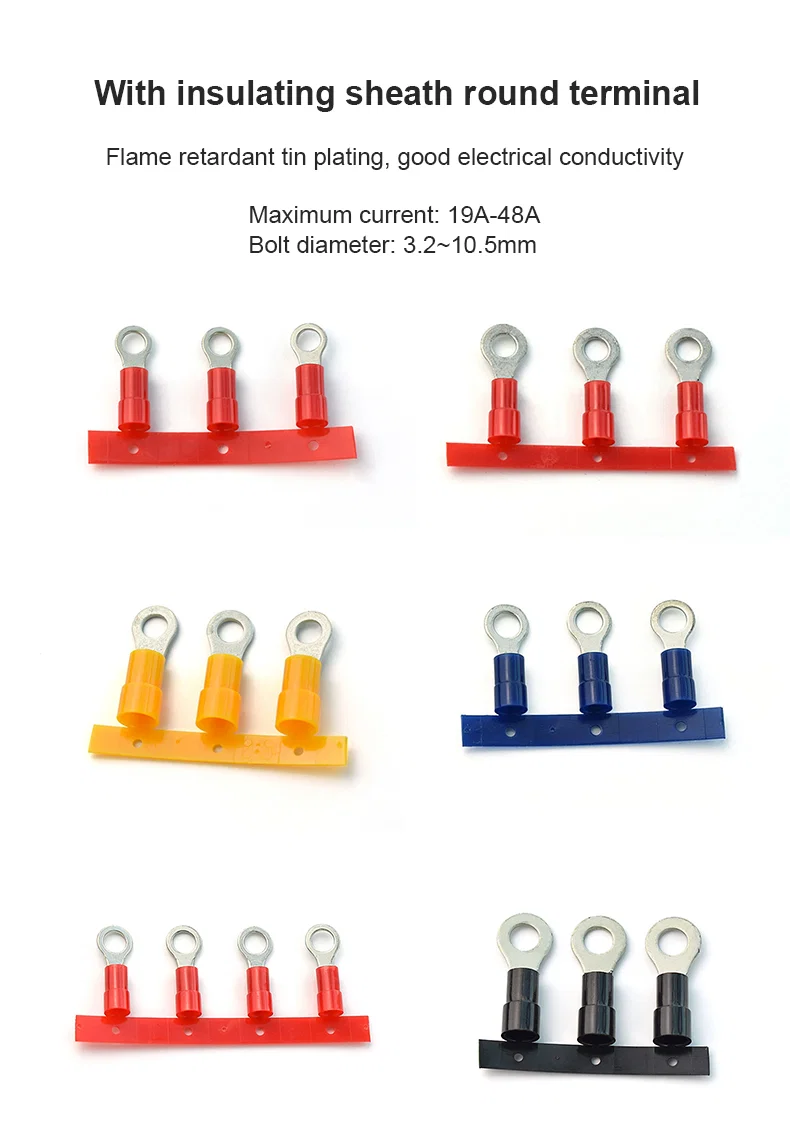

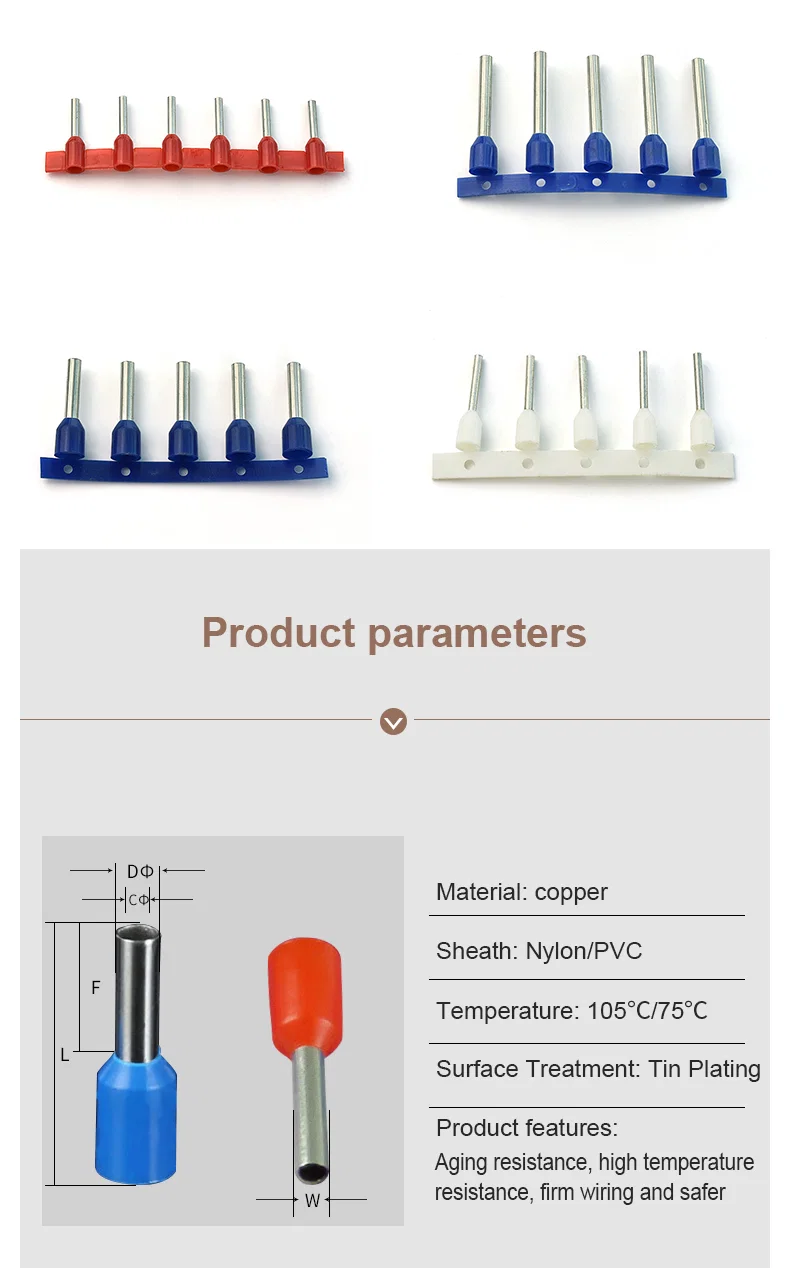

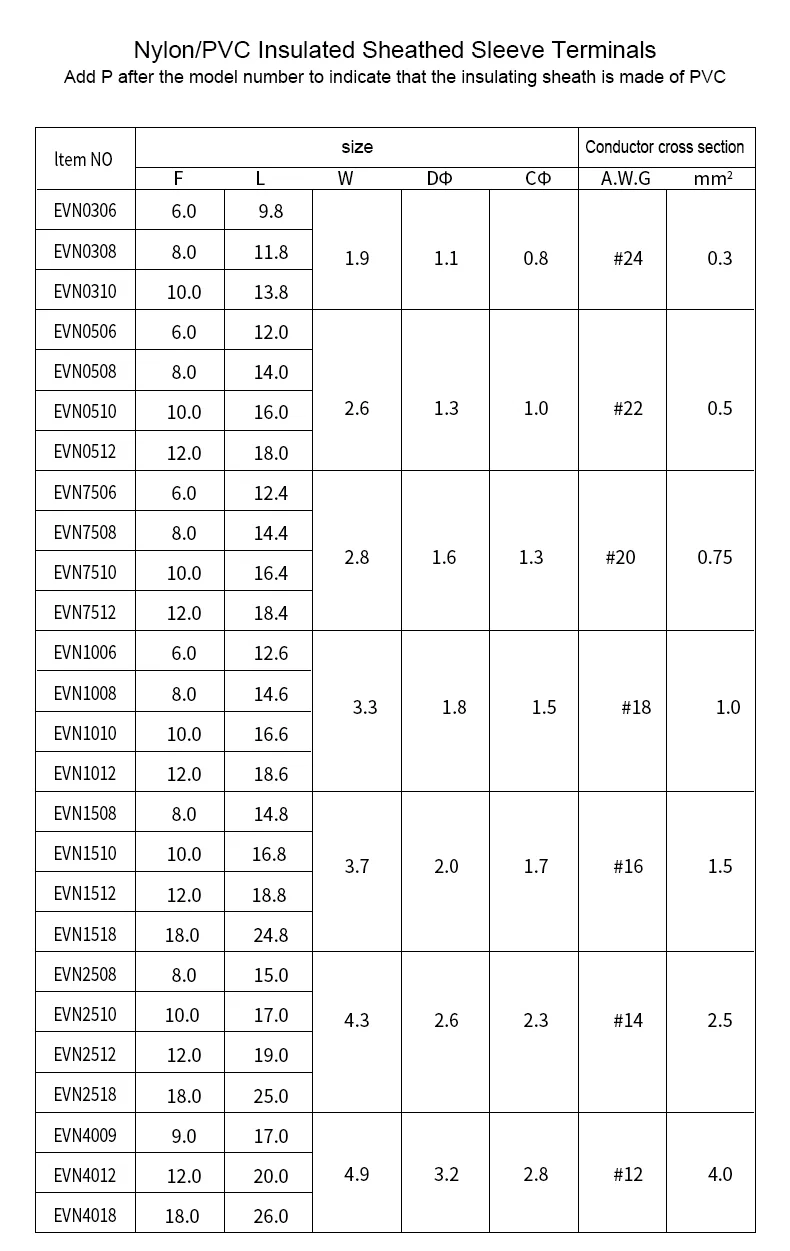

Insulated tube pin terminals in red, blue, green and orange on stripsRed, blue and yellow insulated fork terminals on strips rated 19A to 48ARed, yellow, blue and black insulated round terminals on carrier stripsInsulated pin terminals in red, blue and white strips with copper tube drawingNylon PVC insulated sleeve terminal size table listing EVN modelsLarge EVN sleeve terminal table with L, B and F dimensionsDouble wire barrel terminal size table beside copper end close-upSleeve terminal details: PVC sheath, tin plating and multi-colour options
