Spelacavi coassiali automatica 1,5-9,5 mm WPM-6806D

📅 2025-05-03 👁️ 300
  • Modello prodotto: WPM-6806D

  • Specifiche

    Modello: WPM-6806D
    Lunghezza di spelatura massima: 0,4-65 mm
    Profondità di taglio: 0,01 mm
    Capacità: 700-1200 pezzi/h (dipende dal materiale del filo)
    Diametro del filo: 1,5-9,5 mm
    Precisione della lunghezza: ± (0,002 * L) mm
    Strato di spelatura massimo: 9 strati
    Livello di rumore:
    Display: Touch Screen
  • Richiedi un preventivo

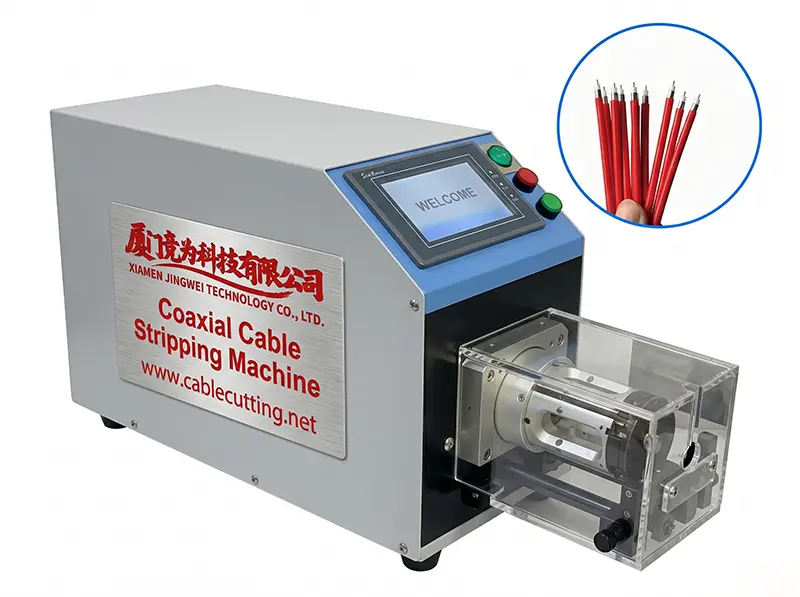

La WPM-6806D è la spelatrice automatica di questa serie per cavo da 1,5 mm a 9,5 mm di diametro esterno. La testina rotante apre fino a nove strati e la lunghezza di spellatura va da 0,4 mm a 65 mm, coprendo sia una breve preparazione per connettore sia una lunga finestra di guaina per una ghiera stampata. Cavo coassiale e cavo medicale vengono lavorati sulla stessa testina.

La finestra di 65 mm è la differenza pratica rispetto a una spelatrice ad arresto fisso. La guaina può essere rimossa su un tratto lungo per una guaina termorestringente, e treccia e dielettrico vengono poi aperti alle rispettive lunghezze più corte nello stesso ciclo. La profondità si imposta sempre a passi di 0,01 mm per strato e la precisione di lunghezza resta a ±(0,002 × L) mm. La resa è di 700–1200 pezzi all'ora e dipende dal materiale del cavo, perché le mescole morbide delle guaine medicali avanzano diversamente dal polietilene coassiale.

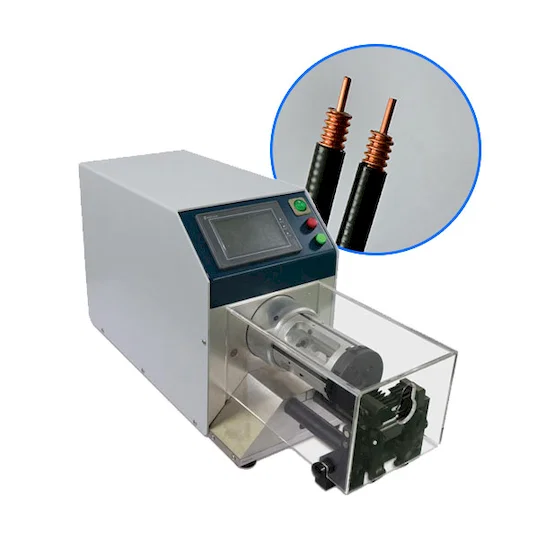

Rispetto alla WPM-6806 mantiene la testina a nove strati e la stessa precisione ma sposta il campo da 0,1–6,99 mm a 1,5–9,5 mm e la lunghezza di spellatura da 48 mm a 65 mm. Rispetto alla semiautomatica WPM-8608, che copre 3,0–18 mm, rinuncia al foro più grande ma conserva il ciclo automatico: l'operatore carica il cavo una volta e il programma esegue ogni strato.

Caratteristiche principali

1. Campo 1,5–9,5 mm su testina a 9 strati, così cavo coassiale e cavo medicale condividono un'unica impostazione.

2. Lunghezza di spellatura programmabile da 0,4 mm a 65 mm su ogni strato, il che consente una finestra lunga di guaina e un'apertura corta della treccia nello stesso ciclo.

3. Incremento di profondità di 0,01 mm per strato, che mantiene la lama entro la parete della guaina e lontana dalla treccia sottostante.

4. Precisione di lunghezza ±(0,002 × L) mm, pari a ±0,2 mm su 100 mm di avanzamento.

5. Cadenza di 700–1200 pezzi all'ora; il valore segue il materiale del cavo e il numero di strati, non la velocità dell'operatore.

6. Inserimento dei parametri da touchscreen con testina protetta da copertura in acrilico trasparente e rumorosità sotto 70 dBA durante il ciclo.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-6806D
Tipo di macchinaMacchina automatica per spellatura di cavo coassiale e medicale
Diametro del cavo1,5–9,5 mm
Numero massimo di strati9 strati
Lunghezza di spellatura0,4–65 mm
Profondità di taglio0,01 mm
Precisione di lunghezza±(0,002 × L) mm
Resa700–1200 pz/ora (dipende dal materiale del cavo)
Livello di rumore< 70 dBA
DisplayTouch screen

Applicazioni

— Cavo coassiale per ponticelli e distribuzione: preparazione a quattro strati per connettori filettati con finestra massima di guaina di 65 mm.

— Assemblaggi di cavo medicale: conduttori paziente e cavi per sensori a guaina morbida spellati da 0,4 mm in su.

— Produzione di cavi di misura: guaina, schermo e anima aperti a tre lunghezze diverse in un ciclo.

— Cavo per broadcast e strumentazione: finestra lunga di guaina per una ghiera di scarico e breve esposizione del conduttore.

— Piccole serie di cablaggio con mix di cavi variabile: coassiale e medicale si alternano sulla stessa testina senza cambio di attrezzatura.
