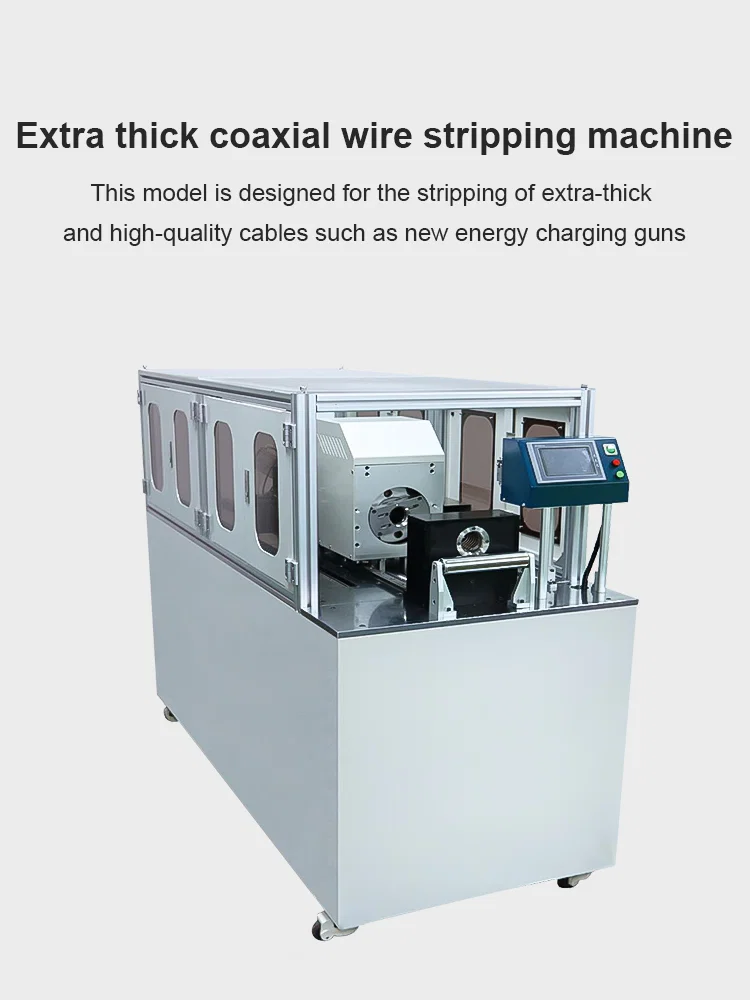

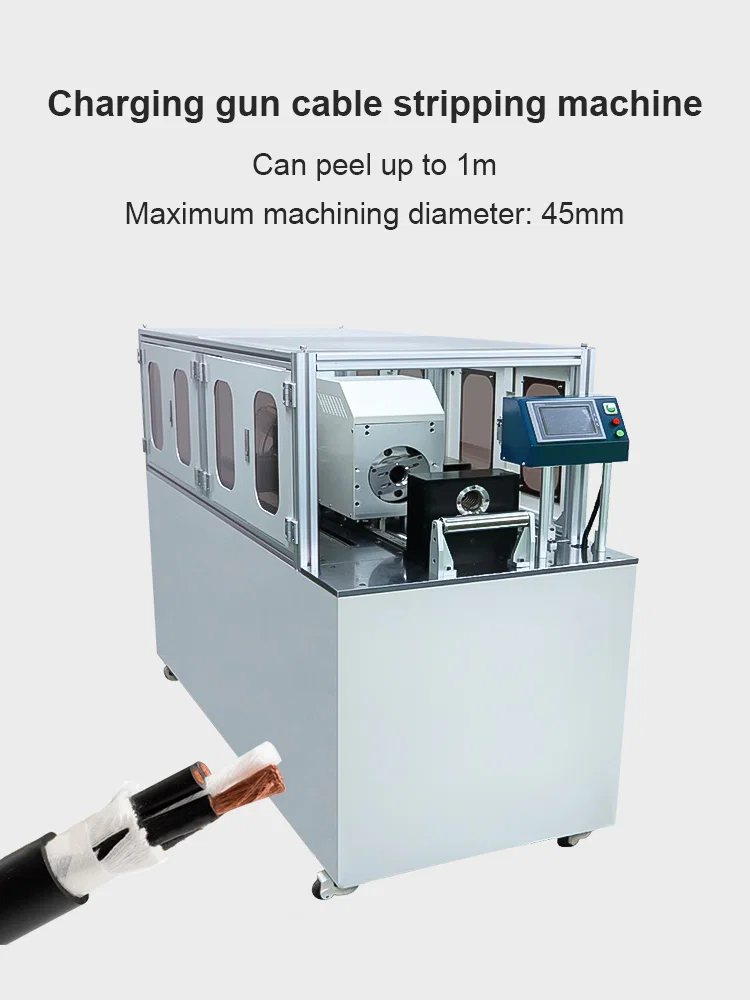

Il WPM-5010 è una spelacavi a carpenteria chiusa per i cavi multipolari di grossa sezione impiegati sulle pistole di ricarica e nei gruppi connettore per veicoli elettrici. Accetta cavo fino a 40 mm di diametro esterno, spela fino a una lunghezza di 1000 mm e memorizza 100 programmi, così una famiglia di varianti di cavo di ricarica si lavora su una sola macchina senza ripristinarla per ogni misura.

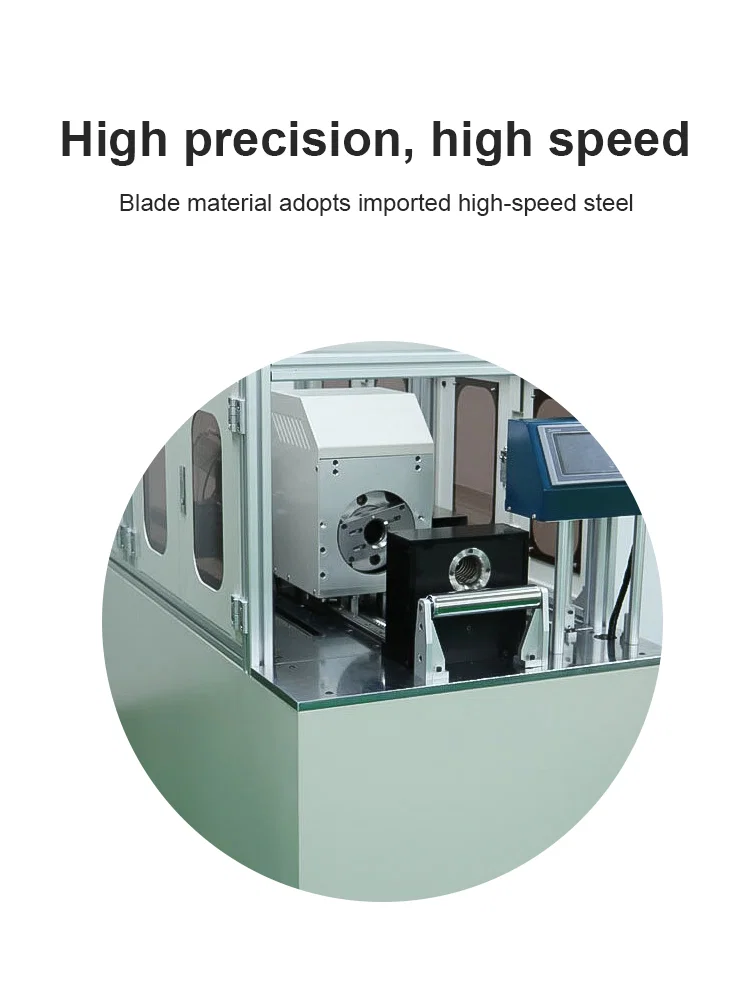

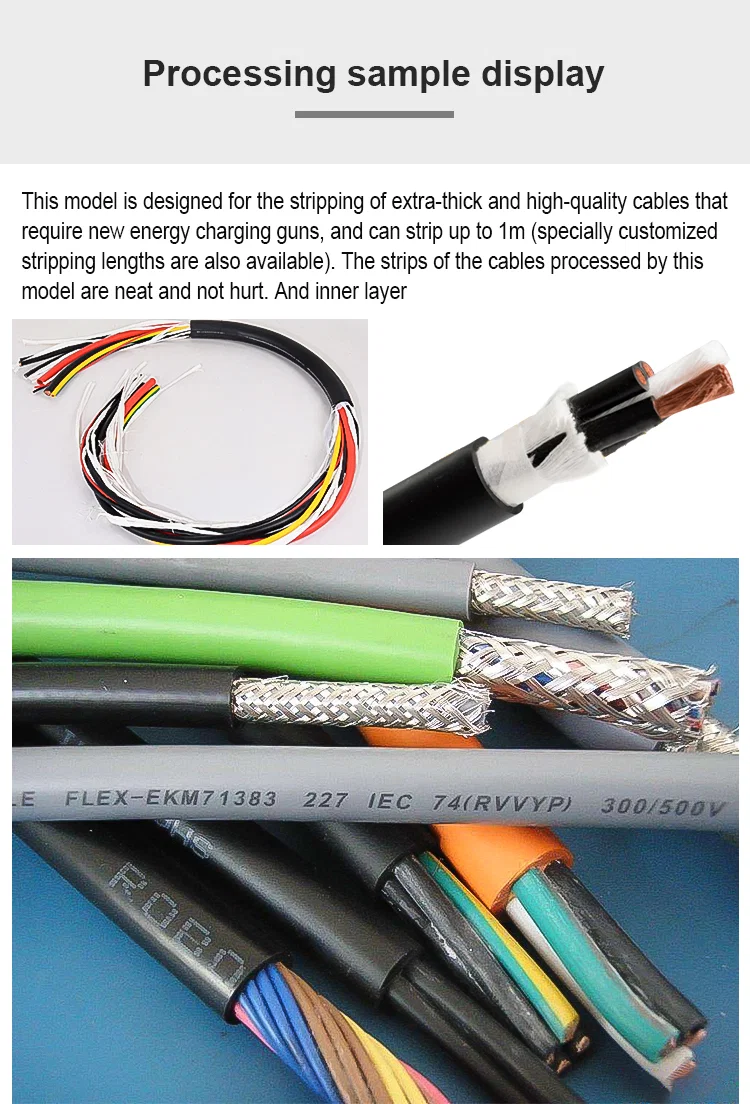

La testa di taglio porta due lame in acciaio rapido importate che avanzano nel taglio in passi da 0,01 mm, così la guaina è incisa a una profondità impostata anziché essere tagliata passante con una corsa fissa. È questo controllo di profondità che permette di aprire la guaina esterna lasciando intatti la calza e i conduttori sottostanti con isolamento individuale, come mostra il campione preparato. Un azionamento da 2000 W trascina il cavo pesante attraverso la testa, e la lunghezza di spellatura di 1000 mm si raggiunge in un solo passaggio anziché con colpi ripetuti della lama.
Nella gamma di spellatura questa è l'unità di grande diametro: capacità cavo 40 mm, 2000 W e carpenteria fusa da 250 kg la distinguono dagli spelafili da banco per filo piccolo. Si differenzia inoltre dagli spelafili monofunzione della gamma perché la stessa testa è usata sulla guaina esterna e sulla calza e sui conduttori che essa scopre, come mostra il campione preparato nelle fotografie della macchina.
Caratteristiche principali
1. Diametro massimo di lavorazione 40 mm, dimensionato per la guaina esterna del cavo per pistola di ricarica e non per filo di cablaggio.

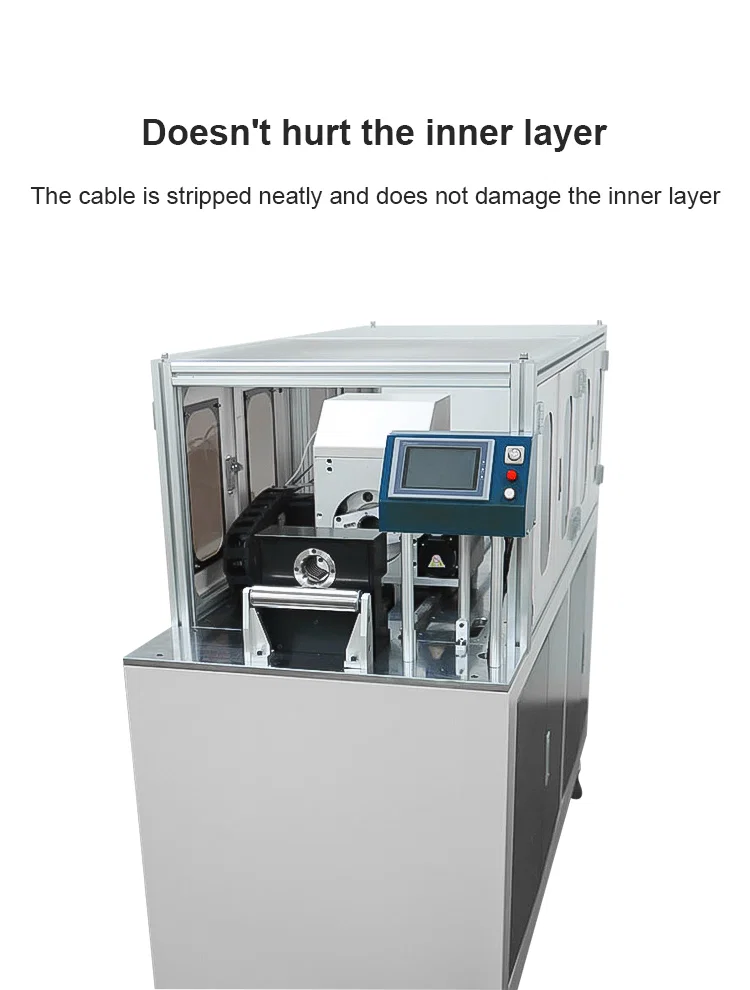

2. La profondità di taglio si imposta in incrementi di 0,01 mm, così la lama si ferma alla parete della guaina e non incide la calza o l'isolante dei conduttori sottostanti.
3. Lunghezza di spellatura fino a 1000 mm, regolabile, con lunghezze non standard realizzate su ordinazione.
4. 100 gruppi di programma memorizzati nel controllore, richiamati per numero quando una variante di cavo torna in linea.
5. Due lame in acciaio rapido importate nella testa di taglio, che lavorano contro un bloccaggio orizzontale che tiene il cavo sull'asse della testa.

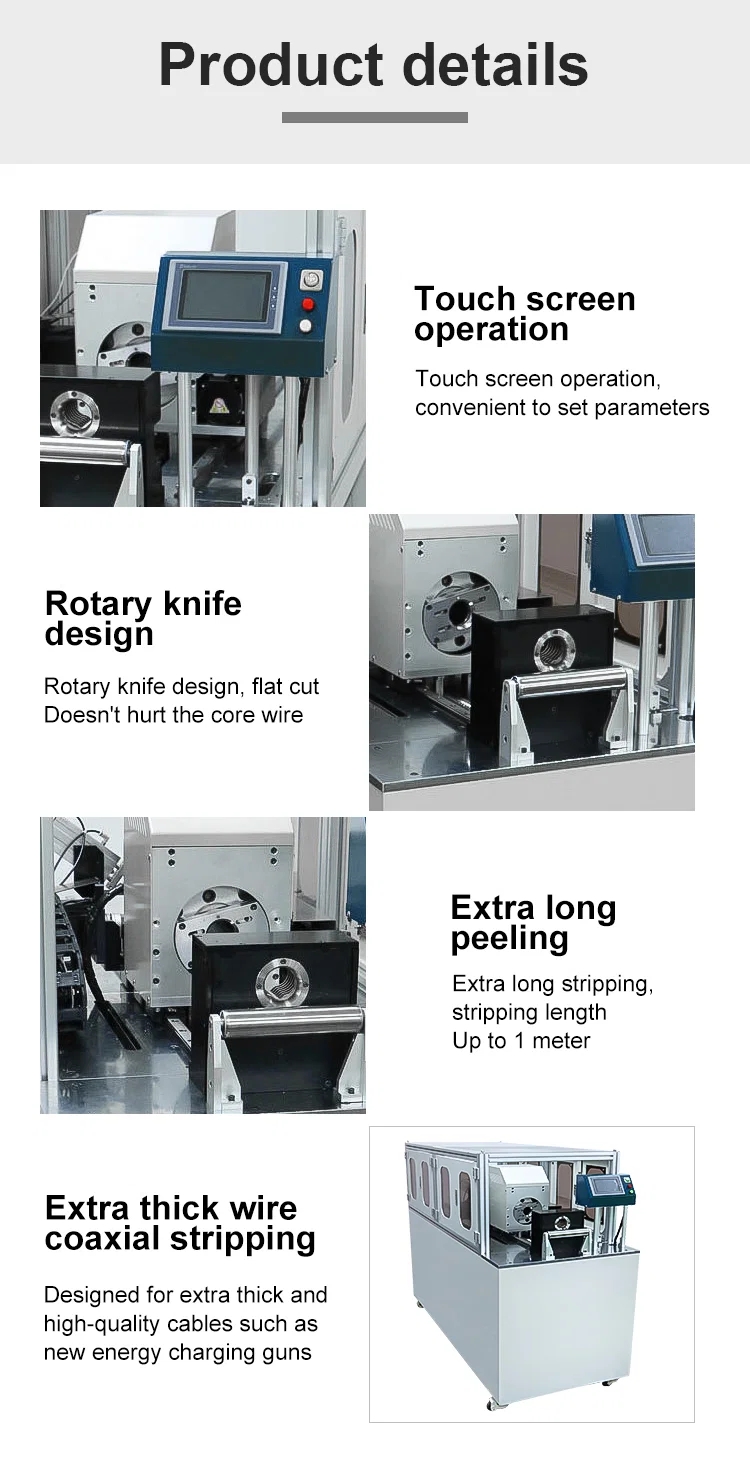

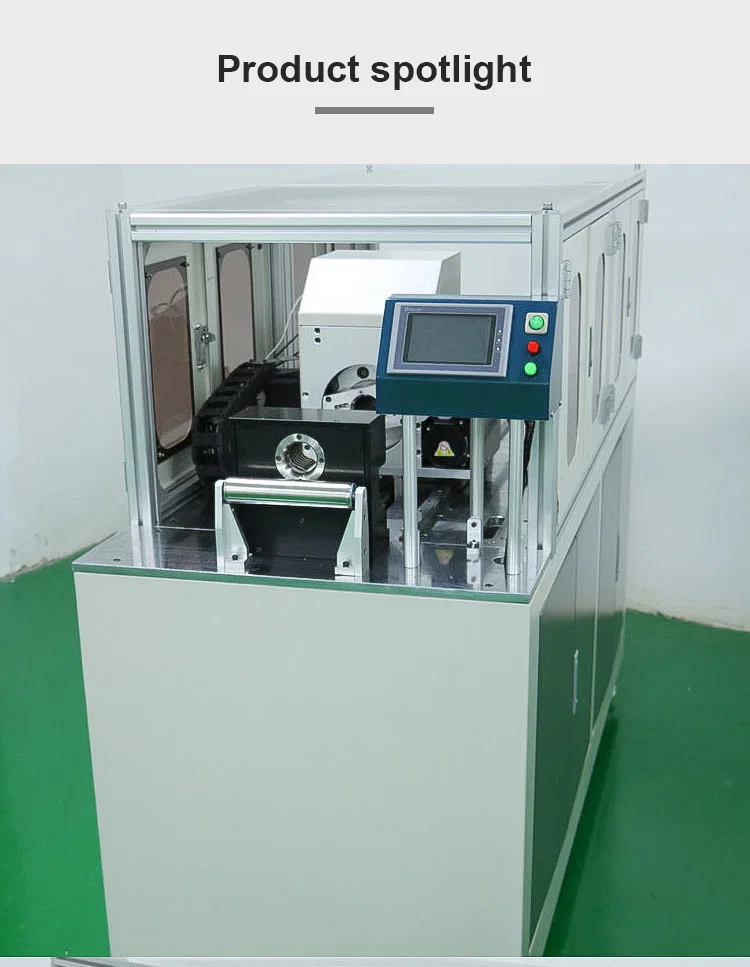

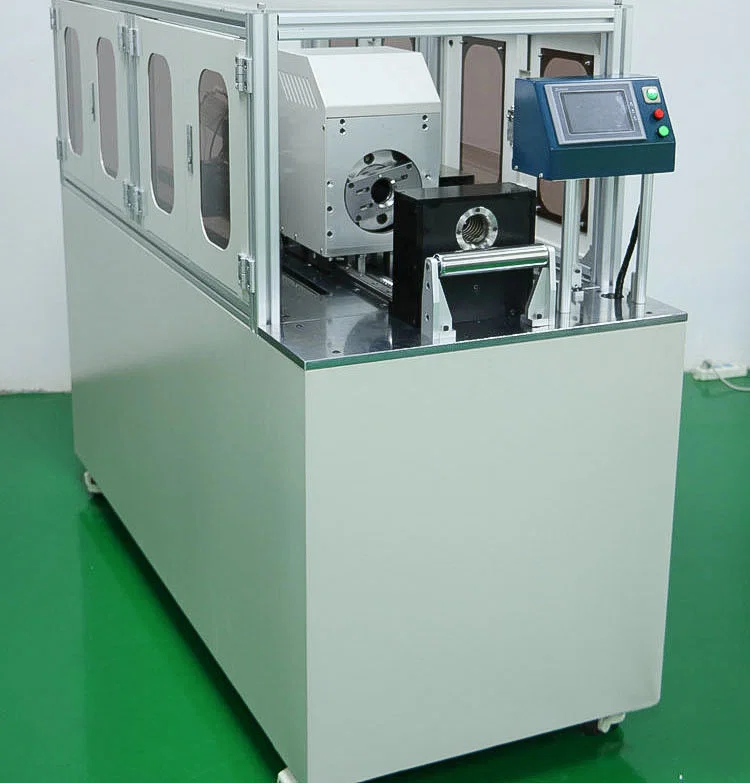

6. Azionamento da 2000 W a AC 220 V 50/60 Hz, alloggiato in una carpenteria chiusa da 250 kg con HMI su braccio orientabile all'esterno della protezione, così i parametri si modificano senza aprire la macchina.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-5010 |
|---|
| Tipo di macchina | Spelacavi automatico a carpenteria chiusa |
|---|
| Diametro massimo di lavorazione | 40 mm |
|---|
| Lunghezza di spellatura | 1000 mm (personalizzabile) |
|---|
| Incremento di profondità di taglio | 0,01 mm |
|---|
| Memoria programmi | 100 gruppi |
|---|
| Lama | 2 pcs in acciaio rapido importato |
|---|
| Potenza | 2000 W |
|---|
| Alimentazione | AC 220 V, 50/60 Hz |
|---|
| Peso | 250 kg |
|---|
Applicazioni
— Gruppi cavo per pistole e prese di ricarica EV, dove guaina esterna, calza e conduttori sono spelati per fasi per il montaggio del guscio posteriore del connettore.
— Cablaggi ad alta tensione per veicoli elettrici con cavo multipolare da 25 a 40 mm, schermo e riempitivi.
— Serie di cavi per colonnine di ricarica AC e DC, con preparazione del capo prima della crimpatura dei terminali di contatto.
— Gruppi di cavi di potenza industriali che richiedono una finestra di guaina lunga 1000 mm per giunzioni o messa a terra.
— Messa a vista dello schermo per morsetti di terra su cavo di ricarica schermato, dove la calza deve essere scoperta senza essere tagliata.
