Avvolgitrice e legatrice cavi 50-250 mm WPM-212C

📅 2025-05-03 👁️ 908
  • Modello prodotto: WPM-212C

  • Specifiche

    Modello: WPM-212C
    Gamma avvolgimento: 50-250 mm
    Gamma rilegatura: 18-45 mm
    Forma torsione: Rotondo, lungo, 8 forme
    Cavi disponibili: Cavo CA, cavo CC, linea dati, cavo video
    Precisione lunghezza: ± (0,002*L) mm
    Produttività: 66-75 volte/min
    Livello rumore:
    Alimentazione: AC 220/110V/50/60 Hz
    Interfaccia: Bilingue
    Dimensioni: 500*300*400 mm
    Peso: 52 kg
    Confezione: Cassa di legno
  • Richiedi un preventivo

La WPM-212C avvolge e lega il cavo in un ciclo semiautomatico, con la matassa impostata tra 50 e 250 mm e la fascetta chiusa a 18-45 mm. Questo campo di legatura corrisponde alle dimensioni dei fasci utilizzati nei cablaggi, mentre la matassa da 250 mm accoglie conduttori più lunghi rispetto alla WPM-212 di base. Cavo AC, cavo DC, linea dati e cavo video passano sulla stessa testina, in forma rotonda, lunga o a otto.

L'avvolgimento manuale produce una matassa diversa ogni volta che cambia l'operatore, e la fascetta è stretta solo quanto lo consente il polso. La 212C forma la matassa al diametro inserito e la lega a 66-75 cicli al minuto, con precisione di lunghezza di 0,002 x L, così un reparto cablaggi può mantenere un'unica dimensione di matassa per un intero ordine. Il compito dell'operatore si riduce ad alimentare il filo e a prelevare le matasse legate.

È il modello intermedio della serie 212: matassa 50-250 mm e fascetta 18-45 mm, tra la WPM-212 a 50-200 mm e 8-30 mm e la WPM-212L a 50-300 mm e 40-80 mm. Il peso sale a 52 kg contro i 40 kg del modello di base, sullo stesso telaio da 500 x 300 x 400 mm. La 212C è la scelta quando la fascetta deve adattarsi a un fascio di cablaggio standard e non a una piccola matassa di cordone.

Caratteristiche principali

1. Diametro di matassa 50-250 mm e diametro di fascetta 18-45 mm, entrambi impostati sul touchscreen.

2. Testina di legatura dimensionata per fasci da 18-45 mm, il campo usuale dei cablaggi avvolti.

3. Forme di torsione rotonda, lunga e a otto selezionabili per prodotto.

4. 66-75 cicli al minuto con precisione di lunghezza di 0,002 x L.

5. Cavo AC, cavo DC, linea dati, cavo video e altri fili elettrici isolati.

6. Interfaccia bilingue, rumorosità inferiore a 70 dBA, 52 kg su telaio da 500 x 300 x 400 mm.

Specifiche tecniche

ParametroSpecifica
ModelloWPM-212C
Campo di avvolgimento50-250 mm
Campo di legatura18-45 mm
Forma della matassaRotonda, lunga, a otto
Cavo compatibileCavo AC, cavo DC, linea dati, cavo video
Precisione di lunghezza0,002 x L
Produttività66-75 cicli/min
Livello di rumoreInferiore a 70 dBA
AlimentazioneAC 220/110 V, 50/60 Hz
Interfaccia operativaBilingue
Dimensioni500 x 300 x 400 mm
Peso52 kg

Panoramica della gamma

La serie WPM-212 utilizza un'unica piattaforma di avvolgimento e legatura su quattro livelli di capacità, dalle matasse da 50–200 mm della WPM-212 ai 50–300 mm della WPM-212L. La WPM-212C si colloca a metà gamma con un campo di legatura di 18–45 mm e una lunghezza di fascetta di 120–190 mm per fasci di cablaggio.

ParametroWPM-212WPM-212AWPM-212CWPM-212L
Campo di avvolgimento*50–200 mm50–200 mm50–250 mm50–300 mm
Campo di legatura*8–30 mm5–30 mm18–45 mm40–80 mm
Lunghezza della fascetta65–130 mm75–140 mm120–190 mm200–300 mm
Forma della matassaRotonda, lunga, a ottoRotonda, lunga, a ottoRotonda, lunga, a ottoRotonda, lunga, a otto
Tipi di cavo compatibiliCavo AC, cavo DC, cavo dati, cavo video, altri filiCavo AC, cavo DC, cavo dati, cavo video, altri filiCavo AC, cavo DC, cavo dati, cavo video, altri filiCavo AC, cavo DC, cavo dati, cavo video, altri fili
Precisione di lunghezza±(0,002 × L) mm±(0,002 × L) mm±(0,002 × L) mm±(0,002 × L) mm
Capacità produttiva66–75 cicli/min66–75 cicli/min66–75 cicli/min66–75 cicli/min
Livello di rumore————
AlimentazioneAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 Hz
Interfaccia operativaTouchscreenTouchscreenTouchscreenTouchscreen
Dimensioni (L×P×A)485×456×315 mm455×456×315 mm485×435×340 mm550×610×420 mm
Peso netto45 kg42 kg52 kg65 kg
ImballaggioCassa in legnoCassa in legnoCassa in legnoCassa in legno

Applicazioni

— Produzione di cablaggi: avvolgimento di un cablaggio finito a 50-250 mm e legatura a 18-45 mm per l'imballaggio.

— Fabbricazione di cordoni AC e DC: avvolgimento e legatura di cordoni di alimentazione con anello più grande di una matassa da cordone piccolo.

— Assemblaggio di cavi dati e video: matasse a otto o rotonde con fascetta sufficientemente ampia per il lato connettore.

— Cablaggi per elettrodomestici: avvolgimento dei conduttori interni prima dell'allestimento sulla linea.

— Terzisti di cablaggi: un unico standard ripetibile di matassa e fascetta su più codici cliente.

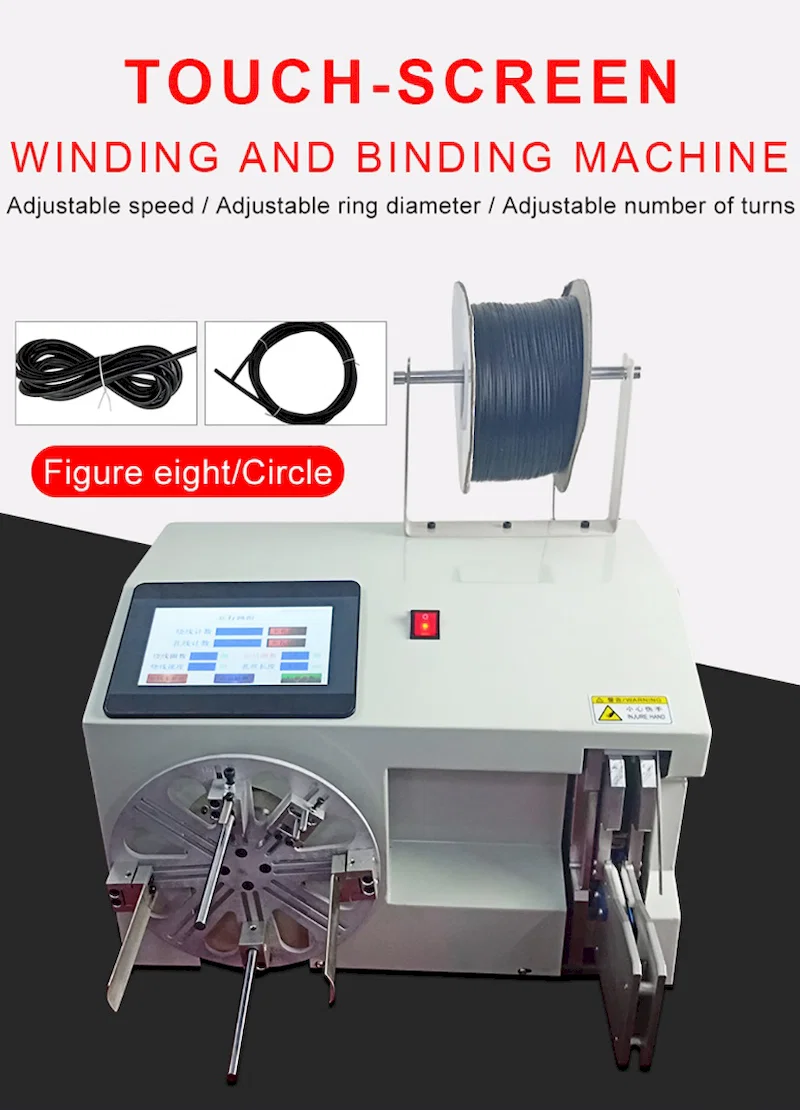

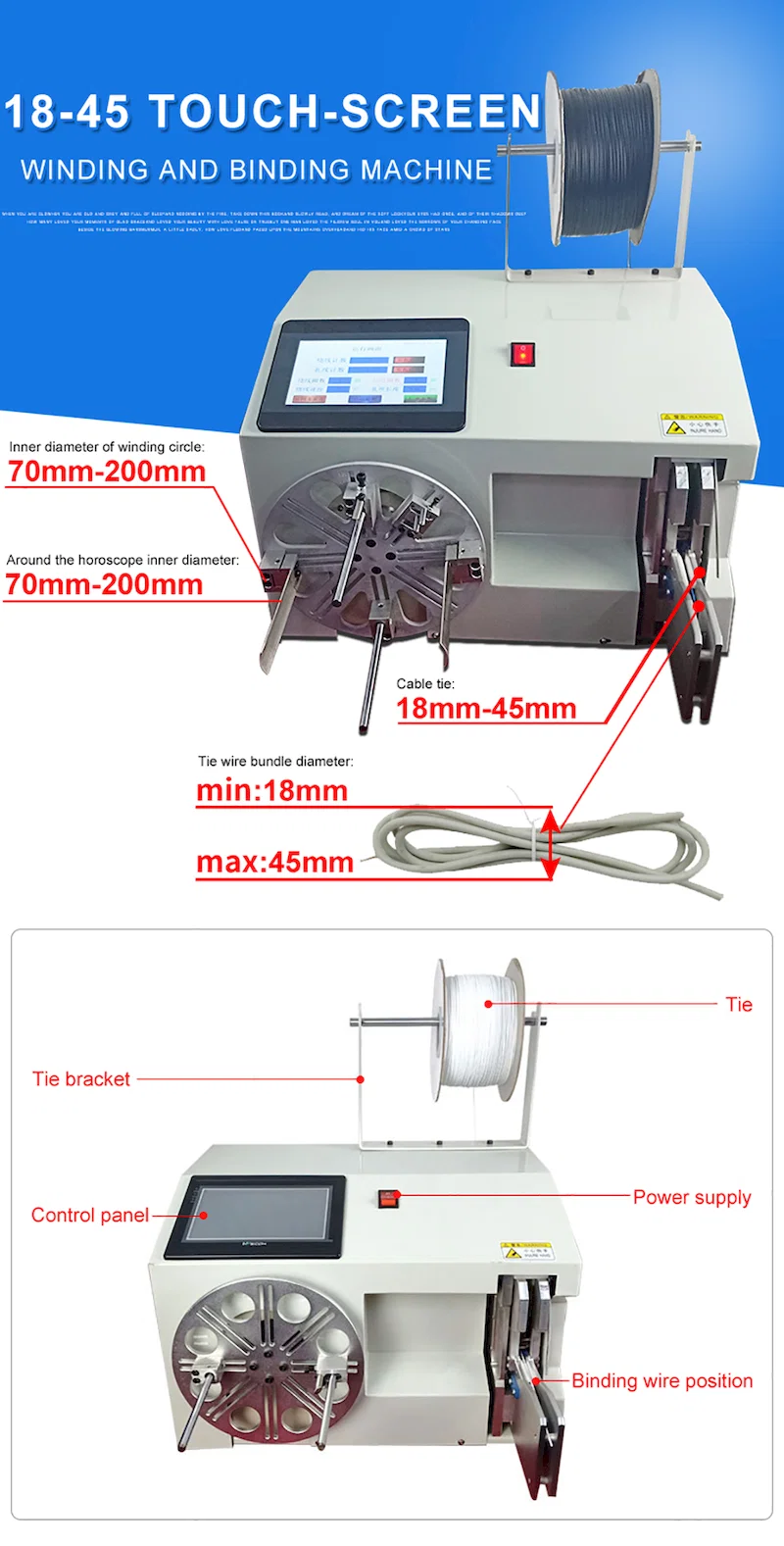

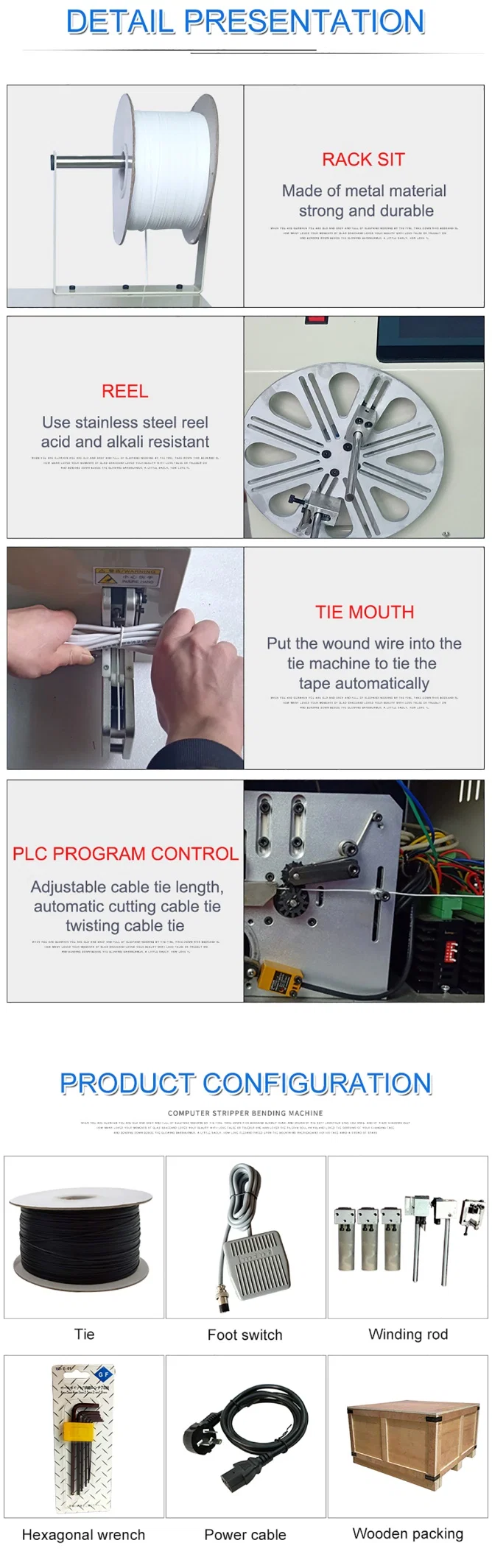

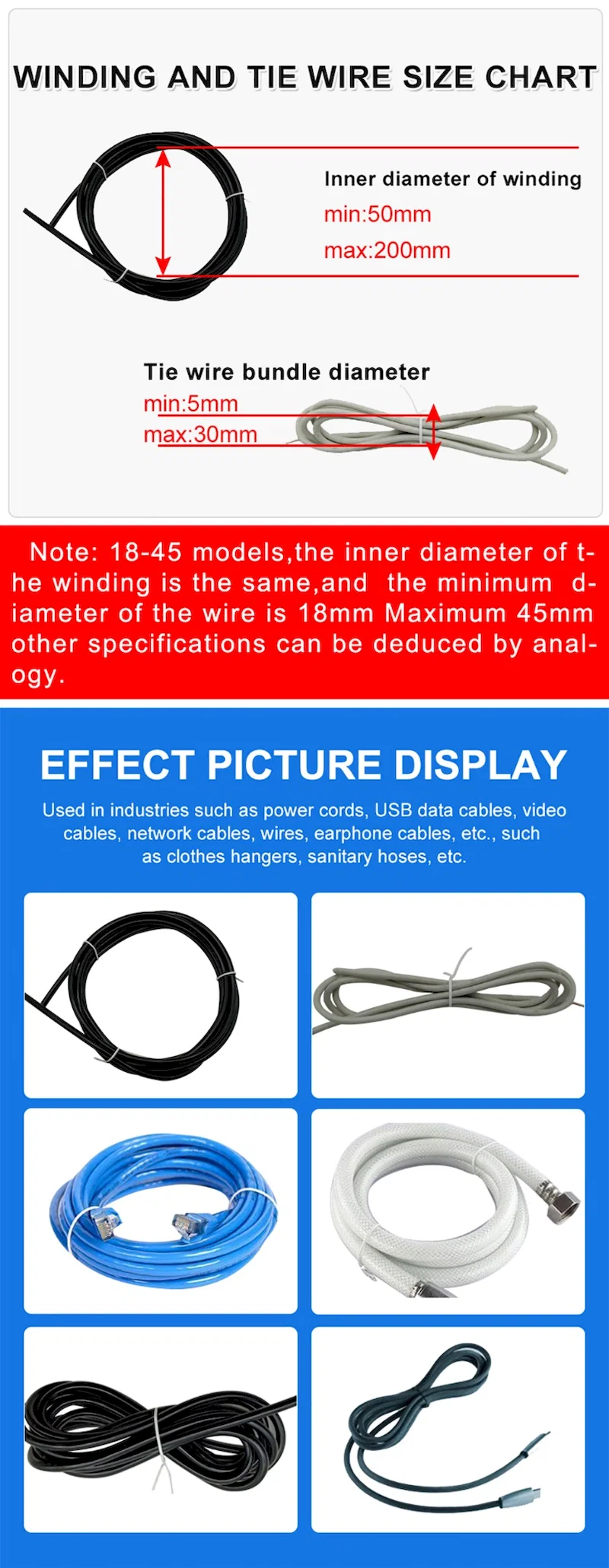

Macchina avvolgitrice e legatrice con touchscreen e campioni di matassa a otto e circolareSchema dell'avvolgitrice con indicazione del diametro anello 70-200 mm e del campo fascetta 18-45 mmPagina di dettaglio con portafascette, rocchetto in acciaio inox, bocca di legatura e controllo programma PLCTabella delle sezioni di filo per avvolgimento e legatura con sei esempi di cavo avvoltoWPM-212C - immagine di dettaglio 5
