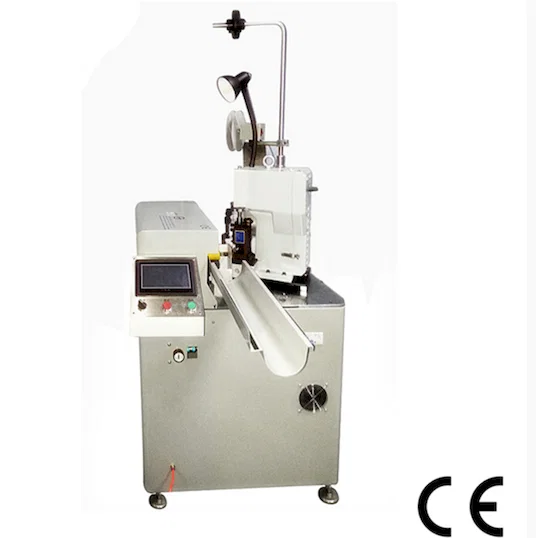

La JW-CM01 è una macchina automatica di taglio, spellatura e crimpatura a doppio filo che lavora due conduttori contemporaneamente: da AWG16 a AWG28, lunghezze di taglio da 45 mm a 3200 mm e 1,5 T di pressione di crimpatura. Lavorare due fili per ciclo è ciò che la rende una macchina di produzione e non un utensile da banco: la produttività raddoppia a parità di spazio e di operatore.
Tre condizioni di anomalia vengono rilevate automaticamente: assenza di filo, assenza di terminale e pressione di crimpatura insufficiente. La macchina si arresta invece di produrre una serie di conduttori difettosi, che è il guasto più costoso in un reparto di cablaggi, perché un intero lotto si scopre solo al collaudo.
La precisione di taglio è dichiarata allo 0,2 % della lunghezza, quindi un conduttore da 3200 mm resta entro circa 6 mm. Il telaio da 400 kg e la pressa da 1,5 T sono dimensionati per quella lunghezza: i conduttori lunghi tirati attraverso una macchina leggera tendono a spostarsi e ad alimentarsi male.
Caratteristiche principali
1. Due fili lavorati per ciclo, con una produttività circa doppia rispetto a una macchina a filo singolo.
2. Campo AWG16-AWG28, che copre sia conduttori di potenza sia filo sottile di segnale.
3. Lunghezza di taglio 45-3200 mm, con precisione dello 0,2 % della lunghezza impostata.
4. Pressione di crimpatura di 1,5 T su telaio da 400 kg, stabile sui conduttori lunghi e pesanti.
5. Tre controlli automatici di anomalia: filo assente, terminale assente, pressione insufficiente.
6. Lunghezza di spellatura 0,5-14 mm, impostata nel programma.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | JW-CM01 |
|---|
| Funzione | Taglio, spellatura e crimpatura automatica a doppio filo |
|---|
| Sezione del conduttore | AWG16 - AWG28 |
|---|
| Lunghezza di taglio | 45 - 3200 mm (superiore su richiesta) |
|---|
| Precisione di taglio | 0,2 % della lunghezza di taglio |
|---|
| Lunghezza di spellatura | 0,5 - 14 mm |
|---|
| Pressione di crimpatura | 1,5 T |
|---|
| Rilevamento guasti | Filo assente / terminale assente / pressione di crimpatura insufficiente |
|---|
| Alimentazione | AC 220 V, 50 Hz, monofase |
|---|
| Pressione dell'aria | 0,5 MPa |
|---|
| Dimensioni | 750 × 800 × 1700 mm |
|---|
| Peso | 400 kg |
|---|
Applicazioni
— Assiemi a doppio conduttore: due fili crimpati in un ciclo per lo stesso connettore.
— Cablaggi automotive e moto: conduttori lunghi con precisione costante dello 0,2 %.
— Cablaggio interno di elettrodomestici: conduttori di potenza e di segnale lavorati insieme.
— Lavoro conto terzi ad alto volume: il rilevamento guasti tiene i lotti difettosi fuori dal banco.
