Lavorazione automatica della calza schermante 3–9 mm JW-835

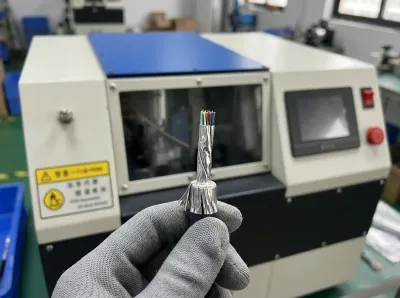

Lavorazione automatica della calza schermante 3–9 mm JW-835 Thumb Lavorazione automatica della calza schermante 3–9 mm JW-835 Thumb
Video Thumbnail

Lavorazione automatica della calza schermante 3–9 mm JW-835

📅 2026-06-15 👁️ 2,551
  • Modello prodotto: JW-835

  • Specifiche

    Macchina automatica per spazzolatura, piegatura e taglio della schermatura dei cavi JW-835
    Tensione 220V 60 Hz
    Pressione dell'aria 0.4 - 0.6 MPa
    Potenza 600W
    Diametro del filo applicabile OD 3.0 - 9.0mm
    Lunghezza di spelatura applicabile 8 - 35mm
    Lunghezza residua della treccia 3 - 10mm
    Efficienza di lavoro 700 - 1000 PZ / Ora
    Dimensioni L580 * L500 * H400mm
    Materiali di consumo Lame da taglio, Spazzole
  • Richiedi un preventivo

La JW-835 è una macchina automatica per la lavorazione dello schermo che spazzola, ripiega e taglia lo strato di schermatura del cavo in un ciclo continuo. Gestisce cavo da 3,0 a 9,0 mm di diametro esterno, rimuove 8–35 mm di schermatura e lascia 3–10 mm di treccia per la terminazione. I costruttori di cavi per veicoli elettrici, colonnine di ricarica, aerospazio e medicale la impiegano per sostituire la rifilatura manuale con una stazione ripetibile.

Caratteristiche principali

  • Ciclo integrato — spazzole rotanti a 360°, ripiegatura non distruttiva e taglio anulare avvengono in un solo passaggio, con 3–10 secondi per cavo.
  • Oltre 20 ricette memorizzate — lunghezze di ripiegatura e taglio sono impostate digitalmente e richiamate per codice articolo, mantenendo la coerenza del lotto tra i turni.
  • Resa superiore al 99,5% — la sequenza di spazzolatura e ripiegatura lascia intatti isolante interno e conduttori.
  • Touch screen a colori da 7 pollici — i nuovi operatori lavorano in autonomia dopo circa un'ora di formazione.
  • Carter di sicurezza chiusi — interblocchi della porta di sicurezza e pulsanti di arresto di emergenza eliminano i rischi tipici dell'utensile manuale.
  • Impostazione digitale delle lunghezze — profondità di spazzolatura, lunghezza di ripiegatura e lunghezza di taglio si inseriscono in millimetri a schermo e non con arresti meccanici.
  • Funzionamento pulito e silenzioso — un vano di raccolta integrato trattiene la treccia rifilata, e la bassa rumorosità consente una produzione continua di 24 ore.

Specifiche tecniche

ModelloJW-835
Tensione220 V, 60 Hz
Pressione dell'aria0,4–0,6 MPa
Potenza600 W
Diametro del cavo applicabileOD 3,0–9,0 mm
Lunghezza di spellatura applicabile8–35 mm
Lunghezza di treccia rimanente3–10 mm
Produttività700–1000 pcs/h
DimensioniL 580 × W 500 × H 400 mm
ConsumabiliLame di taglio, spazzole

Applicazioni

  • Rimozione dello schermo su cavo ad alta tensione per veicoli elettrici e ibridi prima della crimpatura del capocorda.
  • Assiemi di cavo per colonnine di ricarica e sistemi di accumulo.
  • Cablaggi aerospaziali e medicali con schermi a treccia.
  • Preparazione di cavo per controllo industriale e strumentazione.
  • Postazioni di rilavorazione di cavo schermato che sostituiscono spazzolatura e ripiegatura manuali.

Perché scegliere questo modello

I parametri digitalizzati mantengono ogni avvolgimento entro ±0,5 mm, e un solo operatore può seguire più unità contemporaneamente, il che accorcia il periodo di rientro sui volumi medi. Lame e spazzole sono i soli consumabili e sono fornite come kit con ogni ordine. Le macchine sono costruite su ordinazione con attrezzatura abbinata al disegno del cavo, e il supporto tecnico esamina una matassa campione prima della spedizione dell'unità.

Macchina automatica per spazzolatura, piegatura e taglio della schermatura dei cavi JW-835
