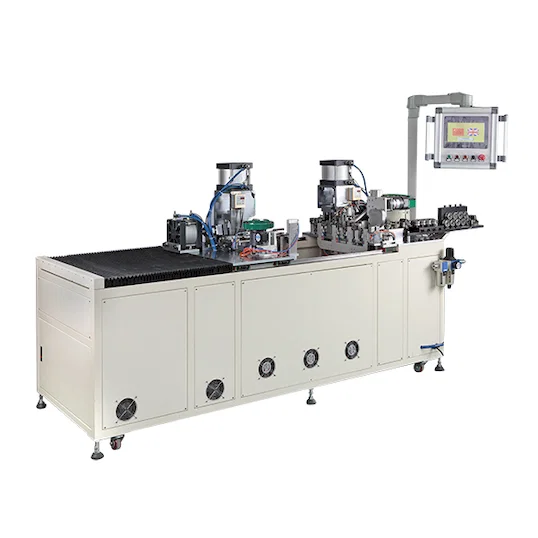

La WPM-155 è una cella automatica di brasatura ad alta frequenza per particolari in rame. Un braccio robotico preleva il pezzo dall'alimentazione, lo presenta alla testa di brasatura e lo deposita sul lato di scarico con un ciclo di 8 secondi, mentre un generatore di brasatura da 20 kW alimenta il giunto. Due alimentatori a vaschetta vibrante sulla base macchina forniscono i componenti di accoppiamento e la testa di brasatura è montata su una slitta verticale sopra il piano di lavoro.
La brasatura manuale dei terminali in rame dipende dal tempo in cui l'operatore tiene la torcia e dalla quantità di filo apportato, e questo si manifesta come giunti freddi o isolamento bruciato a fine turno. La WPM-155 fissa la sequenza: il pezzo viene bloccato, la testa a induzione scende a un'altezza impostata, il filo di apporto viene alimentato e il giunto resta in posizione finché il materiale d'apporto non fluisce, prima che il pezzo avanzi verso lo scarico. La pressione dell'aria è regolata tra 0.5 e 1.0 MPa e il trasformatore di brasatura è raffreddato ad acqua a 0.2 MPa con temperatura di ingresso inferiore a 40 gradi C.

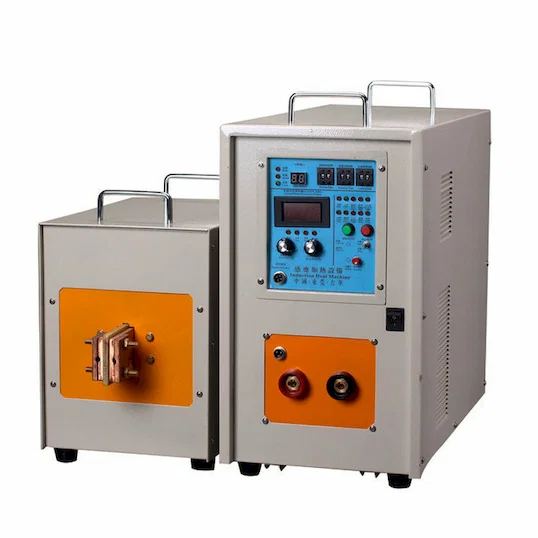

Rispetto alle unità a induzione portatili WPM-15-80AB, la WPM-155 scambia la portabilità con la ripetibilità: posizione della bobina, permanenza e apporto di filo si impostano una volta e si ripetono a 8 secondi per pezzo. È una cella a pavimento - la macchina misura 2100 x 900 x 2100 mm e richiede 5020 x 2100 mm di superficie per gli alimentatori e l'accesso dell'operatore - quindi si adatta a una linea dedicata più che a lavorazioni conto terzi.
Caratteristiche principali
1. Ciclo di 8 secondi per pezzo, determinato dalla macchina e non dal ritmo dell'operatore.
2. Generatore di brasatura da 20 kW, con motore principale da 1.5 kW continui e 3.4 kW massimi.
3. Braccio robotico per carico, posizionamento di brasatura e scarico, così l'operatore carica solo l'attrezzatura.
4. Due alimentatori a vaschetta vibrante sulla piastra di base presentano i componenti di accoppiamento alla posizione di prelievo.
5. Testa di brasatura raffreddata ad acqua: pressione idraulica di raffreddamento 0.2 MPa, temperatura di ingresso inferiore a 40 gradi C.
6. Alimentazione AC220V/50Hz con aria di stabilimento a 0.5-1.0 MPa; macchina 2100 x 900 x 2100 mm, superficie totale 5020 x 2100 mm.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Numero di modello | WPM-155 |
|---|
| Tensione | AC220V / 50Hz |
|---|
| Velocità | 8 secondi/pezzo |
|---|
| Potenza massima (motore principale) | 3.4 kW |
|---|
| Potenza (motore principale) | 1.5 kW |
|---|
| Potenza massima (macchina di brasatura) | 20 kW |
|---|
| Pressione dell'aria | 0.5-1.0 MPa |
|---|
| Pressione idraulica di raffreddamento | 0.2 MPa |
|---|
| Temperatura di ingresso | inferiore a 40 gradi C |
|---|
| Dimensioni | 2100 x 900 x 2100 mm |
|---|
| Superficie a pavimento | 5020 x 2100 mm |
|---|

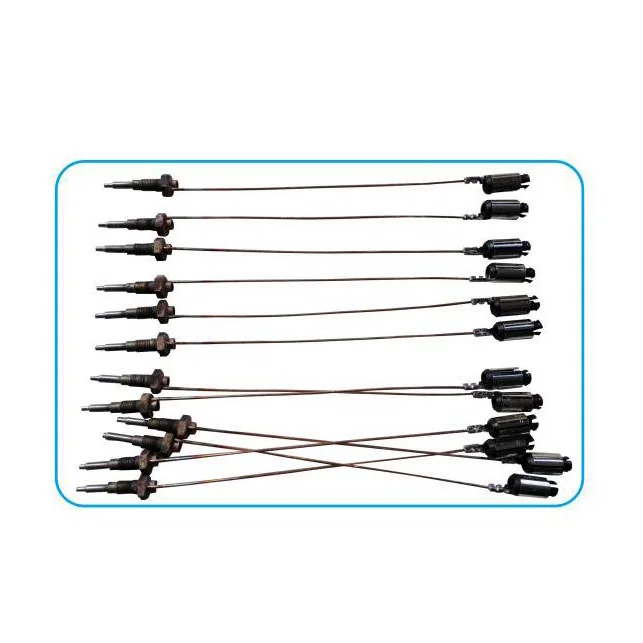

Applicazioni
— Cablaggi: brasatura di filo di rame su capicorda ad anello e a forcella prima dell'isolamento.
— Cablaggio di elettrodomestici: brasatura di conduttori in rame cordato su terminali in ottone di resistenze e interruttori.
— Apparecchiature di manovra e contattori: unione di treccia di rame su piazzole di contatto con apporto termico costante.
— Cablaggi automobilistici: brasatura di capicorda per cavi batteria e trecce di massa in produzione di serie.
— Gruppi di tubi in rame: brasatura di raccordi per tubi di piccolo diametro dove la fiamma ricuocerebbe l'intero pezzo.
