Avvolgitrice Automatica per Cavi con Disposizione, 50-200mm, WPM-2024L

Name: Avvolgitrice Automatica per Cavi con Disposizione, 50-200...
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

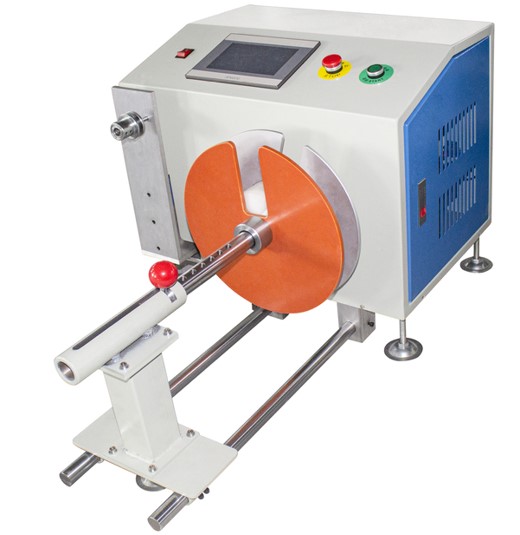

Avvolgitrice a disposizione automatica WPM-2024L

Questa bobinatrice avanzata offre un'ampia gamma di caratteristiche e capacità. La gamma di diametri interni di avvolgimento di questa macchina va da 50 a 200 millimetri, offrendo flessibilità per le diverse esigenze di avvolgimento. Il numero di bobine può essere regolato in base alle specifiche esigenze. Con un diametro massimo del disco di 320 millimetri, è in grado di gestire con facilità dischi più grandi. La corsa di disposizione è disponibile in due opzioni: la standard di 120 millimetri e la opzionale di 200 millimetri.

La tensione di ingresso per questa macchina può essere AC220V a 50HZ o 60HZ, o AC110V a 50HZ o 60HZ. Inoltre, le tensioni speciali possono essere personalizzate per soddisfare requisiti elettrici specifici. La potenza nominale di questa macchina è inferiore a 800 watt, garantendo un consumo energetico efficiente. Ha una capacità di carico di 15 chilogrammi, che lo rende adatto alla movimentazione di vari materiali. La dimensione massima della macchina è di 900 x 600 x 450 millimetri, fornendo un design compatto ma funzionale. Il peso netto della macchina è di 60 chilogrammi e il peso lordo è di 65 chilogrammi.

Parti elettriche principali:
1. Il meccanismo di avvolgimento di questa macchina è azionato da un servomotore da 750 watt combinato con un set di riduttori. Questa combinazione consente di effettuare operazioni di avvolgimento precise e affidabili.
2. Il sistema di controllo è costituito da un PLC e da una macchina integrata touch screen, che offre un controllo intuitivo e un funzionamento semplice.
3. Il binario di guida scorrevole proviene da NSK in Giappone, noto per la sua alta qualità e durata.
4. Il rack e il telaio sono fatti in casa, garantendo stabilità e durata.
5. È dotato di 2 set di relè e un set di sensori OMRON per un rilevamento e un controllo accurati.
6. C'è anche un set di sistema di alimentazione per garantire un'alimentazione stabile.
7. Il meccanismo di linea adotta un esempio di linea alternativa a cremagliera a gradini, fornendo un'efficiente disposizione dei cavi.

Parte del dispositivo di elaborazione:
1. L'importante piastra di montaggio di questa macchina è prodotta utilizzando un centro di lavoro a controllo numerico del gong del computer CNC, garantendo alta precisione e qualità.
2. Le parti di lavorazione sono rigorosamente conformi al progetto ingegneristico. Vari processi di lavorazione come fresatrice, rettificatrice, tornio, taglio a filo e trattamento termico vengono impiegati per garantire la qualità e la precisione delle parti. Dopo la lavorazione, vengono eseguiti il serraggio, l'installazione elettrica e la messa in servizio.
3. Il cablaggio (albero) utilizzato è realizzato in materiale d'acciaio Sai. La dimensione è secondo la disposizione del cliente. La macchina è dotata solo di un asse di avvolgimento per operazioni di avvolgimento efficienti.

Quali sono le specifiche chiave e le capacità della Macchina Avvolgicavi Automatica WPM-2024L?

Il WPM-2024L è progettato per la produzione industriale di cablaggi con una corsa di 200 mm. Le specifiche chiave includono un intervallo del diametro interno di avvolgimento di 50-200 mm, un diametro massimo del disco di 320 mm e una capacità di carico di 15 kg. Garantisce un avvolgimento con disposizione automatica efficiente e preciso per varie applicazioni di lavorazione di cavi e fili.

Per quali tipi di cavi o fili è adatta questa macchina avvolgicavi automatica?

Questa macchina è una versatile macchina di lavorazione cavi adatta a un'ampia gamma di fili e cavi utilizzati nella produzione di cablaggi. Il suo diametro interno regolabile e la robusta capacità di carico di 15 kg la rendono ideale per lavorare cablaggi automobilistici, conduttori per elettrodomestici, cavi di controllo e altri assemblaggi di fili industriali che richiedono un avvolgimento ordinato e uniforme.

In che modo la funzione 'avvolgimento con disposizione automatica' avvantaggia il mio processo produttivo?

La funzione di avvolgimento con disposizione automatica garantisce che i cavi siano avvolti in modo uniforme e stretto senza intervento manuale. Ciò aumenta l'efficienza produttiva, riduce al minimo grovigli e danni e assicura una qualità del fascio costante. Razionalizza la tua soluzione di lavorazione cavi riducendo il tempo di manodopera e migliorando l'affidabilità della produzione per la realizzazione di cablaggi.

Qual è il vantaggio principale della corsa di 200 mm nel modello WPM-2024L?

La corsa di 200 mm fornisce una lunghezza di avvolgimento estesa, permettendo di lavorare segmenti di cavo più lunghi in un unico ciclo efficiente. Questa capacità è cruciale per creare cablaggi più grandi o per avvolgere più cavi di lunghezza significativa, migliorando direttamente la produttività e rendendola una potente macchina avvolgicavi industriale per operazioni su larga scala.

Il WPM-2024L è facile da integrare in una linea di lavorazione fili esistente?

Sì, la macchina avvolgicavi automatica WPM-2024L è progettata come una solida soluzione di lavorazione fili per un'integrazione senza interruzioni. Il suo ingombro industriale standard, i controlli user-friendly e le prestazioni affidabili le consentono di inserirsi facilmente nei flussi di lavoro di produzione cablaggi esistenti, automatizzando la fase di avvolgimento per aumentare l'efficienza e la coerenza complessive della linea.
