Matrice pneumatica per terminali diritti OTP a U JW-AP13

📅 2025-05-03 👁️ 566
  • Modello prodotto: JW-AP13

  • Specifiche

    Tipo: Stampo pneumatico dritto
    Applicazione: Crimpatura terminali filo
    Compatibilità: Macchine terminali OTP
    Configurazione: Crimpatura orizzontale e verticale
  • Richiedi un preventivo

La JW-AP13 è una matrice pneumatica per la crimpatura di terminali diritti con sede stampo OTP a U, destinata al fissaggio dei terminali su una pressa. Il terminale viene alimentato in linea retta verso la posizione di crimpatura lungo il piano di lavoro, non lateralmente.

La crimpatura è chiusa da un cilindro pneumatico montato sul corpo della matrice, con le linee aria portate sul retro della testa. Poiché l'azionamento è sulla matrice, la pressa deve fornire solo il piano di montaggio e il segnale di corsa, mentre la forza di chiusura si regola al riduttore d'aria e non tramite la cinematica della pressa. L'alimentazione diritta mantiene la striscia allineata all'asse di crimpatura, così il terminale non ruota durante l'indicizzazione.

Si installa dove la pressa non dispone di un pistone motorizzato per un applicatore meccanico, e come ricambio su postazioni pneumatiche che lavorano terminali OTP a U in orientamento orizzontale o verticale.

Caratteristiche principali

1. Azionamento pneumatico integrato nel corpo della matrice, con cilindro e raccordi sul retro della testa

2. Alimentazione diritta del terminale lungo il piano, in linea con l'asse di crimpatura

3. Sede stampo OTP a U per terminali a barile aperto

4. Crimpatura orizzontale e verticale, definita dallo stampo e dalla posizione di montaggio

5. Guida di alimentazione e arresto regolabili, da ripristinare dopo un cambio di terminale

6. Blocco di base unico che si monta sul portautensili della pressa e si sostituisce come unità

Specifiche tecniche

ParametroSpecifica
ModelloJW-AP13
TipoMatrice pneumatica per terminali diritti
CostruzioneStampo OTP a U
Orientamento di crimpaturaCrimpatura orizzontale e verticale
AzionamentoPneumatico, cilindro sul corpo della matrice
ApplicazioneApplicatore per crimpatura di terminali su conduttore
Tipo di utensileUtensile per pressa, applicatore per macchina crimpatrice

Applicazioni

— Presse per terminali senza pistone motorizzato, dove la crimpatura è chiusa dal cilindro sulla matrice

— Postazioni con applicatore pneumatico che lavorano terminali OTP a U a barile aperto con alimentazione diritta

— Sostituzione di una matrice pneumatica a alimentazione diritta usurata sul portautensili esistente

— Postazioni che alternano crimpatura orizzontale e verticale sullo stesso terminale

— Lotti brevi su un solo terminale, dove lo stampo si regola una volta e resta sulla pressa

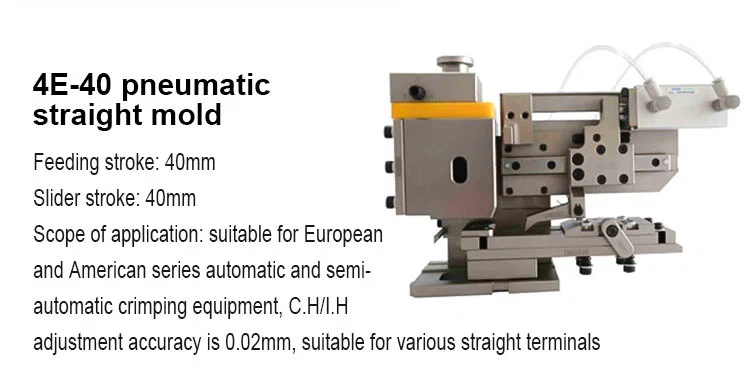

4E-40 pneumatic straight mold with 40mm feeding stroke for straight terminals
