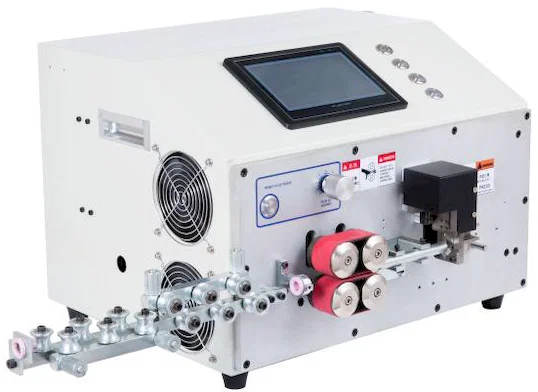

Il WPM-25ZWJ taglia, spela e piega il filo in un passaggio. Tratta cavo in PVC, silicone e fibra di vetro da 1 a 25 mm², taglia a qualsiasi lunghezza da 1 mm a 9999 mm, spela 1-50 mm sul capo anteriore e 1-30 mm sul posteriore, e forma pieghe a U, a Z e orarie a 30, 45, 60 o 90 gradi.
Su una linea manuale lo stesso conduttore passa attraverso una macchina di taglio e spellatura, poi in una dima di piegatura separata, e le quote del ramo dipendono da come il filo è posizionato nella dima. Qui il filo è raddrizzato da un raddrizzatore a rulli, alimentato da quattro rulli, tagliato e spelato da una lama in acciaio al tungsteno e piegato dalla testa sulla stessa macchina che ha impostato la lunghezza, così il ramo piegato segue la quota di programma. La tolleranza di taglio è 0,2 più 0,002 volte la lunghezza, e la produzione a una lunghezza di 100 mm è 2000-3000 pezzi all'ora.
Le altre macchine di questo gruppo eseguono ciascuna una sola operazione: solo spellatura, solo raddrizzatura o solo alimentazione. Questo modello aggiunge la piegatura al taglio e alla spellatura e arriva a 25 mm², ed è per questo che monta un azionamento da 650 W e un telaio da 33 kg anziché una carpenteria da banco.
Caratteristiche principali
1. Campo filo 1-25 mm², che copre dal filo di comando all'anima di potenza da 25 mm² in isolante PVC, silicone e fibra di vetro.
2. Lunghezza di taglio 1-9999 mm con tolleranza di 0,2 più 0,002 volte la lunghezza in mm.
3. Quattro forme di piega in un programma: U, Z, oraria e angoli di 30, 45, 60 o 90 gradi.
4. Spellatura anteriore 1-50 mm e posteriore 1-30 mm, così i due capi si spelano a lunghezze diverse nello stesso ciclo.
5. Produzione di 2000-3000 pezzi all'ora con lunghezza di taglio di 100 mm.
6. Lama in acciaio al tungsteno duro, alimentazione a quattro rulli e raddrizzatore multirullo sul braccio d'ingresso; 650 W a 220 V o 110 V, 400 x 515 x 345 mm, 33 kg.
Specifiche tecniche
| Parametro | Specifica |
|---|
| Modello | WPM-25ZWJ |
|---|
| Tipo di macchina | Macchina automatica per taglio, spellatura e piegatura del filo |
|---|
| Funzioni | Taglio, spellatura, piegatura |
|---|
| Sezione dell'anima | 1-25 mm² |
|---|
| Lunghezza di taglio | 1-9999 mm |
|---|
| Lunghezza di spellatura | Anteriore 1-50 mm; posteriore 1-30 mm |
|---|
| Forma di piega | U, Z, oraria; angolo 30, 45, 60, 90 gradi |
|---|
| Tolleranza di taglio | (0,2 ± 0,002 x L) mm |
|---|
| Produzione | 2000-3000 pcs/h a L = 100 mm |
|---|
| Materiale della lama | Acciaio al tungsteno duro |
|---|
| Tensione / potenza | 220 V / 110 V, 650 W |
|---|
| Dimensioni | 400 x 515 x 345 mm |
|---|
| Peso | 33 kg |
|---|
Applicazioni
— Cablaggio di quadri e pannelli di comando: produzione di ponticelli piegati tra morsettiere a quote fisse del ramo.
— Cablaggi per veicoli elettrici e auto: taglio, spellatura e formatura di conduttori di potenza da 25 mm² in un ciclo.
— Cablaggi interni per elettrodomestici: pieghe a U e a Z per passaggi su portine e cerniere.
— Conduttori per illuminazione e alimentatori: dove serve una piega a 90 gradi all'ingresso sulla scheda.
— Cavo siliconico e in fibra di vetro per elettrodomestici ad alta temperatura: tagliato e spelato senza che l'isolante si sfilacci.
